Utánfutó az autó a kezüket, rajzok

GOST követelmények a paramétereket a trailer autók

Trailer kell a tömege nem haladja a tömeg a vontatójármű. Sőt, a súlya nem haladhatja meg a 1,8 tonnát.
Pótkocsik fékezés nélkül berendezés tömege nem több, mint a fele a súlya a vontató autó.
A statikus terhelés közepén a gömbcsukló összekötők terhelés a test legyen 25 kgf 100 kgf.
A pótkocsi hosszabb lehet, mint a vontató jármű nem több mint 1,5-szeresét. A hossza nem haladhatja meg a 8 méter.
A pótkocsi lehet szélesebb, mint a vontató jármű nem több, mint 20 cm mindkét oldalon. Sőt, a szélessége nem haladhatja meg a 230 cm-t.
A jármű magassága az áruszállításra nem lehet több, mint 1,8 szélessége a nyomtáv, és nem haladhatja meg a 3 métert.
A hasmagasság nem lehet kevesebb, mint a távolság a vontató autó.
Súlypontja a megrakott pótkocsi úgy kell elhelyezni, nem több, mint a szélessége a pálya szorozva 0,725.
Pótkocsik személygépkocsikhoz csak egyirányú. Használhatja a két tengely. Tandemtengely - párhuzamos a két tengely, a közöttük lévő távolság nem haladja meg a 1 m.
Pótkocsiból álló lapos fenekű, szerelt vízszintes felületen, kell lennie a kerék az egyik oldalon a terhelés nem több, mint 0,55% a tömegéből.
A szögek, amelyek a pole képesnek kell lennie arra, hogy eltérjenek a hosszanti tengelye a traktor, szabályozza OST 37.001.096-77.
A vonóhorog (TAS) a biztosítási kell tulajdonítani két lánc fix hosszúságú vagy hevederes. Céljuk, hogy, ha a törés vagy elválasztási TSU csukló tengely nem távolítható el a vontatórúd autó.
Az utánfutó kell szerelni két ékeket (cipő), ami szintén kell tenni a saját kezében van.
A pótkocsi legyen egy hely a jack.
Lever rögzítőfék vezérlés (ha van ilyen) eltávolítható legyen, és a jobb első része a keret vagy a vonórúd.
A pótkocsi szárnya van, és a sárvédők, amely a kerekek, ha a testrészek nem feladataik ellátásához.
A színe és megjelenése szabályozza GOST 7593-80.

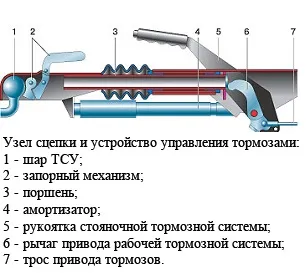

Hitch meg kell felelnie a követelményeknek OST 37.001.096-77 és nem lehet elvégezni a saját kezét.
Követelmények a vezetékeket eszközök és fényjelző szabályozza GOST 8769-75, GOST 10984-74 és GOST 20961-75.
Kapcsolódni a jármű elektromos rendszerének képesnek kell lennie összekötő kábel dugóval (szabályozott GOST 9209-76).
A trailer kerekek a traktor kerekei nem azonos kell szerelni egy pótkerék és fel van szerelve a rögzítő szerkezet.
A stabilitás levétele a trailer, akkor kell a támasztó lábak, nem zavarja az ő nyomában.
A pótkocsi legyen zárójelben, vagy pad biztosítja a rendszámot.

Ellenőrző lista előállítására trailer

Ha úgy dönt, hogy a pótkocsi személygépkocsi a kezüket, akkor kell a következő részeket és anyagokat.

Hitch - 1 db.
A tengely a hátsó kerékagy egy elsőkerék-meghajtású járművet - 2 db.
A hátsó agyat ugyanazt az autót, mint a tengely, - 2 db.
Springs bármelyik gépről - 2 db.
A hátsó rugó kengyel -2 db.
Létráját párna - 2 db.
Lengéscsillapítók - 2 db.
Acél cső szakasz 30 és 60 mm között (2 intervallum 190 cm - gerendák; 2-122 cm - vonórúd sugarak).
Az acél 25 cső 25 mm (4 intervallum 190 cm - az alsó és a felső szegéllyel oldalfalai; 8 szegmens 40 cm - vétel oldalfalai; 4 intervallum 119 cm - az alsó és felső elülső és hátsó oldalán; 7 szegmenseinek 114 cm - kereszt).
2 szegmens U-alakú csatorna rudak №5 a gyártást a tengelyre.
Zsanérok - 4 db.
bead záróberendezés - 4 db.
Hátsó lámpa - 2 db.
Sodrott szigetelt vezetékek.
Rétegelt lemez 10 mm vastag - 1 lemez (mérete 1,9-1,14 m).
Acéllemez 0,8 mm vastag.
A lánc vagy kötél Ø 3 mm - hossza 2 és 20 cm-es.

Mivel az eszköz csak a hegesztő, elektromos fúró és bolgár.

Így a híd

Fold a párkány hossza úgy, hogy egy téglalap alakú cső, és húzza a bilincsek. Forraljuk ízületek. Hegeszteni a végén a tengelyt. A kapott gerenda híd csatolja a rugók segítségével létrák.

frame hegesztés

Lay gerendák, gerendák és kereszt egy sima felületre.
Forraljuk őket, tapadó méretben.
Forgassa el a tervezés és hegeszteni a konzol elülső végei rugók oldalelemek. Meg kell tenni annak érdekében, hogy a híd közepén gerendák telepített hátsó élén a tagok körülbelül 950 mm.
Főzzük a pole, és csatolja a vonószerkezet.
Csavar elülső végei a rugók a konzolok, és vissza az fülbevalót oldalelemek.
Cserélje ki a tengelycsonk és a kerekek őket.
Tedd a pótkocsi kerekei.
Biztonságos vonókészülék labda a kóc autót.
Roll a pótkocsi vonórúd.
Fold a vonórúd gerendák átfedésben gerendák. Fix összehangolás bilincsek.
Távolítsuk el a vonószerkezet a horgot, visszaállíthatja a pótkocsi a kocsiból, és főzzük a kapcsolatot a vonórúd említhetjük.

befejező művelet

Obsheyte oldalán fémlemez. A padozat csatolásával rétegelt lemez, hogy a kereszttartók csavarokkal süllyesztett fej. Wings kivágva és rögzítse azokat az oldalait a zárójelben. És töltse fel a festéket szerkezetét. Csatolja a fények, és felhívni a vezetékeket. A lánc vagy kötél legyártja biztosítási igényküldő. Csak akkor folytassa a regisztrációt.

Szeretnél egy kettős tengely? Cook 2 tengelyrud, vásárolni 4 rövid tavaszi és állítsa be úgy, hogy a távolság a tengelyek között nem volt több, mint egy méter.

Hogyan lehet regisztrálni egy házi készítésű trailer

Házi trailer, amelynek segítségével biztonságosan, meg kell fektetni a rekord MREO GBDD. A regisztrációhoz rendelkeznie kell:

Ha úgy gondolja, az összes ilyen dokumentumok, akkor elismerte, hogy a műszaki ellenőrzés. A pozitív az ellenőrzés eredménye lesz az alapja a nyilatkozatot, tette a kezét, a jármű forgalmi.
