lecke 07

Rajz alkatrészek anélkül, hogy elfogadhatatlan letétbe a mérete is. Méretek teljes mértékben meghatározza a termék értékét. Ott kell lennie a megfelelő számú, de az extra méretű is, nem kell alkalmazni.

Méretek az ábrán lehet lineáris, szögletes, sugárirányú. És azt is javasoljuk, hogy olvassa el a cikk „Háromféle méretek AutoCAD» Lineáris méretei határozzák meg a hosszúság, szélesség, magasság a termék és milliméterben nélkül egység. A szögletes méreteit, fokban, percben, másodpercben, a típusjellel. Radiális méretek jelzik a hossza a sugarát vagy átmérőjét ívek és körök. A méret a következőkből áll:

Extension rajzolt merőleges a szegmenst, amely mérjük. Extension Lines szögméretek végezzük sugárirányban, és mikor alkalmazzák a az ív mérete - merőleges a akkordikus vagy sugárirányban.
Méretvonalak párhuzamos a szegmens, amelynek mérete határozza meg, legalább 10 mm-re a munkadarab kontúrját. A végén a méretvonalakat korlátozott nyilak vagy pontokat szereznek. Segédvonalak méretén túl 1-5 mm. Alkalmazása során több párhuzamos dimenziós vonalak közelebb az áramkör felvisszük egy kisebb felbontású. Méretvonalak szögméretek ívek tetején középre vagy körív szöge.
Mérete számok azt jelzik, hogy a termék értékét.

Attól függően, hogy a termék méretét és tájolását segédvonalak lehet vízszintes, függőleges, párhuzamos, forgatható, ordináta. Akkor letette a méret a teljes bázissal dimenziós láncot.

Hogyan változtassuk meg a méretet AutoCAD

Méretezése lehet tenni két módon. Az első az, hogy bevezetése után a kurzort parancsokat megadott objektum, amelynek mérete mérjük és helyzete által meghatározott a méretvonal. A második módszer, az egér kurzor jelzi a kiindulási pont a segédvonalak és a helyzet méretvonallal. Az utóbbi esetben célszerű tartalmaznia tárgyraszter módot.

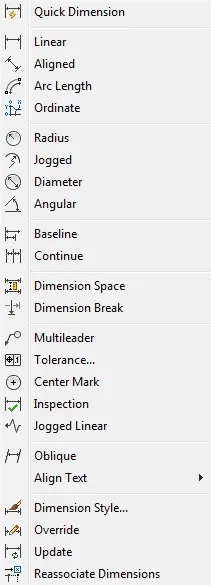

Options méretezése és szerkesztése találtak Dimension menüpontot. valamint a Dimension panelen.

AutoCAD teremt asszociatív méreteket. Asszociativitás az, hogy amikor a tárgy szerkesztési parancsok méretű elemek automatikusan frissülnek.

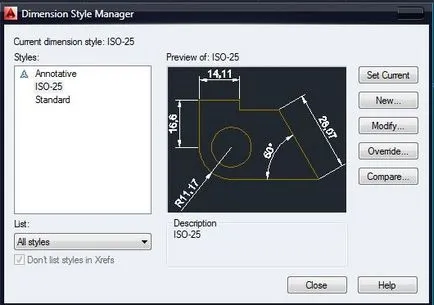

Tekintse meg a méret a szám függ a választott stílusban. Az alapértelmezett stílus ISO-25, amelynek célja a mechanikus rajz. AutoCAD lehetővé teszi, hogy módosítsa a meglévő stílusok, vagy létrehozhat saját stílusokat. A kiválasztott méret stílus függ kijelző segédvonalak, dimenzió és a szöveg helyzete, a hossza és típusa nyilak, a bázis távolság méretvonalat és t. Et al. Kezeli a méretezési eljárás méretváltozók akiknek az értékek megváltoztathatók a megfelelő parancsok vagy DimensionStyleManager párbeszédablak . Változtatások a meglévő stílus jön Modyfy Méretstílus párbeszédablak. A megfelelő lapokon az ablak, meg lehet változtatni a méretváltozók. Az úgynevezett ablakban nyomja meg a Módosítás gombot az ablakban DimensionStyleManager.

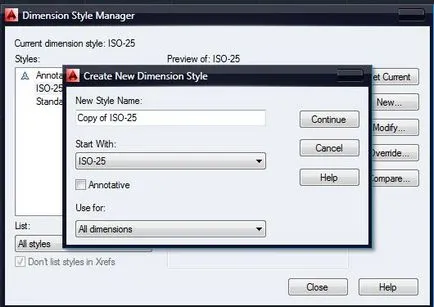

Ahhoz, hogy hozzon létre egy új stílust, nyomja meg az Új gombot az ablak DimensionStyleManager NewStyleName mezőbe írja be a stílus nevét, majd kattintson a Tovább gombra. Ezt követően, a ablakcímkék Modyfy Méretstílus méretének beállítása jellemzőit.

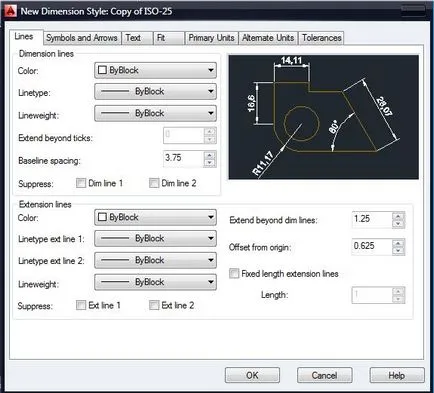

On the Line fülre, SymbolsandArrows meghatározott színe, vastagsága és egyéb jellemzői a dimenzió és segédvonalak. Kiválasztása típusa és mérete a nyilak. Ezen a lapon van kiválasztva jelenítheti meg, illetve nem jeleníti markerek a kör közepén, valamint a felbontás.

A szöveg lapon a kiválasztott paraméterek a méret szöveg. szín, stílus, elrendezés.

A Fit fül sikerült kölcsönös kibocsátás mennyiségét, segédvonalak és a szöveg, valamint a méretet.

A fülek elsődleges egységek és Alfernate Mértékegységek egységek meghatározott formátumban előírt pontossággal.

A Tolerancia lapon határozza meg a méret és a pontosság tűréshatárokat.

Alkalmazása lineáris méretei

Lineáris méretek lehet vízszintes, függőleges, ordináta, stabil áramkör vagy lehet alkalmazni, amely közös törzs. DIMLINEAR csapat (DLI) (lineáris) beviteli módok Csapat:

Dial billentyűzet parancs DIMLINEAR.
Felhívás a menü: Dimension? Lineáris.
Dimenzió gombjára.

Írja parancsot egy ilyen módon. A rendszer kéri: Adja meg az első segédvonal kezdetét vagy
