Megerősítése alapítvány megerősítése számítás, anyagmozgató és kötelező
A megfelelő megerősítés egy családi ház alapozás szükséges elvégezni a számítást a megerősítés, az illetékes összecsukható és kötelező érvényű. Érvénytelen számítási károkat okoz az alapítvány vagy a felesleges költségeket. Megbeszéljük megerősítése az alapjait a különböző struktúrák és az elv számítási betonacél kíséretében diagramok és pivot táblák.
Megerősítése Alapítvány kidolgozását kívánja meg a szövetváz-erősítő szerkezetet, kiválasztás és számítási szakasz, hosszát és tömegét hengerelt szakaszok. Hiánya megerősítés csökkenéséhez vezet az erő és nyilvánvaló megsértése a integritását az épület, és annak bősége - indokolatlan költségek ebben a fázisban.
Mit kell tudni a lámpatest

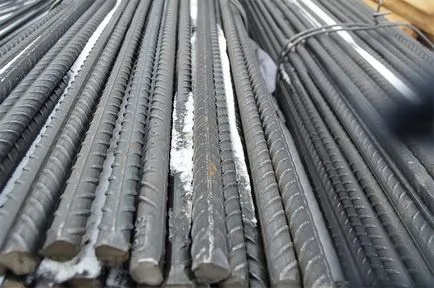

Megerősítése beton alap felhasználásával kétféle épület rúd:
- Osztályú-I - sima;
- Osztályú-III - bordázott.
Sima szerelvények használt terheletlen területeken. Csak ez képezi a keretet. A bordás betonacél, köszönhetően a fejlett felület, jobb tapadás beton. Az ilyen rudak használják terheléskiegyenlítés. Ezért az átmérője ilyen szelep általában nagyobb, mint a sima, ugyanazon alapot.
A rúd átmérője függ a talaj típusától és a tömeg szerkezete.
Táblázat № 1. Minimális átmérők szabályozási szelepet
A hely és a működési feltételek
Flow szelep különböző alapítványok
Különböző minták a bázisok különböző méretűek, amelyen a terhelés eloszlik a szerkezetet. Minden típusú összegének kiszámításához vasalás végezzük a követelményeknek. A helyes összehasonlítás a számítás minden tölteni alapjait a következő méretekben otthon:
- szélesség - 6 m;
- hossza - 8 m;
- a hossza a tartófalak - 14 m.
Kiszámítása megerősítés lemezalappal

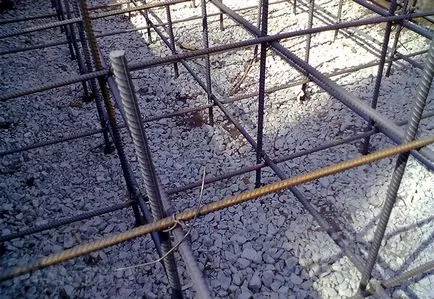

Ez az anyagjellegű alapjait. A beton, a két réteg erősítő rácsok elhelyezve felett és alatt a felső határa az alsó lemez 50 mm-es. Step elhelyezése függ az észlelt stressz. A házak kőből / tégla hasított sejtes jellemzően 200x200 mm. A metszéspontja a felső erősítő keret és az alsó szintek kapcsolódó függőlegesen elrendezett rudak.
Végzünk erősítő számítása a referencia házat (lásd. Fent).
1. Vízszintes erősítő, Ø 14 mm, hullámos.
- 8000 mm / 200 mm = 41 + 1 db. 6 m hosszú.
- 6000 mm / 200 mm = 31 + 1 db. 8 m hosszú.
- Összesen: (6 x 41 db 31 db + m x 8 m ..) X 2 = 988 m - mindkét szinten.
- Súly 1 futás. m Ø 14 mm-es rúd - 1,21 kg.
- Teljes súly - 1195,5 kg.
2. Függőleges vasalás, Ø 8 mm, sima. A födém vastagsága 200 mm rúd hossza 100 mm.
- Metszéspontok száma vízszintes merevítő 31 x 41 = 1271 db.
- Teljes hossz: 0,1 m x 1271 db. = 127,1 m.
- Tömeg: 127,1 m x 0,395 kg / m = 50,2 kg.
3. Mint kötözőhuzal általánosan használt hőkezelt Ø 1,2-1,4 mm. Mivel a helyét a vegyületet általában ligáljuk kétszer - először tojásrakás során vízszintes rudak, majd - a függőleges, a teljes drót mennyisége megduplázódott. Az egyik vegyület szüksége mintegy 0,3 m finom huzal.
- 1271 db. x 2 x 0,3 m = 762,6 m.
- A fajsúlya a huzal Ø 1,4 mm - 12,078 g / m.
- Mass huzal (762,6 m x 12,078 g / m) / 1000 = 9,21 kg.
Mivel a vékony drót eltörhet / eltévedni, meg kell vásárolni a tőzsdén.
Összesen Plate anyag erősítésére a szövetvázat a 3. táblázatban látható №.
Kiszámítása a szalag alapítvány megerősítése

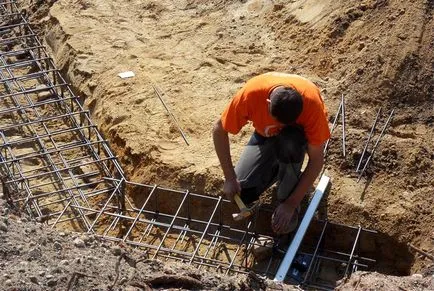

Strip alapítvány - a vasbeton gerenda alatt található összes teherhordó falak. Ez tartalmazza egyenesekben, sarkok és „pólót”. A számítás az egyenes szakaszok egy kis mozgásteret, hogy megerősítse a sarkokat. Elfogadás öv szélessége - 400 mm mélység - 700 mm.
Erősítő szalag alapjait is két szinten. A hosszanti rúd szakaszok használt Class A-III, és a függőleges és keresztirányú (kengyel) - rúd osztályú A-I. A keresztmetszet a betonvas vesszük a szalag alapjait valamivel alacsonyabb, mint a födém, azonos körülmények között az építési.
Mi végre a számítást a kiválasztott szelep a referencia példa épület (lásd. Fent).
1. A vízszintes hosszirányú vasalás, Ø 12 mm-es barázdált. Egy csík szélessége 400 mm elegendő feküdt két rudat mindegyikében két szinten. Szélesebb szalagok kell fektetni a 3 rúd.
- A hossza szalag (8m + 6 m) x 2 + 14 m = 42 m.
- Összesen erősítő hossza: 4 x 42 m = 168 m.
- Mass armatúra 168 m x 0888 kg = 149,2 kg.
- Tekintettel a növekvő szögek rudak súlya 160 kg.
2. Függőleges vasalás Ø 8 mm, sima. A mély szalag 700 mm rúd hossza 600 mm. A távolságot a függőleges rudak a hossza 500 mm-es szalag veszi.
- Száma rudak: 42 m / 0,5 + 1 = 85 db.
- A teljes hossza a rúd: 85 db. x 0,6 m = 51 m.
- Mass rudak: 51 m x 0,395 kg / m = 20,1 kg.
3. A vízszintes keresztirányú (bilincs) szerelvények Ø 6 mm sima. Egy csík szélessége 400 mm rúd hossza 300 mm. A távolság a keresztirányú rudak hossza mentén szíjfeszítő 500 mm.
- Száma rudak: 42 m / 0,5 + 1 = 85 db.
- A teljes hossza a rúd: 85 db. x 0,3 m = 25,5 m.
- Mass rudak: 25,5 m x 0,222 kg / m = 5,7 kg.
4. Kötődési huzal. A számítás minden csatlakozásnál összekötő huzal Ø 1,4 mm
- Száma komponensek: 85 x 4 = 340 darab.
- Teljes hossz: 340 db. x 0,3 m = 102 m.
- Teljes súly: (12,078 x 102 m g / m) / 1000 = 1,23 kg.
- Amikor a kötés csomópontok számára tömege kétszeresének a huzal lesz 2,5 kg.
A teljes anyagmennyiséget a merevítő öv szövetváz № 4. táblázatban megadott.
Fogyasztás fém elemek pontalap
Egy ilyen alapot a támogatást, az alsó része, amely nem éri el a fagyasztó zóna, és ezek alapján egy csík alapot. A mély fagyasztás - 1,5 m, a magassága a pillérek 1300 mm (lásd ..), azaz az alapítvány a talajszint alatt 1700 mm ...
Lengyelek vannak telepítve a sarkokban az épület mentén a szalag minden 2-2,5 m.
A számítás mennyisége rudak konfiguráció otthon, vett példaként (lásd. Fent). Ehhez meg kell kiszámítani az összeg megerősítés oszlopok és összefoglalni a számítás eredményét a sávalap.
A pólusok töltik csak a függőleges rúd, vízszintes szolgálnak, így a keretet. Pillér 200 mm átmérőjű négy függőleges erősítő szerelvények. Oszlopok száma: 42 m / 2 m = 21 darab.
1. Függőleges vasalás Ø 12 mm csapolt.
- A teljes hossza az erősítő: 21 db. x 4 db. x 1,3 m = 109,28 m.
- Mass megerősítése: 109,29 m x 0888 kg = 97,0 kg.
2. A vízszintes vasalás Ø 6 mm sima. A ligáláshoz klipek kell elhelyezni vízszintesen nem több, mint 0,5 m. A mélysége 1,3 m három szint elegendő kötszerek. A függőleges szakaszok vannak egymástól a parttól 100 mm. A hossza az egyes vízszintes szegmens - 130 mm-es.
- A teljes hossza a vízszintes rúd: 21 db. x 3 db. x 4 db. m = 0,13 x 32,76 m.
- Mass rudak: 32,76 m x 0,222 kg / m = 7,3 kg.
3. Binding vezetéket. Minden oszlopban három szintje vízszintes sávok, amelyek kötődnek a négy függőleges.
- kötő vezeték hossza per egyik pólus 3 db. x 4 db. x 0,3 m = 3,6 m.
- A huzal hosszúsága összes oszlop 3,6 m x 21 db. = 75,6 m.
- Teljes súly: (12,078 x 75,6 m g / m) / 1000 = 0,9 kg.
A teljes összeg az anyag megerősítése az oszlop alapja a szíjjal szövetváz № az 5. táblázatban megadott.
A módszerek és technikák erősítés vegyületet
A kapcsolat a keresztező rudak használt hegesztés és huzal kötés. Az alapok számára hegesztés nem a legjobb módja, hogy szerelhető, mivel gyengíti a szerkezet megsértése miatt a szerkezeti integritást, és a korrózió veszélye. Ezért, mint általában, megerősített váz „kötött”.

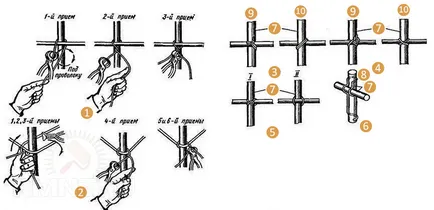

Ez megtehető kézzel egy fogóval vagy kampóval és egy speciális fegyvert. Az atkák kötött unannealed huzal nagy átmérőjű.
A finom lágyított drót horgok könnyebb használni: egy egyszerű, vagy egy csavar.
Mert a nagy mennyiségű munka használ kötés fegyvert. kötés sebességét, miközben jóval magasabb, mint a hagyományos módszerek, de van függés az áramellátás. Ezen túlmenően, ez az alapok számára pisztoly nem alkalmazható mindenhol - néhány területen nehéz neki.
