Laboratóriumi tápegység saját kezűleg 1, 3-30v 0-5A
Gyűjtés laboratóriumi tápegység a saját kezét, sokan szembesülnek azzal a problémával, kiválasztási rendszer. Kapcsolóüzemű tápegységek beállítás közben rögtönzött adókat vagy vevőket is nemkívánatos interferenciát a levegőben, és a lineáris tápegységek gyakran képtelenek fejleszteni több energiát. A szinte univerzális blokk lehet egy egyszerű lineáris tápegység 1.3 - 30V és áram 0 - 5A. amelyek a program az aktuális mód és feszültség stabilizáció. Ha szükséges, akkor lehet, mint az akkumulátor és a teljesítmény érzékelő áramkör.
A hálózat sétál érdekes program, hogy már tárgyalt számos fórumon, neki észrevétel nagyon jól összekeverjük. Az alábbiakban az eredeti forrása a sémában, és röviden írja le, hogyan készítették. Alapján azt fogjuk tenni laboratóriumi tápegység saját kezűleg.
Ez majdnem egy klasszikus. A tápegység végrehajtani az LM317 feszültségszabályozó. amely állítani tudja a feszültség-tartományban 1,3 - 37b. Karöltve teljesítmény tranzisztort KT818. áramkör tud tágulni önmagukban már jelentős áramot. Limiter és áram-szabályozóval, úgynevezett védelmi laboratóriumi tápegység, rendezett LM301.

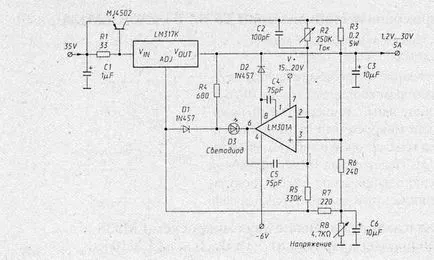

Ha viszont a források, akkor lehet látni, hogy az alapítvány a leírt rendszer különböző könyvekben, mint például a Schreiber „300 tápáramkörök”., 39. o.

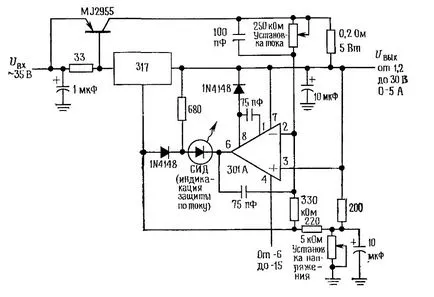

Szintén szerepel a könyvben P. Horowitz, "The Art of Electronics" 1. kötet. 358.
Mint látható, a bázis nem különösebben változott, a rendszer szerzett egy pár szűrési kondenzátorok, egy dióda híd és egy nagyon furcsa módon, hogy aktiválja a mérőfej. Ez is egy tranzisztor KT818 vonatkozik. ami lényegesen rosszabb, mint a MJ4502 vagy MJ2955 teljesítmény.
Laboratóriumi tápegység saját kezűleg 1,3-30V 0-5A
Egy kis gondolkodás tette saját értelmezését a tápegység. Növekszik a kondenzátor a bemeneti kondenzátor elemek a mérőfej eltávolítottuk, és hozzáadtuk egy pár védő diódák. Alkalmazások ebben a rendszerben KT818 teljesen indokolatlannak tartja, sütkérezett szégyentelenül és visszavonhatatlanul felakasztották, amíg le nem cserélik egy pár olcsó tranzisztorok TIP36C. amelyek párhuzamosan vannak kapcsolva.
Beállítása a tápegységet kell végrehajtani több szakaszban történik:
Az első felvétel nélkül történik LM301 és tranzisztorok. P3 ellenőrzést szabályozó szabályozott feszültség. Mert feszültségszabályozást megfelelnek az LM317. P3. R4 és R6. C9.
Ha a feszültség kiigazítás végezzék el, majd csatlakoztassa az áramköri tranzisztorok. Egy pár tranzisztorok, hogy vesz egy jobb az egyik fél, a lehető legközelebb hFE. A normál működés a párhuzamosan kapcsolt tranzisztorok, a emitterkapcsolásban kell lennie kiegyensúlyozó ellenállások R7 és R8. Megnevezés R7 és R8 kell kiválasztani, az ellenállás legyen a lehető legalacsonyabb, de elegendő, bármi áram folyik keresztül a T1 egyenlő volt a átfolyó áram a T2. Ebben a szakaszban, a kimenet egy tápegység is csatlakozik a terhelést, de minden esetben nem szükséges, hogy gondoskodjon rövidzárlat - tranzisztorok azonnal nem, magával vitte és LM317.
A következő lépés az lesz a telepítés LM301. Fontos, hogy megbizonyosodjon arról, hogy a 4. szakasz a műveleti erősítő van jelen -6 V. Ha 6 V. érdemes alaposan megvizsgálni, hogyan van kapcsolva a diódahíd BR2 és hogy a C2 kondenzátor csatlakozik-e. Teljesítmény LM301 (7. láb) lehet venni a PSU kimenet.
Minden további beállítás csökkenteni P1 beállításával a maximális üzemi áram a tápegység. Mint látható, létrehozott egy laboratóriumi tápegység saját kezűleg nem nehéz, a lényeg, nem hibázni a telepítés során.
Az általunk használt fő összetevőből áll:
Laboratóriumi tápegység 5a 30B, az eredmény

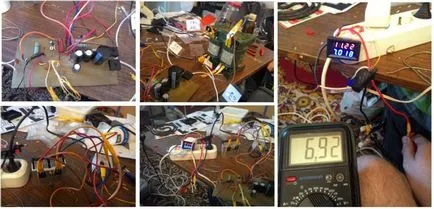

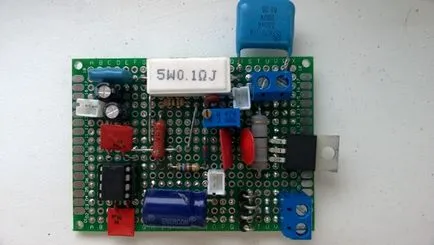

A vezérlő gyűlt össze maketke.

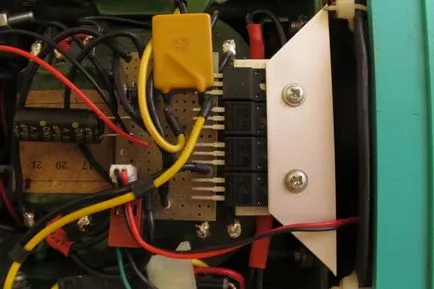

A testület fő dióda hidat.

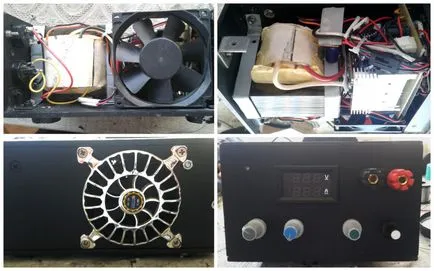

Tranzisztorok vannak szerelve a hűtőbordát Cooler Master CMDK8, a dobozos hűtő elvezetésére teljesítmény akár 95 watt.
Belül a blokk 80mm további ventilátor, hűtés a transzformátor és egy dióda híd, valamint fúj a meleg levegő radiátor tranzisztorok a hátsó oldalon.
Ez az egész gyűrve egy jó rádióamatőr test megmaradt a Szovjetunió. Ez az, amit jött laboratóriumunk tápegység saját kezűleg.
Csatlakozó digitális voltammetriát mentett meg minket a mérő kapcsoló eszközök.
Demonstráció a munka:
A dolgozó a maximális áram 5 A tranzisztorok meleg marad miatt jó hűtőrendszer, a hőmérséklet a dióda híd és a föld normális, hiszen használ erős Schottky diódák és a ventilátor hűti a hídon, és egy transzformátor. Teljes terhelésen is jelentkezik kis hő transzformátor. Egység súlya elérte a mintegy 4 kg.
Már készül a blokk, jött az ötlet, hogy hogyan lehet egy kicsit változtatni a rendszert, és kap a laboratóriumi tápegység nulla volt. De ez lesz egy másik történet ...

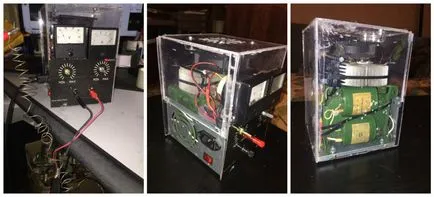

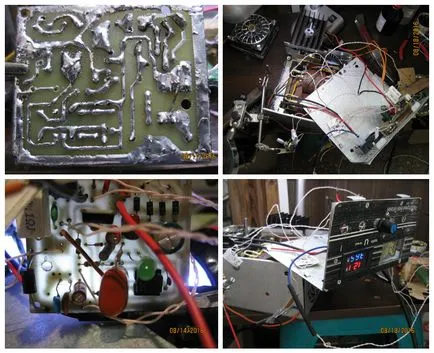

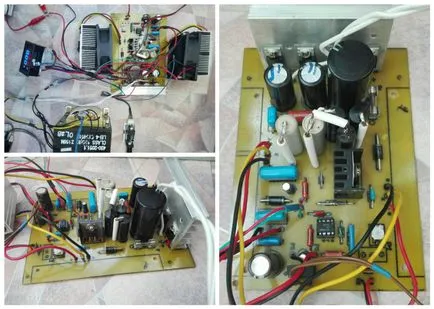

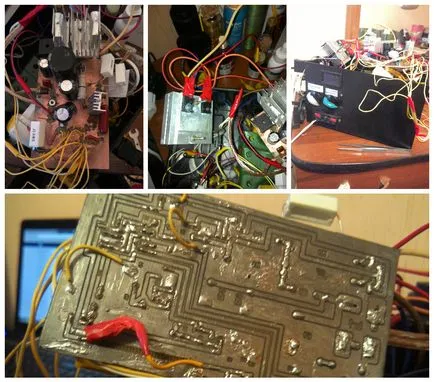

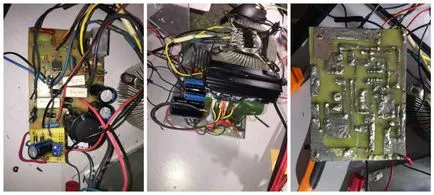

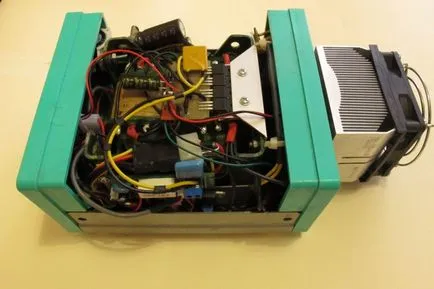

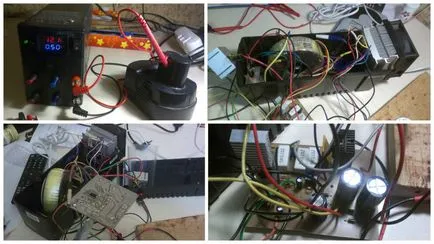

A munka a mi olvasók

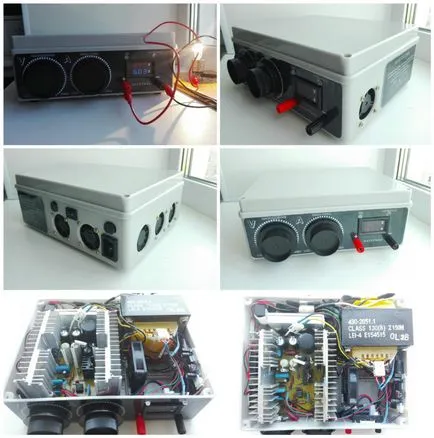

- Laboratóriumi tápegység saját kezűleg küldött Alex. Ez az első elektronikus hamisítás, míg nem adják ki a helyzet. Transzformátor: CCI-312. Tranzisztorok: gőz TIP36C. Output: áram akár 7A.
Ház megközelítette a csatlakozódoboz, mérete laboratóriumi BP 24h19h9,5 cm, súlya 4,5 kg. Költség minden vett mintegy 900 rubelt.
Laboratóriumi tápegység kimenő feszültsége 1,3 ... 25 V, a maximális feszültség 19,5 becsületes terhelés alatt 5 amperes, szinte a feszültség, amely termeli a transzformátort a dióda híd és a kondenzátorok.
