Hogyan készítsünk egy egyszerű erősítő
Szóval, mi kell gyűjteni teljesítmény:
- csatlakozó a koronát;
- Crohn-9 voltos;
- hangszóró 0,5-1 watt és 8 ohm;
- mini jack 3,5 mm;
- Ellenállás 10 ohm;
- kapcsoló;
- LM386 chip;
- kondenzátor 10 voltot.

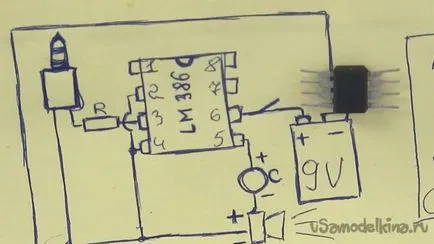

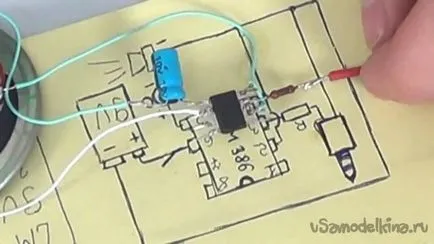

Ahhoz, hogy épít folyamat nem tűnik nagyon bonyolult, bemutatjuk a figyelmet a következő erősítő áramkört.

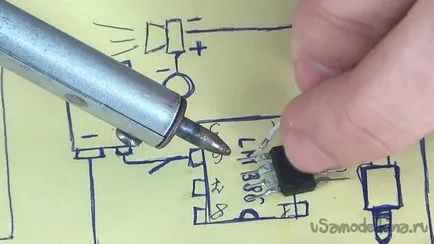

Nézzük a chip jobban, akkor láthatjuk, hogy ez négy lap mindkét oldalára. Ez összesen 8 láb. Annak érdekében, hogy ne keverje vagy flip chip fejjel lefelé, és ezáltal szabad összetéveszteni a forrasztás, a chip van kialakítva egy kis címkét hasonlít egy félkört. Ez a címke kell helyezni a tetejére.

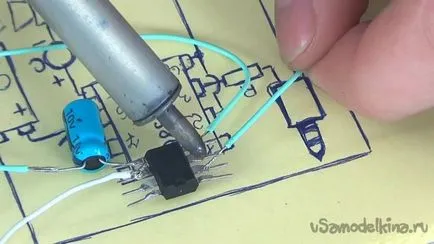

Kezdjük az első forrasztás vezeték, ami megy a kapcsoló és a pozitív pólusát a koronát. Ez a kiküldetés szükséges forrasztani a chip a hatodik láb, amely a második alulról, a jobb oldalon.
Miután egy sikeres első forrasztási vezetékek kell menni egy másik érintkező kapcsoló, amely jelenleg ingyenes. Itt meg kell forrasztani a pozitív vezetéket a csatlakozó a korona. Miután ez az egyszerű forrasztás, azt lehet mondani, hogy az első gyártási lépésben végrehajtott erősítő sikeres módon.

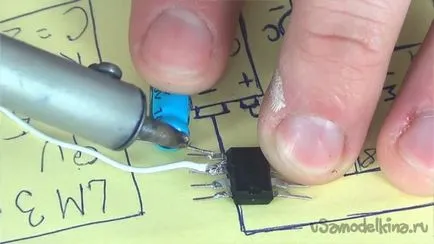

Nézzük tovább a következő szakasz, amely jelzi a rendszer 5-ös és közvetlenül a hatodik láb, azaz amelyre a vezetékek össze vannak forrasztva az előző szakaszban. Ez a láb kell forrasztani a pozitív pólusok a kondenzátor.

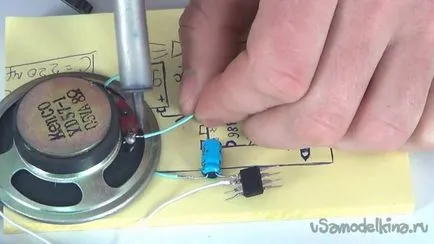

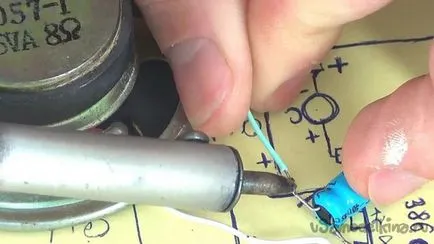

Akkor forrasztani kondenzátor hozzászólásokat mínusz plusz dinamika.

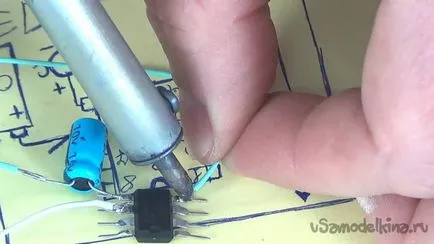

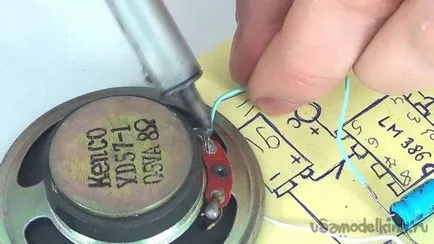

Negatív dinamikája kapcsolati kell forrasztani a negyedik és a második fül a chip. Ennek megfelelően, ez az alsó és a második felülről füleket a bal oldalon. Ehhez, hogy a vezetékek és forrasztani a negatív dinamika.
Ezután csatlakoztassa a vezetéket a negyedik lábát a chip.
Ha csatlakozni ugyanaz a második láb huzal, szükséges, hogy a jumper. Vegyünk egy rövid hozzászólásokat. Forrasztani az egyik végén a negyedik láb, amely már egy vezeték, a másik végét - a második szakasz.

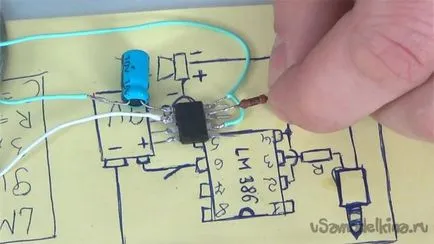

A harmadik lapra a bal oldalon, vagyis az, ami a két előző, meg kell forrasztani az ellenállást.

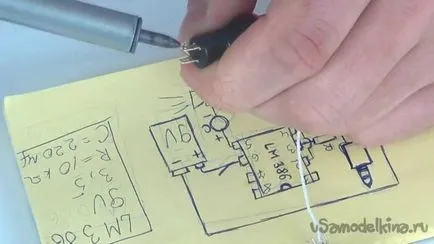

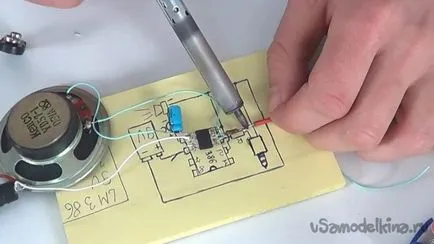

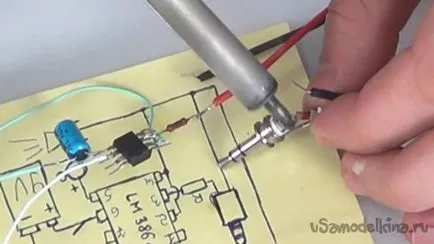

A második szakasz az ellenállás forrasztani hozzászólásokat, ami megy a pozitív érintkező a mini jack.

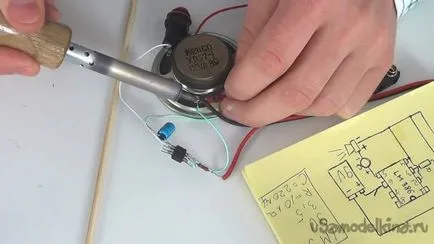

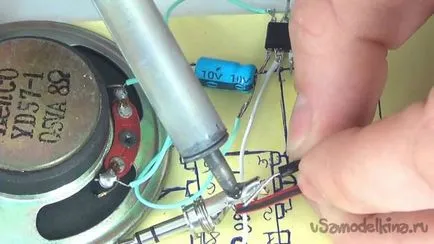

Mínusz vagy tömege jack kell forrasztani a negatív terminál be a hangszórót.
Összefoglalva marad forrasztani mínusz csatlakozóját a koronát a negatív kapcsa a hangszórón.
