Fokozatos az elektromos berendezések
8.1.Osnovnye fogalmak és meghatározások
Elektromos berendezések fázis árama (szinkron kompenzátor, transzformátorok, villamos távvezetékek) kötelezően fokozatos első használat előtt a hálózat, valamint a javítás után, ahol .poryadok fázis ismétlés és beillesztést lehetett törni.
Általában a fokozatos áll ellenőrzésében véletlen minden fázis feszültségének a három fázis ideértve a TEA-fázisú elektromos rendszerek megfelelő feszültség.
Fokozatos tartalmaz három, lényegében különböző műveleteket. Ezek közül az első az, hogy ellenőrizze, és összehasonlítjuk nenii rendű fázissorrendben lenni benne villamos rendszerek és hálózatok. A második lépésben az ellenőrzés a véletlen, mint a fázis feszültségek, azaz a. E. Nem szögkorrekció őket. Végül egy harmadik lépés abból áll, ellenőrzése az azonos nevű (színezés) fázis, egy vegyület, amely állítólag elvégzésére. E művelet célja, hogy ellenőrizze, ha a kapcsolat között minden elemét a telepítés, azaz. E. Végül megfelelő szolgáltatását az áramvezető részek tartalmazó berendezés.

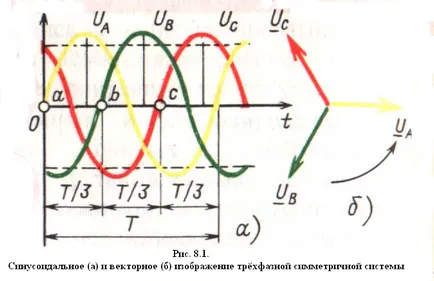

Fázisban. Az háromfázisú feszültség rendszer megérteni meghatározott három szimmetrikus feszültségeket, amelyeknek amplitúdója egyenlő értékkel és eltolt (az amplitúdó egy szinuszhullám feszültség képest, előző amplitúdójú szinuszos másik feszültség) ugyanabban az fázisszög (ábra. 8.1, a).
Így a szög jellemző kötése bizonyos periodicitás lépésben-lag változó paraméter (ebben az esetben a feszültség). Ez az úgynevezett a fázisszög vagy egy fázis. Együttesen a két (vagy több) szinuszosan váltakozó feszültség-ny egy frekvenciát, ha a nulla (vagy amplitúdó) értékeket egyidejűleg nem fordul elő, azt mondják, hogy vannak tolva fázisban. Offset mindig között meghatározott azonos fázisban van. Fázis-chayut jelöljük nagybetűkkel A, B és C ábrákon három-fázisú rendszerben, mint forgó vektorokat (8.1 ábra, b).
A gyakorlatban, egy fázis-fázisú rendszerben is megérteni külön telken háromfázisú áramkör, a CO-toromu halad azonos aktuális képest eltolható, a másik két fázisban. Ennek megfelelően, a fázis nevezett vayut generátor tekercselés a transzformátor, a motor, háromfázisú csatlakozó vezetékből, hogy hangsúlyozzák a tartozó egy bizonyos része a három-fázisú áramkör. Az elismerés burkolóanyag berendezések fázisok gumiabroncs támaszok és struktúrák .nanosyat színes jelöléseket formájában körök, csíkok, és így tovább. D. A felszerelési tárgyakat tartozó fázis festett sárga, B fázis a C fázis és a zöld-vörös . Ezzel összhangban fázist gyakran nevezik a sárga, zöld és piros: g, h, k.
Így attól függően, a kibocsátási fázis - ez vagy az a szög jellemző, amely egy szinuszosan változó értékek az egyes időpontokban, akár háromfázisú áramkör része, azaz egyfázisú áramkör, egy része a három-fázisú ...
Phase érdekében. Háromfázisú feszültség és áram a rendszer eltérhet egymástól a sorrendben a fázisok. Ha a fázis (például hálózati) követik egymást a sorrendben az A, B, C egy úgynevezett közvetlen fázisú érdekében (lásd. § 7.3). Ha a fázisok követik egymást a sorrendben az A, C, B a fordított fázisú sorrendben.
Fázis érdekében van jelölve a fázis indikátor indukciós típusú I-517 vagy hasonlók a fázis indikátor eszköz típusát FU-2. Fázis jelző csatlakozik a ellenőrzött feszültségű rendszer. eszköz bilincsek jelzett t. e. jelzi az A, B, C Ha a hálózati fázis egybeesik a megjelölő eszköz Phase Sequence lemez irányában elforgatjuk a nyíl által jelzett a készülék burkolat. Egy ilyen lemez forgását megfelel a közvetlen sorrendben a hálózati fázisok sorrendjét. A lemez forgását a fordított irányban jelzi a reverz fázisú sorrendben. Ismerkedés a közvetlen sorrendben a fázisok a visszatérés elő a változás helyének bármely két villamos fázisban.
Néha, ahelyett a „fázis érdekében” beszélni „fázissorrendben”. Annak elkerülése érdekében, a fel-Nica megállapodnak abban, hogy a „fázisforgás” csak abban az esetben, ha az csatlakoztatva van a fázis kifejezés egy részét egy háromfázisú áramkör.
Fázissorrend. Tehát az fázissorrendben kell érteni, hogy milyen sorrendben a háromfázisú áramkör fázis (tekercselés és következtetéseit elektromos gépek, vonalak, vezetékek, stb. D.) található az a tér, ha a bypass azok kazhtsy alkalommal indul ugyanarról a helyről (a lényeg) és készítsen ugyanabban az irányban, például lefelé, az óramutató járásával megegyező irányba, és így tovább. d. ennek meghatározása alapján azt jelzik interlace kijelölése terminálok elektromos gépek és transzformátorok, színező vezetékek és a gyűjtősín.

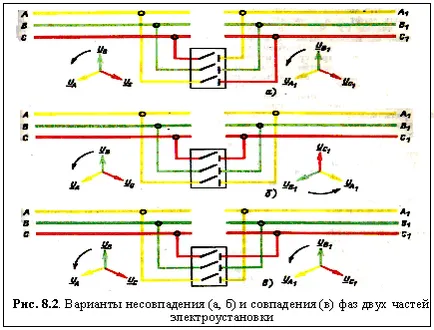

A véletlen a fázisok. Amikor a fokozatos háromfázisú áramkörök vannak különböző lehetőségek interleaveléséhez szimbólumok perselyek tartalmazó készülékek és ellátó ezek a bemenetek feszültségek a különböző fázisok (ábra. 8.2, a, b). Változatok, amelyek nem felelnek meg a sorrendben a fázisok, vagy sorrendjét interleaving és elektromos hálózati fázis, amikor a kapcsoló vezet hibák.
Ugyanakkor az egyetlen lehetséges megoldás, ha ugyanaz a másik. Rövidzárlat részei közötti kapcsolat (elektromos szerelés és a hálózat) ki vannak zárva.
A véletlen fázisok fokozatos csak megérteni ezt a lehetőséget, amikor a kapcsoló bemenetek, párokat tartozó azonos fázisban az azonos nevű benyújtott feszültség és elnevezések (szín) kapcsoló bemenetek összhangban a kijelölése a fázis feszültségek (ábra. 8.2, c).
