Áramútrajza a légkondicionáló az áramellátás saját kezűleg

A telepítés után a légkondicionáló legyen elektromos kapcsolat, amely alapján végzik említett rendszerek mind a hazai és a külföldi egység. Részletes leírása a szakaszában a folyamat, és a teljesítmény-követelményeket általában megadott utasítások minden eszköz, attól függően, hogy a kapacitás.

Általános ajánlások

a csatlakozó áramköri tömb

Meg kell jegyezni, hogy az elektromos csatlakozás a légkondicionáló áramkör alacsony fogyasztású fogyasztók és erősebb semi (üzleti) modellek különböznek. Az előbbi egy egyfázisú, és a második, mint egy egyfázisú és háromfázisú kapcsolatot.

Két módszer van meghajtani az osztott rendszer: közvetlenül a konnektorba, és segítségével összefoglalja a vezetékeket a kapcsoló tábla. Az első lehetőség alkalmas háztartási készülékek és abban az esetben, már befejezett javítások a szobában. A második módszer alkalmas nagy teljesítményű egységek, valamint a különböző teljesítményű eszközöket a kezdeti szakaszban a nagyolás javítások. Háztartási modellek általában helyezték üzembe az első út, ezért ebben a cikkben, hogy ő lesz részletesebben tekintjük.

Jellemzően mosás osztott rendszer több szintből áll, amelyek szigorúan be kell tartani, ha a felhasználó kívánja végrehajtani magad. Szóval, hogyan kell csatlakoztatni a klímaberendezést saját kezűleg nélkül releváns tapasztalat? Ez nehéz, de megvalósítható.

A sorozat a munka

Az első tulajdonosa egy split rendszer köteles emlékezni a sorrend a munkát. Ők végzik a program keretében:

• képzési anyagok és eszközök;
• tanulmány a légkondicionáló kapcsolási rajzok;
• szóló összekötő kábelek -, hogy csatlakoztassa a belső és a külső terminálok kondicionáló egységek;
• csatlakoztassa a készüléket a hálózathoz;
• ellenőrzése paraméterek mindkét modul.

Attól függően, hogy a belső szerkezete a kábel sor kerülhet mind a külső és a beltéri egység a tápegység.

Csatlakozó és összekötő kábelek kondicionáló

kapocs vezetékek

Ha úgy dönt, hogy csatlakoztassa a klímaberendezést az elektromos hálózathoz, szükséges annak érdekében, hogy ellenállnak a terhelést. Abban az eltérés a szükséges paramétereket, a telepítő nem csatlakoztassuk a készüléket neki, és köteles megmagyarázni, hogy az ügyfél a problémát, és tegyen javaslatot a kiutat - lefektetése külön sorban a pajzsot.

Itt van az alapvető követelmények szerint a kimeneten:

• A foglalat földelni kell, vagy a nyomáskülönbség-kapcsoló;
• Meg kell felelnie az előírt értékeket megadott utasítások az osztott rendszer. A legjobb ár-érték - nagy hálózati kapacitás és a kis kapacitású a hűtőkészülék;
• Klíma nem kerül ugyanazon a vonalon más nagy teljesítményű eszközökkel;
• Tilos táplálja a készüléket konnektorba alumínium alkalmazása esetén vezetékeket. Ahhoz, hogy csatlakoztassa a kondicionáló keresztül van szükség, hogy a réz huzal megfelelő keresztmetszeti területe;
• Fontos annak biztosítása, hogy a jack csatlakozón keresztül egy gép, hogy van egy érintkezők közötti távolság legalább 3 mm nyitott állapotban;
• Munkát végzik csak tapasztalt telepítő megfelelően a szükséges állami és helyi előírásoknak.

Figyelemmel a fenti követelményeknek, folytassa az előkészítő munka a légkondicionáló beillesztettem a saját kezében van. Először ellenőrizze, hogy a megfelelő eszközökkel, majd díszítve eres kábel egy késsel, vagy egy eszköz lehúzására. Most mozog a bélés átkötések és az összekötő a légkondicionáló külső egységet, majd a belső.

Modern megerősített földelő-pin általában alkalmas nagy teljesítményű eszközök.

Connection szerint hajtjuk végre, hogy a diagramok a blokkok, amelyek sorkapocs megfelelő összeköttetéseket. kábel csatlakoztatott vezetékeket kell szigetelni, hogy ne érintkezzenek élő részei a légkondicionálót.

Jelölés terminálok on / off minták osztott rendszerek:

• 1 - hajtású kompresszor;
• 2 (N) - összességében semleges;
• 3 - a négyutas szelep;
• 4 - külső ventilátor egység;
• (Föld).

Jelölés terminálok inverter modell osztott rendszerek:

Egyes kínai klímaberendezések turistaosztályon blokkok között megállapított külön vezeték összekötő hőmérséklet-érzékelő.

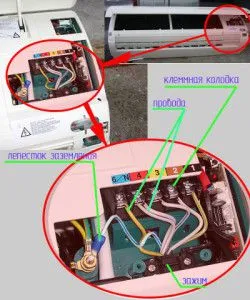

Vezeték csatlakozik a terminálok. Doboz terminálokon az egység alatt. Összhangban a számozás a belső huzal modul csatlakozik a külső kapcsolatok.

Rövid használati kondicionáló kapcsolatot saját kezűleg a beltéri egység a következő:

1. Olvassa el a dekoratív tábla egységet.
2. Vegye le a védőburkolatot a csatlakozót és kábelt zár.
3. Pave összekötő kábel szerelvény a lyukon keresztül a hátsó az eszköz.
4. Készítsük el a kábel csatlakozó, pre-eltávolítás és eltávolítja a szigetelés.
5. A kitett végei vannak behelyezve a terminálok és húzza meg a csavarokat. Erőfeszítéseket szigorítás kell körülbelül 1,2 Nm. Normális használt kapocs, csavaros terminálok vezetékek.
6. Tartók rögzítve jó összekapcsolási huzal.
7. Bevezetni a csatlakozó fedelét.

Ez egy gyors bemutató létrehozására külső légkondicionáló berendezés csatlakoztatására egy elektromos áramkör saját. Ahelyett, hogy egy dekoratív panel a kültéri egység eltávolítjuk a védőburkolatot, és összeköti vezetékeket a beltéri egység a terminálon keresztül.

A végén az ellenőrzés, hogy az elvégzett munka rajzoknak. Csak akkor kapcsolja be a készüléket.

Válogatás a vezetékek csatlakoztatása

ötvezetékes réz

Érdemes megjegyezni, amely vezeték csatlakoztatásához szükséges a klíma, és pontosabban, megfelelő keresztmetszetű. A paraméterek megadott utasítások egy osztott rendszer külön az egyes típusokra. A keresztmetszet függ erejét a készülék. Jellemzően, légkondicionálók (7, 9, 12, 13 méret) igényelnek huzal átmérője 1,5 és 2,5 mm². Lehetőség van afelől, hogy a jelenlegi erőssége: kevesebb, mint 18 A - 1,5 mm², több mint 18 A - 2,5 mm².

Továbbá, a vezeték csatlakoztatásához szükséges a készüléket a hálózathoz, válassza ki, mivel a távoli a panel. A távolság a készülék egység és a villamos árnyékoló több mint 10 méter igényelnek keresztmetszete 2,5 mm².

Annak érdekében, hogy megbízható működését a légkondicionálót használjuk rézvezetéket. Az egyfázisú csatlakozás úgy három-core vezetékek (fázis-nulla-föld), és a három-fázisú - fi ve-core.

csatolni kell a kültéri egységet összekötő kábel

A huzal nem kell határozni közel a gáz és a fűtési csövek. A minimális távolság közöttük nem kevesebb, mint 1 méter. Ha szükséges, további szigetelést. Jellemzően a kábelek futnak együtt a pályán a hullámosság és a rejtett fiókokba vagy Stroebe falra.

Fali kábelbilincsek, hogy rögzítse a csapok vagy csavarok. Amikor szóló kommunikációs csatornaként is hozzácsatolták őket alkalmazni ragasztó és csavarok. Ha rejtett kábelezés, a vezetékek rejtve a borda és rögzítse a falra speciális bilincsekkel.

áramköri megszakító

Ha azt tervezi, hogy a kínálat az osztott rendszer a központhoz, akkor lesz szükség, hogy megvédje a készüléket az egyik, amely a megszakító. A kiválasztott képest a névleges teljesítménye a megadott eszközt adatlapon vagy egy külső egységet. Célszerű mindig hagy egy kis mozgásteret. Például a start-stop légkondicionáló nagyon nagy bekapcsolási áram meghaladja a 20 A. Bár a futás ideje ezen értékek kicsi, mégis érdemes figyelembe venni.

Vedd fel a szükséges aktuális értéke lehet gépi az alábbi képlet szerint: kondicionáló teljesítmény (kW) osztva a hálózati feszültség (220 V) és növelje a kapott adatok a 20-30%.

Amikor csatlakoztatja a készüléket a hálózatra fontos megjegyezni, hogy a megszakító kell egy érintkezők közötti távolság a nyitott helyzetben legalább 3 mm-t minden fázisában karmester. Szigorúan tartsa Fázis: fázissorrend kapcsolatot meg kell egyeznie a megbízást a kapocsléc.

Légkondicionálók megfelelő megszakító C típusú Ő teljesen biztosítja a motor terhelését és nagy teljesítményt botlás a vészhelyzet esetén.

Szükséges, hogy megbizonyosodjon arról, hogy a kapcsolótábla segítségével telepíthető kiegészítő berendezés is.

Érdemes megjegyezni, hogy a légkondicionáló és egyéb háztartási elektromos készülékek, a legmegbízhatóbb a kapcsolat egy külön sort. Egy ilyen kiviteli alak nem szükséges megállapítani egy hibaáram és differenciális relét.

Csatlakozó a légkondicionáló LG ART COOL GALLERY elektromos áramkörök

Az alábbiakban a fotó kapnak az elektromos kapcsolási rajz kondicionáló LG ART COOL Gallery inverteres. Az első rendszer - beltéri egység, a második pedig - a kültéri egység kapcsolatot. A harmadik fotó - sorkapocs a kültéri egység. A negyedik fotó - teljesen üzemkész a beltéri egység. Beküldött kép Split rendszerű 9 termék felszerelve egy lakásban dugva a fali aljzatba, és tökéletesen működik. Szerelők használni réz hálózati kábelt egy keresztmetszete 1,5 mm².

---
