alaplap eszköz

Az alapja a modern alaplap a chipset. amelyet gyakran neveznek chipset (az angol. chipset). Chip set - egy sor chips, amely koherens együttműködés számítógép-alkatrészek, valamint azok kölcsönhatását. A chipset általában két alapvető chips, gyakran nevezik „északi” és „déli” hidakat.

Southbridge (Southbridge, ICH (I / O vezérlő hub), periféria vezérlő, input-output vezérlő) - biztosítja a kapcsolatot egy olyan rendszert, nagy sebességű eszközök, amelyek nem igényelnek nagy sávszélességet - merevlemez, hálózati kártya, hangkártya, stb valamint a PCI busz, USB és mások. amelyben telepített mindenféle kiegészítő eszközöket. A billentyűzet és az egér is zárva a déli híd.

A jelenléte északi és déli híd - egy klasszikus, közös rendszer építése a chipset, amelynek alapja az alaplapon. De vannak még rendszereket, amelyek eltérnek a hagyományostól. Ez elsősorban a számítógépek alapuló modern processzorok. elemeket tartalmazó, kisebb vagy nagyobb mértékben működési funkciók Northbridge (gyakran - a vezérlő RAM, integrált grafikus). Az alaplap Northbridge nagymértékben egyszerűsödik, ezeket processzorok.

Minőség és képességeit a rendszer logikája határozza meg a teljesítményt és a stabilitást a számítógép. Az alaplap kell vizsgálni először, milyen chipset vették alapul a termelés. A fő chipset gyártók már az Intel. NVidia. ATI / AMD és mások. Míg az ASUS alaplapok gyártják. MSI. Gigabyte. ASRock. Zotac és mások. Alaplapokat azonos chipset a különböző gyártók különböző nevekkel. Az árat is eltérhetnek. Amikor kiválasztod, hogy hogyan prvilo inkább az alaplap jobb, több „haladó” chipset a kevésbé ismert gyártók, nem pedig fordítva.

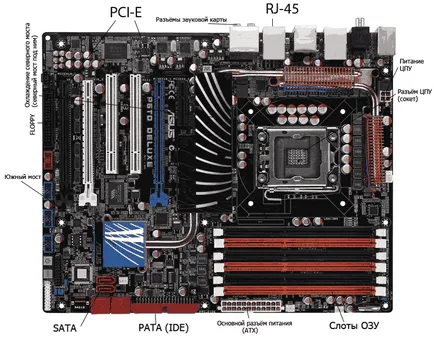

Fő alaplap csatlakozók

Szintén CPU csatlakozó (aljzat), az alaplap tartalmaz más interfész:

• A rések RAM modulok. amelyhez kapcsolódnak memória egység megfelelő típusa;

• SATA (Serial Advanced Technology Attachment - digitális kapcsolatot fejlett technológia) - történő csatlakozáshoz használt tárolóeszközök (merevlemez vagy optikai meghajtó SSD.). Az adatsebesség függ az ellenőrzés SATA: 1.x - akár 1,5 Gbit / s; 2.x - 3 Gb / s; 3.x - 6 Gbit / s.

• PATA (Parallel ATA) - a SATA elődje és annak megjelenése az úgynevezett IDE (a neve megtalálható eddig). PATA szánják kapcsolatot a régi média és mivel az utóbbi még tovább szolgálja a tulajdonosok, ez a felület tartjuk az új alaplap kompatibilitás biztosítása érdekében;

• Floppy - egy csatlakozó a hajlékonylemez-meghajtó 3.5. Furcsa módon, ezek a hordozók még nem teljesen használatra;

• Csatlakozók a tápegység. Az alapvető csatlakozó, etetés az összes komponens (ATX) 24 csapok. Tápegység CPU lehet 4 vagy 8-pólusú (attól függően, hogy a feldolgozási teljesítmény, amelynek kiszámítása alaplap).

Ezen kívül a testület a különböző tű fésűk vannak kialakítva, hogy csatlakoztassa az előlap (gombok Power, Reset a CPU mutatók, és a merevlemezek, fejhallgató, mikrofon, USB), hűtők (ventilátor) processzor, test, merevlemez, stb ..

Az alaplap is csatlakozók hangkártya, hálózati adapter (RJ45) és mások. A modellek alaplapon egy integrált grafikus processzor vagy számítva processzorok, amely tartalmaz egy grafikus kernel, van megfelelő csatlakozók a kijelzők (VGA, DVI, HDMI).

Az alaplap tartalmaz egy fontos rész - a ROM chip (gyakran nevezik ROM BIOS), amely el van zárva a déli híd chipset. Ez a chip tárolja az alap vezérlő számítógépes programot úgynevezett alap input-output rendszer és közismertebb nevén a BIOS (Basic Input-Output System). Ezzel szemben az operációs rendszer és egyéb szoftver telepítése a merevlemezen, a BIOS elérhető csatlakoztatása nélkül a számítógép merevlemezére, és más elemeket. Ez a szoftver határozza meg a sorrendet a komponensek közötti kölcsönhatás a számítógép is. Attól függően, hogy az alaplapi lapkakészlet és BIOS-verzió, a konfiguráció határozza meg a forrás a számítógép indításakor, változtassa meg a frekvenciát a processzor busz időzítést RAM modul (változó teljesítményüket), valamint a beállítása sok más eszköz, kikapcsolhatja az egyes elemek (a hálózati kártya, merevlemez 3, 5, stb), és így tovább.

Számítógép mindig elindul és fut alapú BIOS-adatokat. Ha a ROM chip kár, vagy hogy a BIOS-beállítások nem kompatibilisek a teljesítményét a rendszer, a számítógép nem indul el. Az utóbbi esetben, hogy megoldja a problémát, hanem a „reset” a BIOS beállításokat, hogy a hagyományos ( „gyári”) beállításait. Ehhez egy rövid ideig, hogy távolítsa el a megfelelő alaplap csatlakozó akkumulátor ellátó ROM chip (például CR2032, úgy néz ki, mint egy érem). BIOS reset akkor is, amikor az akkumulátor rozryazhaetsya (az első jele ennek - ha kikapcsolja a számítógép kap ki a rendszer időt).

Speed hozzáférést a ROM chip alacsony. Ahhoz, hogy ez nem befolyásolja a teljesítményét a számítógép alaplapokon leginkább úgy, hogy indításkor a BIOS átmásolja ROM chip egy speciálisan fenntartott terület RAM úgynevezett árnyék memória (árnyék memória), amelyhez a hozzáférés sebessége jóval nagyobb.

Modern ROM chipek lehetővé teszi, hogy módosítsa a BIOS más változatok. Ez a művelet a BIOS frissítése. végezzük speciális szoftver (általában elérhető a honlapon az alaplap gyártó), és előírja, komoly megközelítés, mint a meghibásodás esetén vezethet szörnyű következményei, akár annak szükségességét, hogy megvásárol egy új alaplap. Ezért, ha feltétlenül szükséges, reflash a BIOS nem kell. Az új verziók néha lehetővé teszi, hogy megoldja a problémát a alaplapok kompatibilisek az új eszközök, adjunk hozzá egy kevés testreszabási lehetőségek vagy megszüntetésére kisebb hiányosságokat. De ha a rendszer már fut stabilan, akkor jobb nem kockáztatni.

Alaplap form factor

Méretű alaplapokat különbözőek. Számos szabványok, amelyek az úgynevezett alaplap forma tényező. Továbbá méretű, formájú tényező magában foglalja bizonyos elrendezés lapra szerelés ülések, busz interfészek, input-output portok a processzor foglalat, csatlakozó áramellátáshoz és modulok telepítésével RAM slot. Ismert formában tényezők alaplapok: Baby-AT, Mini-ATX, AT, LPX, ATX, microATX, Flex-ATX, NLX, WTX, CEB, Mini ITX, Nano-ITX, Pico-ITX, BTX, microbtx, PicoBTX. A leggyakoribb ATX (305 x 244 mm.), MicroATX (244 x 244 mm.), És a mini-ITX (150 x 150 mm.). Form Factor alaplap, hogy fontolja meg, amikor kiválasztják a házból.
