VGA video jeleket és alkatrész vizsgálja részletesen
A mi generációnk él egy korszak a tudományos és technológiai forradalom, hanem azért, mert mi vagyunk „a folyamat”, hogy nem veszi észre a gyors változás generációk körülöttünk technikai eszközök. Ha a korábbi készülékek szolgálhat évtizedek óta, de most két-három év, akkor reménytelenül elavult - vannak új ötletek, új technológiák és anyagok, amelyek lehetővé teszik, hogy észre ezeket a gondolatokat.
DVI digitális interfész és a fejlesztés a HDMI - ez általában interfészek, bár nem messze, de a jövőben is, és céljuk, hogy egyéb problémák megoldásához.
Attól függően, hogy a továbbító eljárás szinkronizáló jelek RGB jel több fajta. Ha az óra impulzusokat át a zöld csatorna, a jel az úgynevezett RGsB, és ha a szinkron jelet is minden szín csatorna, akkor RsGsBs.
Csatlakoztatásához RGBS használó jel és BNC csatlakozók négy vagy SCART csatlakozó.
1. táblázat Funkció SCART csatlakozótüskére
Védő pajzs (ház)
Komponens jel YUV
Component RGBHV formátumú jelet
Jelek nagy felbontású televízió (HDTV, HDTV) 720p és 1080i mindig telt alkatrész formátumban HDTV a kompozit vagy s-video formátum nem létezik.
A komponensek aránya a RGB színtérben
A komponensek aránya a színtér YPbPr
Az egyik leggyakoribb típusú komponens jel - VGA formátumban.
Mindegyik pár, az első szám jelzi, hogy hány vízszintes pixel, míg a második - kép függőlegesen.
Megjelenése almasav VGA csatlakozó része
Pin hozzárendelési a blokk a VGA csatlakozó,
Azonosítás bit 3 bar vagy DDC
Channel DDC (Display Data Channel) továbbítására részletes „fájlokat” kijelző processzor, amely elismeri, hogy ad optimális a kijelző a jelet a kívánt felbontást és a képernyő arányok. Ilyen dosszié hívott EDID (Extended Display Identification Data, vagy részletes azonosítása a képernyőn megjelenő adatok) egy adatblokk a következő részekből áll: egy márkanév, modell azonosító számát, a sorozatszámot, a kiállítás időpontja, a képernyő mérete, támogatott felbontások és saját képernyő felbontását.
Így a táblázat azt mutatja, hogy ha nem használja a DDC csatorna, VGA formátumban jel, sőt, a komponens jel RGBHV.
VGA kábel DB-15

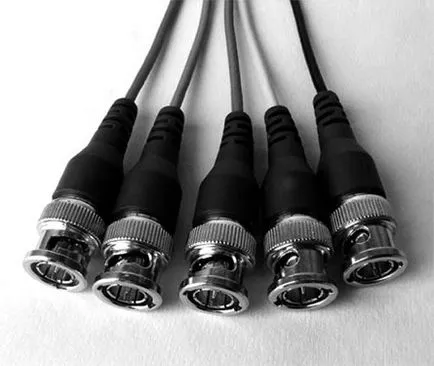

VGA kábel öt BNC csatlakozókkal
Jelenleg a legszélesebb körben használt kijelző eszköz képarányú 4: 3: 800x600, 1024x768 és 1400x1050, de vannak szokatlan formátumok képarány: 1152x970 (körülbelül 6: 5) 1280x1024 (5: 4).
Megoszlása lapos képernyők piacán törekszik nagyobb mértékű alkalmazása széles képernyős kijelző képarányú 16: 9 felbontása 852x480 (plazma panelek), 1280x768 (folyadékkristályos kijelzők), 1366x768 és 920x1080 (plazma és LCD kijelzők).
W [Hz] = * Gore Werth * * Frame 1,5
vízszintes letapogatási frekvencia a termék a sorok számát (vagy pixel sorok) a frame rate.
elfoglalt
frekvenciaspektrum, MHz
Így, UXGA jelet igényel sávszélessége 173 MHz-es. Ez egy hatalmas zenekar: ez húzódik audio frekvenciák a hetedik TV csatorna!
Hogyan lehet bővíteni a komponens jel
Ha a készülék vételi jele jelentős távolságra, akkor használja a speciális berendezések - az úgynevezett interface kiterjesztéseket. ebbe a csoportba tartozó eszközök segítenek eltávolítani az eredeti korlát hossza közötti kapcsolat a számítógép és az információs hálózati elemek. Extender VGA jelek működnek a hardver szinten, így azok szabadon bármilyen probléma szoftveres kompatibilitás, megfelelő codec vagy formátum átalakítás.
Mert jelek VGA, SVGA vagy XGA, kapott grafikus kártyák számítógépek hagyományos VGA kábellel továbbítja a képeket a felbontása 640x480, a parttól 5-7 méterre (és a felbontása 1024x768 vagy nagyobb ez a kábel ne legyen hosszabb, mint 3 m.). VGA / XGA minőségű ipari kábeleket, hogy egy sor 10-15, ritkán 30 m-ig. Továbbá a link tárgya lesz veszteség a magas frekvenciákon (nagyfrekvenciás veszteség), amely úgy tűnik, hogy csökkentse a fényerőt egészen a teljes eltűnését a színek, romlásának felbontását és tisztaságát.
A probléma megoldásához, akkor egy lineáris erősítő equalizer, csatlakozik, megelőzve a hosszú kábellel. Ez használ egy kompenzáló áramkör veszteségek magas frekvenciákon, az úgynevezett EQ (Cable kiegyenlítés, kábel kompenzáció), vagy a magas frekvenciájú összetevő - HF (High Frequency) ellenőrzés. EQ program biztosítja frekvenciafüggő erősítés a jel egy „helyesbítését” az amplitúdó-frekvencia jelleggörbe (AFC). A vezérlő lehetővé teszi a teljes erősítés blokk hagyományos (ohmos) veszteség a kábelt.
Az ilyen lineáris erősítő lehetővé (ha a legjobb minőségű kábelek) továbbítja a jelet, felbontása 1600x1200 (60 Hz), amelynek távolsága akár 50-70 m (és több kisebb felbontáson).
Azonban ez nem mindig elég: néha szükség van a hosszú távú, néha hosszú kábellel lehet felvenni beavatkozást, amely a lineáris erősítő nem tud harcolni. Ebben az esetben, a hagyományos koaxiális VGA kábel helyettesíthető egy másik, több alkalmas hordozóval. Ma ez a leggyakrabban használt olcsó és kényelmes sodrott kábel, amelyben a végén a kábel speciális átalakítók (adó és vevő).
Ez VGA jel nyúlás módszer jól működik távolságokat akár 300 m.
Hasonló módszereket lehet használni, hogy meghosszabbítsák a komponens jelet más típusú (YUV, RGBS, S-video), az ipar állít elő különféle releváns.
Átviteli közeg töltőanyagok is egy optikai szál és egy vezeték nélküli rádiós csatornát. Összehasonlítva sodrott, rost, jelentősen növeli a költségeket, és a vezeték nélküli kapcsolat nem nyújt elegendő zavarvédettséget és megbízhatóságát, hogy engedélyt kapjon a használatát nehéz.
