Váltókapcsoló bekötési rajz

Kapcsoló két irányban (két-pólusú) is vonatkozik, az elektromos kapcsoló eszközök, mint a hagyományos (SPDT) kapcsolót. De ha ez utóbbi lehetővé teszi, hogy csak a szünet, vagy csatlakoztatjuk az elektromos áramkört a kapcsoló képes kezelni a többszörös kapcsolatokat. Az alábbi ábra jól mutatja, hogy alapvető különbségek.

Sematikus ábrázolása különböző kapcsolókészülékek

Az ábra mutatja:

közönséges kapcsoló és áramkör változatai;
egy példa segítségével kettős kapcsoló;
csatlakozás egy bipoláris kapcsoló;
kapcsolót.

Megjegyezzük, hogy a kapcsolók lehetnek két vagy több irányban, például négypólusú vagy háromfázisú teljesítmény. Az utóbbi akkor van értelme beszélni részletesebben.

Háromfázisú kapcsoló

Háromfázisú teljesítmény kapcsolók széles körben használják a nagy teljesítmény indukciós motor vezérlő áramkörök, céljuk - kanyargós kapcsolók „csillag” a „delta”. Ez a megvalósítás lehetővé teszi, hogy jelentősen csökkenti a bekapcsolási áram. Az ábrán egy diagram egy ilyen kapcsolat.

A rendszer a kapcsolási motortekercselések

Rendeltetése az ábrán:

A, B, C - fázisú;
C1, C2, C3, C4, C5, C6 - kimenetek motortekercselések;
SA - hárompólusú főkapcsolót.

A motor futtatása akkor történik, amikor a tekercsek vannak kötve „csillag”, amikor belépnek a normál üzemmódban váltani a „háromszög”.

Multipoziciós kapcsoló modul típusa

Forgó kapcsoló - a leggyakoribb ilyen eszközök, valamint egyéb kapcsolók, akkor használják, hogy szabályozza a különböző típusú elektromos fogyasztót.

Terjedelem bütykös kapcsolók meglehetősen kiterjedt, adunk néhány példát a használatuk:

táblák ellenőrzés variábilis és konstans áram;
vészleállítása rendszerek, automatikus kapcsoló, üzemmódváltás villanymotorok;
szabályozó transzformátor alállomások és világítás;
Berendezés alállomások (földelés menedzsment szekcionált megszakítók, szakaszolók, stb);
üzemmódot átkapcsoló hevítő berendezés (be, ki, kapcsolóelemek elektromos terhelések);
üzemmód kiválasztása és hegesztő berendezések, stb

Cam kapcsolók állnak több csomag (amelyek mindegyike felelős kapcsolási vonal) helyezünk egy házban. Az alsó ábrán a készülék egy ilyen csomag.

cam switch csomag

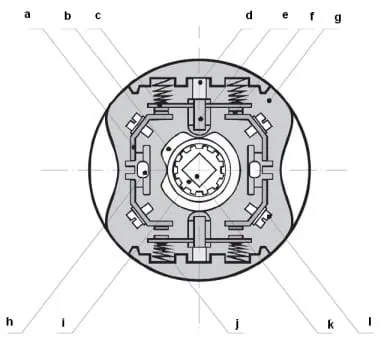

Ábra megjegyzések:

egy - rögzített érintkezők (4 db.), amelyek összekötik a vezetékeket;
b - különleges párkányon „cam”, amely lehetővé teszi, hogy tartsa, és mozgassa a rudat;
c - egy csoport mobil kapcsolatok (az ilyen típusú két);
d - két vezető hornyok (lehetővé teszi a szár, hogy ide-oda mozgást);
e - egy szigetelőréteg bevont két rúd;
f - érintkezők (8 db.), általában a tartalmazó ötvözet ezüst;
g - csomag;
h - két menetes csap (javítócsomag és fedél);
I - a rotor;
J - négy rugó (rúd visszatérnek a zárt helyzetbe);
k- összekötő kart a rotor tengely;
l - négy csavart befogására a kábel vezetékeit.

Megjegyezzük, hogy a csomagkapcsolt (cam switch) lehet több rendelkezések, ideértve a nulla, azaz ha az érintkezők megszakad. Az ábra azt mutatja, az állam a kapcsoló a semleges helyzetbe.

A vázlatos kép egy kapcsoló alaphelyzetben

ABB kapcsoló a nulla állásba mód

Megjegyezzük, hogy az összes főbb jellemzőit megadva kapcsolók a készülék, ott jelennek meg:

típusú kapcsoló;
névleges áram, amelynek célja, hogy váltani;
és az áramköri kapcsolási táblát;
védelmi osztály.

Az alábbi ábra és a kapcsolat látható táblázatból SPAMEL szervezetben forgásirány kapcsolót.

Diagram és egy asztal kapcsoló kapcsoló SPAMEL

Ennek köszönhetően táblázat jól mutatja, hogy milyen helyzetben van, mely csoportok kapcsolódnak a kapcsolatokat.

Az otthoni használatra

A kapcsolók nem olyan gyakran használják a mindennapi életben, mint a kapcsolók, de mégis, vannak olyan problémák, amelyek lehetetlen nélkülük. Például, ha azt szeretnénk, hogy ellenőrizzék a világítás különböző helyeken. A kapcsolók lehetnek telepítve a bejáratnál a szoba és az ágy (nem emelkedik kapcsolja ki a fény), vagy az ellentétes végein egy hosszú folyosón.

A végrehajtás egy ilyen vezérlő áramkör elég egyszerű, a kép látható az alábbi ábrán.

A rendszer a felvétele megvilágítás két különböző helyen

Ábra megjegyzések:

A, B - kapcsolók;
L - világítótestet.

Ha szükséges, hogy ellenőrizzék a világítás több helyen a rendszer jelentősen megnehezítheti a kiegészítéssel, a köztes kapcsoló.

Világítás vezérlő három különböző helyen

Ábra megjegyzések:

A, B - DIP kapcsolók;
C - dupla kapcsoló a két irány között;
L1 - a lámpatest.

Megjegyzendő, hogy ez a rendszer által alapul véve, akkor az ellenőrzés a világítást három vagy több helyen. Erre a célra elegendő hozzáadni a szükséges számú közbenső kapcsolókhoz, vannak kapcsolva, ugyanúgy, mint a készülék „C” az ábrán fent látható.

Hogyan lehet csatlakozni

Itt egy példa végrehajtása világítás vezérlés áramkör két helyen a kapcsolók Legrand (Legrand). Ez gyártó gyárt megbízható belföldi sorozat modelljei Cariva és Valena, amelyek ára nem sokban különbözik a költség a hagyományos kapcsolók.

Mielőtt vásárolni kapcsolók, figyelni, hogy a különböző változatok, ezek egyaránt lehetnek rejtett és nyílt vezetékek, valamint a fény és állásjelzővel a doboz (csomag).

Felhívjuk figyelmét, hogy az egész munkát a csatlakozással kapcsolatos villamos berendezés kell végezni csak a teljes blackout elektromos áramköröket. Ezért mielőtt a cselekvésre, győződjön meg arról, hogy a villamos energia ki van kapcsolva, célszerű, hogy egy speciális eszköz erre a célra (a szonda).

A sematikus végrehajtása ezt a problémát az alábbiakban mutatjuk be.

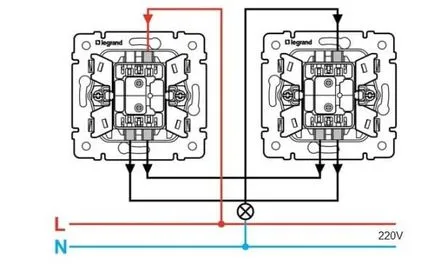

Sematikus telepítés kettős világítás vezérlés kép

Kék szín jelzi, a nullavezető, piros - fázis. Megjegyezzük, hogy az összes kapcsolási kell végezni pontosan a fázisban.

Hogyan lehet csatlakozni egy nyomógombos kapcsoló, látható az alábbi ábrán.

Az áramkör összeszerelése két egy-gomb kapcsolók Legrand

Csatlakozó kapcsolók vezérlésére három helyszínen az alábbiak szerint.

Csatlakozás a világítás három különböző helyen

Mint látható, egy gombot, vagy kapcsolja dvuhklavishny két nem nehéz csatlakozni, így segít abban, hogy a világítás vezérlő otthonában kényelmesebb.
