Tűrések és leszállás
kicserélhetőség
A tulajdonsága egymástól függetlenül gyártott részek (vagy csomópontok), hogy elfoglalja helyét a csomópont (vagy a gép) a további feldolgozás nélkül őket az összeszerelés során, valamint hogy feladatait előírásokkal összhangban az adott csomópont (vagy a gép)
Hiányos vagy felcserélhetőség határolt, vagy által meghatározott választás a kiegészítő feldolgozás részletei az összeszerelési

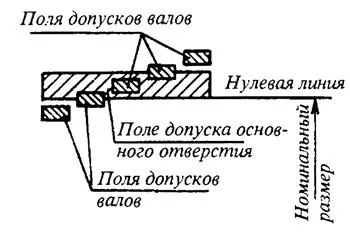

lyuk rendszer
A készlet a kirakodás, amelyben a különböző távolságok és húzott tagok kapott vegyületet eltér a fő tengelyfurata (furat alsó eltérés egyenlő nullával)

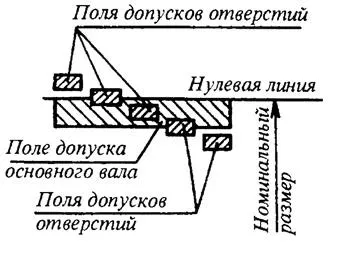

tengely rendszer
A készlet a kirakodás, amelyben a különböző távolságok és húzott tagok kapott vegyületet különböző nyílásokat a főtengely (tengely felső szórását egyenlő nullával)
Annak érdekében, hogy a felcserélhetőség, rövidebb tartományban normális szerszámkészlet tűrések tengelyek és előnyös alkalmazási lyukak.
Character vegyületet (leszállás) úgy határozzuk meg, a különbség a lyuk és a tengely méretek
Kifejezések és meghatározások GOST 25346
Méret - a számértéke lineáris nagysága (átmérője, hossza, stb), a kiválasztott egységben
A tényleges mérete - a elem méretét beállítani mérés
Határméreteket - két legnagyobb megengedhető cella mérete, amelyek között kell lennie (vagy amelyek egyenlő lehet) a tényleges mérete
A legnagyobb (legkisebb) mérethatár - a legmagasabb (legalacsonyabb) elem mérete lehetővé tette
Névleges méret - méret, amelyhez képest a meghatározott eltérés
Eltérés - közötti algebrai különbség a méret (tényleges mérete vagy határérték) és a megfelelő névleges méretű
A tényleges eltérés - algebrai különbség a tényleges és a megfelelő névleges méretek
Maximális eltérés - közötti algebrai különbség a határérték és a megfelelő névleges méretek. Különbséget a felső és alsó tűrések
Felső szórását ES, ES - közötti algebrai különbség maximális határérték és a megfelelő névleges méretek
ES - felső lehajlás nyílás; es - felső tengely alakváltozás
Alsó eltérés EI, EI - közötti algebrai különbség az alsó határ és a megfelelő névleges méretek
EI - alsó furat eltérése; EI - alsó tengely alakváltozás
Fő eltérése - az egyik a két tűrések (felső vagy alsó), amely meghatározza a helyzetét a tolerancia képest a nulla vonal. Ebben a rendszerben, a tűréseket és a fő leszálló eltérés van a legközelebb a nulla vonal
Nulla vonal - a megfelelő sorban névleges méret, amelyből meghatározott méretingadozás a grafikus kép mező tűrések és leszállást. Ha a nulla vonalat vízszintesen van elhelyezve, a pozitív eltérések fektessük abból felfelé és negatív - down
A tolerancia T - a különbség a legmagasabb és a legalacsonyabb határértéket méretei vagy közötti algebrai különbség a felső és alsó eltéréseket
Tolerancia - az abszolút értéke aláíratlan
Normál tolerancia IT - bármely meghatározott tűréshatárok által megadott tűréshatáron és leszállási rendszer. (A jövőben a „tolerancia” azt jelenti, „standard támogatás”)
A türelmi zóna - a mező által határolt legalacsonyabb és a legmagasabb határérték által meghatározott méreteket és tűréseket és pozícióját a névleges méret. A grafikus ábrázolás tolerancia zóna között fekszik két vonal megfelel a felső és alsó eltéréseket a nulla vonal
Qualitet (pontosság mértéke) - adott tűréshatáron tekinthető megfelelő azonos pontossággal minden névleges méretek
Egység Tolerancia I, I - egy tűrési tényező képletek, amely függvénye a névleges méret és detektálására numerikus tolerancia értékek
i - felvételi egység a névleges méretei 500 mm-ig, I - felvételi egység kommunikációs névleges méretek. 500 mm-es
Val - a kifejezés szokásosan használt részeire vonatkoznak, a külső elemek, beleértve egy nem hengeres elemek
Hole - a kifejezés szokásosan használt utal elemek belső részei, beleértve a nem-hengeres elemek
Főtengely - egy tengely, amely a felső lehajlás értéke nulla
Fő furat - lyuk, amelynek az alja az eltérés nulla
A határérték a maximális (minimális) az anyag - a kifejezés, a határ a mérete megfelel a legnagyobb (legalacsonyabb) anyag mennyiségét, azaz legnagyobb (legkisebb) korlátozza a méret a tengely, vagy a legkisebb (legnagyobb) korlátozzák a lyukak mérete
Ültetés -, hogy a kapcsolat a két részből által meghatározott különbség méretük összeszerelés előtt
Névleges kirakodási méret - névleges méretű közös nyíláson és a tengely vegyületet képező
Tolerancia ültetés - mennyiségű nyílások és tűrések tengelyt alkotó vegyület
Gap - különbség a méretek között a nyílás és a tengely az összeszerelés előtt, ha a nyílás mérete nagyobb, mint a tengely mérete
Előretöltés - különbség a méretek között a tengely és a lyuk szerelés előtt, mikor a tengely mérete nagyobb lyukméret
Előretöltés lehet meghatározni, mint a negatív közötti különbség a méret a lyuk és a tengely
Ültetés rés - ültetés, amelynél egy rés mindig képződik a vegyület, azaz legkisebb maximális mérete nagyobb, mint a legnagyobb nyílás méretkorlátnál tengely, vagy egyenlő vele. A grafikus ábrázolás mező bevezetőnyílása felett van elhelyezve a területen felvételi tengely
Interferencia fit - leszállás, amely interferenciát mindig képződik a vegyület, azaz legjelentősebb korlátozó lyuk mérete kisebb, mint a legkisebb tengely mérethatár vagy egyenlő vele. A grafikus ábrázolás mező bevezetőnyílása alatt található a területen felvételi tengely
Az átmenet leszállás - ültetés, amelyben van lehetséges mind a hézagot, és beavatkozást a vegyületet, függően a tényleges mérete a lyuk és a tengely. A grafikus ábrázolása a mező furat és a tengely a tolerancia átfedés teljesen vagy részlegesen
Ültetés lyukak a rendszerben
- leszállás, amelyben húzott tagok szükséges hézagokat és a tűréseket kombinációjával előállított mezők a különböző területen felvételi tengelyek fő nyílás
Leszállás a tengely rendszer
- ültetés, amelyben a kívánt hézagokat és a húzott tagok vannak kombinációjával előállított tűréseinek a különböző területeken a területen felvételi nyílások a főtengely
Normál hőmérsékleten - tűréseket és tűrések meghatározott e szabvány, lásd a méretei részek hőmérsékleten 20 ° C-on
