* - ott 6Q modellek, második sorozat vezérlők SSD gyorsítótárral, de mivel sokkal régebbi gyorsítótárazott üzemmód beállítás mechanizmusok ilyen modelleket nem szerepelnek a modern vonalat SAS RAID vezérlők Adaptec és nem ajánlott projektek. A mai napig szedik ki a termelésből, és ebben a cikkben, ezért nem vesszük figyelembe.
Meg lehet próbálni elképzelni erősítése verem funkciók tekintetében az osztály a táblázatban grafikusan vetíti, hogy látható legyen az asztalon.
Táblázat felhasználási modellek szempontjából támogatása SSD meghajtók.
Használata merevlemezek (HDD és SSD)
Legfeljebb 4 HDD (vagy hibrid SSD + 1 jelentése 1-3 HDD)
Mach 4, mint 6E nem támogatja a bővítők
Előzetes 8x HDD (vagy hibrid, hogy 1SSD + 1 7HDD)
Ahogy Mach 8 6E nem támogatja a bővítő
6. vagy 7. generációs
SSD nem használják, csak a HDD, egy tipikus mennyiségű HDD meghajtók
Használt 1-2 SSD meghajtó átlagos 20-30 K IOPS teljesítmény kötetből SSD vagy hibrid kötet
SSD korlátozottsága a lehetőségét, hogy a mag vezérlő MAX 50K IOPS
7 vagy 8 Generation
Számos SATA HDD meghajtók nagy kapacitású, a fenti 64 HDD (SSD meghajtók nem használják)
7 vagy 8 Generation
Számos SAS 15000 rpm, 32 feletti (SSD kerekek nem használják)
Széles körben használják a hibrid kötetek, SSD gyorsítótár vagy SSD mennyiség, átlagos SSD 3-10 20-30 K IOPS teljesítmény
SSD korlátozás lehetősége miatt a mag vezérlő MAX 450k IOPS.
10-től 20 SSD meghajtók, beleértve a nagy teljesítményű hajtások, a fenti 20-30 K IOPS. Csak SSD meghajtók a vezérlő.
Ahhoz, hogy a SSD korlátozás lehetősége miatt a mag MAX 750 K IOPS
Még erősebb támogatást a használata nagy mennyiségű SSD meghajtók a vezérlő fog a következő generációs RAID-vezérlők és HBA. Diszk mennyiség a táblázatban látható, van egy közelítő érték. Pontosabb becsléseket a termelékenység ebben a cikkben nem szerepel, akkor lehet tenni a vállalatok - integrátorok.
A függőség a választás RAID vezérlő modell számát a kiszolgáló rendszer szerepel az alábbi táblázatban (felsorolt aktív felhasználó). A számok nagyon hozzávetőleges, és kapnak annak érdekében, hogy megértsék a trendek a használata bizonyos modellek.
Az aktív felhasználók száma
A fő célja az ilyen előfordulási 6T vezérlő család -, hogy kizárják a helyzetet, ahol a kábel rugalmatlan rész (részét körülbelül 2 cm hosszú után csatlakozó) felfekszik a ház fedelének vagy szerver, egy radiátor vagy más processzor a szerver. Ebből a célból, a második sorozat vezérlőport úgy vannak elrendezve, hogy a kábel rugalmatlan része nem haladja meg a geometriai határ vezérlő. Jelzi egy zöld nyíl az ábrán. Kék négyszög - rugalmatlan részét a kábelt.

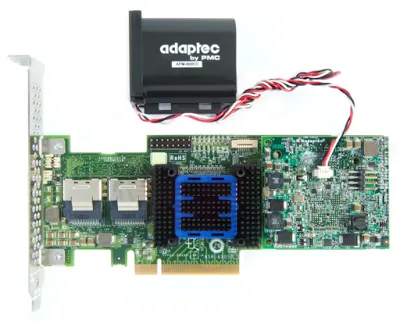

Adaptec RAID 6805T az AFM-600 vaku modul.
RAID-vezérlők belépő szintű projektekben. Csökkent memória, mint a hagyományos vezérlők, a második sorozat az egyszerűsített köteg nem támogatja védi a cache és expanderek. Az egyszerűsített verem tartjuk csak egyszerű kötet, JBOD, RAID 0,1, 10, 1E, azaz Nem támogatja a RAID 5,5EE, 6, 50, 60, hanem támogatják Hybrid RAID 1, 10.
6405E modell támogatja a maximum 4 hajtás. Modell 6805E - 8 lemezek (mert nincs támogatás SAS bővítők). 6405E modell egy slot PCI-E 1x, 6805E modell - slot PCI-E 4x ver. 2.
Csatlakozók vezérlőport második sorozat
Az egész család RAID vezérlők második sorozat csak támogatja port Mini-SAS.
SFF 8087 (belső mini-SAS), - csatlakozó használt belső portok
Külső - SFF-8088 (külső mini-SAS).
Az összefoglaló táblázat vezérlők második sorozat.
7. sorozat RAID vezérlők Adaptec

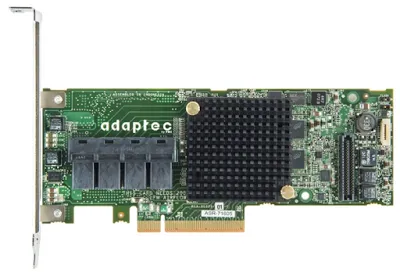

Adaptec RAID 71605
Az első vezérlő PCIe 3,0 LP MD2 16 porttal SAS / SATA 6 Gbit / s.
Az első vezérlő PCIe 3.0, fele hosszúságú 24 port.
Az első megoldás, amely az előnyök PCIe 3.0 busz.
Az első megoldás, amely 450.000 IOPS és 6600 MB / s.
Az első megoldás, összpontosított létre egy mennyiségen alapuló SSD.
Ez az első alkalom teljesen lehet csatlakoztatni külső rack RBOD, szalagos meghajtók és autoloaders.
Általános jellemzői vezérlők hetedik sorozat:
- Ennek alapján a chip SRCv RoC (RAID on Chip) PM8015 SRCv 24x port SAS2 (6 Gb / s) PMC-Sierra (további információ megtalálható az oldalon www.pmcs.com);
- Minta a maximális portok számát - 24 port SAS 2.0 (6 Gb / s), és egy rés, 8x PCI-Express Gen 3.0;
- Cache memória - 1024 MB DDR3-1333 DRAM.
- Adott esetben használható Adaptec flash modul (AFM-700), hogy megvédje a cache készlet, amely magában foglalja:
- Lánya kártya flash memória;
- Távoli szuperkondenzátornak.
Vezérlők 7 Series of verem szintet fenntartjuk: egyszerű kötet, JBOD, RAID 0, 1, 10, 1E, 5, 6, 50, 60, Hybrid RAID 1, 10 és a HBA módban.
Kezdve a hetedik sor RAID vezérlők támogatják HBA mód, azaz a Valójában ez nem igazán RAID vezérlő RAID vezérlő és HBA egyetlen fórumon. Lásd. A «HBA üzemmódban” szakasz jellemzői termékek leírását.
Támogatása megszűnik RAID 5EE (az az oka, hogy a teljesítmény RAID6 megnövekedett chip architektúrát RoC megosztja RAID5EE, és az összes többi paraméter - a megbízhatóság, a könnyű karbantartás és így tovább RAID 6, vagy ahhoz hasonló, vagy jobb RAID5EE, nem sok értelme van RAID 5EE lét modern stack vezérlő RAID).
Maximális teljesítmény vezérlő mag 600 000 IOPS.
A tervezési kapacitás - streaming műveletek

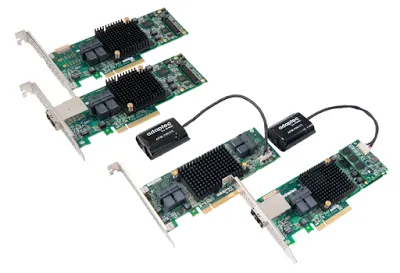

Általános jellemzői vezérlők nyolcadik sorozat.
ASR-8885 nyolc belső / külső portok SAS3 12 Gb / s az alacsony profilú kialakítás LP / MD2:
- Ennek alapján a chip SRCv RoC (RAID on Chip) PMC PM8063 16x portok SAS3 (12 Gb / sec) PMC-Sierra (további információ megtalálható az oldalon www.pmcs.com);
- Minta a maximális portok számát - 12 port SAS 3,0 (12 Gb / s) és egy rés, 8x PCI-Express Gen 3.0;
- Cache memória - 1024 MB DDR3-1600 DRAM;
- Csatlakozók HD miniSAS.
- Adott esetben használható Adaptec flash modul (AFM-700), hogy megvédje a cache készlet, amely magában foglalja:
- Lánya kártya flash memória;
- Távoli szuperkondenzátornak.
8Q RAID vezérlő család támogatja SSD gyorsítótár-funkciót. Támogatja az elosztása a cache a meghajtó szinten. A maradék kapacitást lehet használni, mint egy közönséges RAID kötet. Támogatott cache és írni és olvasni. További információ: „az SSD caching” fejezetben „alapfunkciói RAID-vezérlők” cím alatt.
Az összefoglaló táblázat vezérlők nyolcadik sorozat.
