traktor átviteli mechanizmusok és céljuk

Abban az esetben, ha az átviteli áll csak egy hajtómű, ez az úgynevezett kézi váltóval. Ha egy része a transzmissziós mechanizmus tartalmaz egy fogaskerék-és a hidrodinamikai átalakítók (átalakító, annak eszközt az alábbiakban ismertetjük), ez az úgynevezett hidromechanikai átviteli.

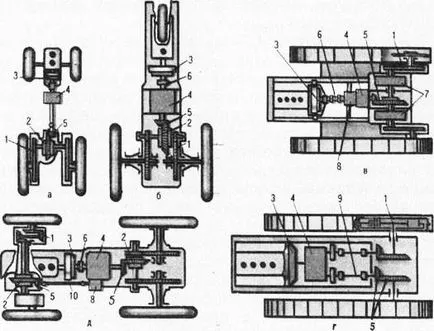

Ábra. 62. Az átviteli rendszerek:
a, b, c, d, e - típusok; 1 - végső hajtás; 2- eltérés; 3 - tengelykapcsoló; 4 - Átviteli; 5 - a fő transzfer; 6 - közbenső; fordult 7-mechanizmusok; 8, 9 különleges rendelkezések; Yu - féltengelyt.

Kézi sebességváltó telepítve van a legtöbb traktorok, köszönhetően annak viszonylag egyszerű szerkezet, megbízható működés.

Mechanikus sebességváltó az alábbi mechanizmusok.

Tengelykapcsoló (. Ábra 62 a, b, c, d, e) - egy olyan mechanizmus, amely továbbítja nyomatékot a motor, és lehetővé teszi a motor rövid időre otedinyat egyéb átviteli mechanizmusok és simán csatlakozik újra.

6. közbenső célja, hogy továbbítja forgás a tengelykapcsoló tengely az egyéb átviteli mechanizmusok, még ha ezek a szabályok a tengelytől van némi eltolódása tengelyillesztésről eredő kellően pontos traktor összeszerelő, deformáció vagy kopása alkatrészek támogató traktort.

Váltó - .. egység, amely átalakítja a nyomaték nagyságát és irányát, vagyis a sebességváltó lehetővé teszi, hogy változtatni sebességváltó áttétel, így a változás a traktor sebessége és vonóerő. Váltó is megváltoztathatja az irányt a traktor, és egyes tervek, továbbá és elvégzéséhez sima forgás. Végül a segítségével egy doboz lehet otedinitsya tengely, amely továbbítja a forgatás a motor a hajtott kerekek, bármilyen hosszú ideig.

Fő fogaskerék - mechanizmus, amely csökkenti a fordulatszámot az aknák továbbítják forgása és nyomatéka növekszik. A forgatás a fő hajtómű is továbbítja a tengely hosszirányban egymástól eltolva keresztirányú, azaz. E. áramfolyás elválasztás történik érkező a motor, mind a hajtott kerekek.

Differenciál - egy olyan mechanizmus, amely elosztja szolgáltatott rá közötti nyomaték a kimeneti tengely és lehetővé teszi számukra, és ebből következően a kerekek forognak eltérő mértékben, amely ahhoz szükséges, amikor a traktor fordul. Az eltérés van beállítva csak kerekes traktorok.

A végső alacsonyabb sebességű átvitel és növeli a forgatónyomaték-átvitel.

fordult mechanizmus arra szolgál, hogy forgassa a hernyó és a nyomaték átvitelét a fő, hogy a végső átvitel.

Különleges mechanizmusok nem mindig kapnak a traktorra. Ezek közé tartozik a nyomaték nagyító, csökkentése sebességváltó, osztómű, és mások.

A hajtáslánc - olyan eszköz, amely egy vagy két féltengelyt és összekötők nyomaték átvitelére között az átviteli egység, amelynek a tengelye ferde vagy tengely eltolódása szert működés közben.
