Típusú hegesztési varratok és kötések asztal, osztályozás

Hegesztési egyik fő módja van, amit használnak az iparban és a privát szférában. Ez egy viszonylag olcsó és megbízható módszer, amely állandó kapcsolatot. Tekintettel arra, hogy több fém fajok, amelyek mindegyike a funkciók a tömítő, valamint különböző munkakörülmények és a követelmények magukat vegyület elkülönített különböző típusú hegesztett kötések és varratok.

Típusú hegesztések

varrattartományban

Ötvözés Area - vesz 0,1-0,4 mm az alapfém. Tartalmaz részben olvadt szemcse. Amikor a fém a felmelegedés zónában, válik tűkristályos szerkezet. Ez kis szilárdságú és nagy morzsalékonyság.

Az övezet a hő hatására - úgy négy részből. Az első szakasz az nemesfémből, amely felmelegítjük feletti hőmérsékletre 1100 Celsius fok. Ez egy durva szerkezet. Grain a területen, mintegy 12-szer nagyobb, mint a standard. Mivel a túlmelegedés csökkenti a szívósság, a képlékenység és más mechanikai tulajdonságait a fém. Ez a leggyengébb része a hegesztés, amely gyakran előfordul a különbség.

Második része - egy normalizáló zónában, ahol a bázist fém-ra melegítjük, 900 ° C hőmérsékleten hőkezeljük. gabona struktúra sokkal finomabb, mint az előző esetben. Ez eltart egy csomó 1-4 mm.

A harmadik rész - a zóna nem teljes kristályosodás. Itt, az alapfém melegítjük 750-900 ° C hőmérsékleten hőkezeljük. Azt találta, mind a kis és a nagy szemek. Mivel a egyenetlen eloszlása a mechanikai tulajdonságait a kristályokat csökkentett.

A negyedik szakasz - zóna átkristályosítással. FIELD melegítjük 450-750 ° C hőmérsékleten hőkezeljük. Van talpra forma szemek, amelyek deformált múlt hatásokat. Est szélessége ez a rész 5-7 mm.

A zóna az alapfém - indul ki az a része, amely felmelegíti kevesebb, mint 450 ° C hőmérsékleten hőkezeljük. Itt a szerkezet hasonló a nemesfémből, de a melegítés miatt az acél elveszti tulajdonságait várat. Oldalhatáron vannak kiosztott nitrid és nitrogén-oxidok, amelyek hátrányosan befolyásolják a kommunikáció szemek. Metal szerez nagyobb erőt ezen a helyen, de megszerzi az alacsonyabb szívósságot és alakíthatóság.

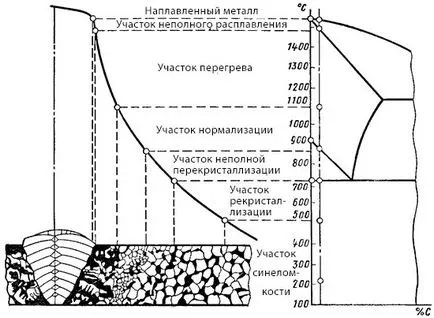

Reakcióvázlat hegesztési zónák

Teljes besorolása hegesztések és az ízületek

A konkáv (hogy laza);
Convex (ők is megerősített);
Normál (ezek lapos).

Szerint a fajta teljesítmény találtam:

Szerint a menetszám:

Szerint a rétegek száma:

Többrétegű (hegesztés vastag fémből);
Egyoldalú.

Osztályozása hegesztések kiosztja több fajta hossza:

Ponthegesztések (létre őket útján ellenállás-hegesztés);
Kétoldalú sakk;
Bilaterális lánc;
Egyoldalú szakaszos;
Egyoldalú folyamatos.

Típusú hegesztések irányába ható erő:

Frontális (transzverzális) - végezzük merőleges erő;
Wing (hosszanti) - az erő párhuzamosak a varrattal;
Kancsal - az erőfeszítés végzik szögben;
Kombinált - egyesíti a szárnyon és a frontális faj.

Típusú hegesztési varrat és az ízületek a térbeli elhelyezkedés:

kisebb;
vízszintes;
függőleges;
mennyezet;
Polugorizontalny;
félig felálló;
Polupotolochny;
A hajót.

Kiterjesztette - által készített keresztirányú oszcilláló mozgást az elektród;
Menet - közös szélességben, amely gyakorlatilag nem haladja meg az átmérője a hegesztő elektróda.

Jellemzők varratok

Ez a leggyakoribb változat, amely vegyület a szokásos lapok vagy végfelület. Szükség van egy minimális mennyiségű fém és az idő. Meg lehet végezni anélkül, hogy a ferde élek, ha vékony lemezek. A vastag fém termékek szükséges hegesztési varratok előkészítése. letörése élek, ahol szükséges, hogy növeljék a mélység provarkoy. Ez igaz vastagsága 8 mm és a fenti. Ha az elem vastagabb, mint 12 mm, akkor kell lennie egy kétoldalú hossztoldást beveling. Az ilyen vegyületeket gyakran tartott vízszintes helyzetben.

Megjelenése tompavarratot

„T” T-bar változatos és fuga képviseletében a leveleket. Lehet egy- vagy kétoldalas, és azt is tudja kombinálni cikkek különböző vastagságú. Ha kevésbé merőlegesen szerelt elem, az elektróda a hegesztés során kell dönteni, hogy a 60 fok. Ön is használja sütőkesztyűt billenteni a darab, hogy egy egyszerűbb változata Welding „a hajó.” Ez csökkenti annak valószínűségét, kialakulásának elutasított. A varrat általában alkalmazott egy menetben. Most sok készülékek az automatikus hegesztési a HQ.

Megjelenése tavrovogo vegyületet

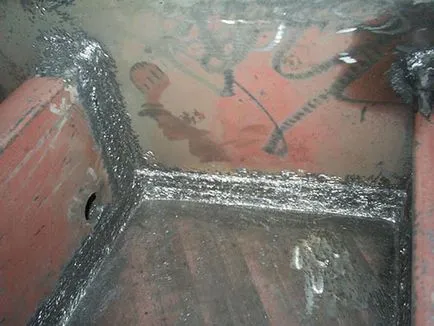

Szög tekinthető vegyületet, amely egy 90 fokos szögben, vagy más értékeket. Az ilyen csatlakozások gyakran adnak utat szélén, hogy a varrás képes volt feküdni a kívánt mélységet megbízhatóság érdekében. Kétoldalú provarkoy teszi a kapcsolat erősebb.

Ezt a módszert alkalmazzák hegesztésére a lemezvastagság kisebb, mint 1 cm. Ők hozzák átfedik egymást, és forraljuk mindkét oldalon. Szükséges annak biztosítása, hogy a köztük a nedvességtől. Néha, egy jobb kötés, a vegyület főzött végétől.

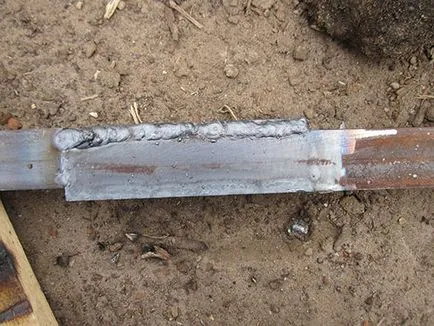

Hegesztési átlapolt

A geometria a varrat

A fajta hegesztési varratok és módszereink, meg kell figyelni, hogy az alapvető geometriai paramétereit.

Geometriai paramétereit, tompavarratot

E - a szélessége a kialakított hegesztett kötés;
S - a vastagsága a munkadarab;
B - a különbség a hegesztett munkadarabok;
T - telepvastagságtól kapunk;
H - mélység hegesztett rész;
Q - a méret a konvex rész.

Geometriai paramétereit a sarokvarrat

A - a vastagsága a sarokvarrat, amely. Kezdve konvexitás érték és a számított magasságát;
P - becsült magasságban, amely megfelel egy merőleges egyenes, amely a legmélyebb helyen a átfogója, hogy az olvadó nagy közvetlen háromszög írva a külső része a varrat;
Q - konvexitás Beépített felület;
K - egy sarokvarrat láb a távolság a felületét egy munkadarab egy másik szög határokat.

válassza ki a Tulajdonságok

Mindenféle hegesztett kötések és varratok különbség mutatkozik az ingatlan. Ezért minden egyes konkrét esetben azt kell választani egy sor paramétert a sikeres pályára. Először is meg kell figyelni, hogy a térbeli helyzetét. A könnyebben halad a munka, annál jobb a hegesztés minőségét. A leginkább felhasználóbarát kialakítás tartják vízszintes ízületek, ezért a mester próbál tenni a munkadarab egy ilyen helyzetben. Néha még a flip többször ugyanazt a terméket, hogy magas minőségű varrat. „Ez fontos! Nem szabad elfelejteni, hogy a hegesztés egy menetben segít, hogy jobb, mint a vár több menetben. Ezért meg kell találni az egyensúlyt a kényelem és menetszám. "

Amikor vastag tuskó mindig faragni a széleit, majd tovább feldolgozni a felület, hogy adjunk neki tisztaságát. Illesztési variáns a legegyszerűbb és előnyösen használható, mivel ezeket könnyebb rögzíteni, hogy ne torzuljon a geometria elemeket kapott. Amellett, hogy a helyes választás típusú közös, meg kell figyelni, még a hőmérséklet, mert akkor lehet mozgatni provarkoy zóna és a termék egyszerűen újraolvasztását vagy nem kellőképpen hőkezelt.
