Telepítése kémény szendvics kezüket - a fő telepítési lépéseket

Telepítése kettős szendvics csövek

Nagyon gyakran a vidéki házak fűtést révén a kandalló vagy kemence fokozatú, amely kapcsolódik az összes szükséges csöveket és hőtechnikai. Ezek a berendezések megfelelően kell összeszerelni kémény. Ez biztosítja egy égéstermék kimenet, és szén-monoxid.

Felmászik bevonása nélkül szakemberek nem olyan nehéz, ha úgy dönt, hogy telepíti a saját kezét egy szendvicset kémény. A szerelés után folyamat ugyanakkor szeretek dolgozni a tervező. az eszköz élettartama elég nagy, és a gondozás számára szinte nincs szükség. Megfelelő telepítés a szendvics cső feltételezi, hogy több fontos technikai árnyalatok. van szükség:

Megfelelően kiszámításához az összes paramétert és méretei a cső.
Ahhoz, hogy tudjuk, milyen hosszú lehet választani.
Határozzuk meg, hogyan kell elhelyezni a kémény tekintetében a gerincen.
Annak megértését, hogyan kell építeni a struktúrát.
Tudja, hogyan kell átadni az átfedés, így csőszigetelés, és távolítsa el a csövet a tetőn.

Mindez lesz szó.

Alapvető paraméterek és méretek

Gyűjtse jár a szabályok szerint a kémény nem is olyan könnyű. Először meg kell határozni a keresztmetszeti átmérője a cső és a kémény hossza. Ehhez a meglévő normák nyissz. Kémény átmérője szerint kiválasztott hőteljesítmény a fűtési berendezések:

Ha ez a jelzés nem több, mint 3,5 kW, a csőszakasz legyen 14 cm.
Amikor a termikus kapacitása 3,5 kW 5,5 kW-ra emeljük 20 cm átmérőjű.
Amikor a termikus kapacitása 5,5 kW és 7,5 kW - 27 cm.

kémény hossza alapján számítják ki az alábbi szabályok:

Minimális magassága, képes létrehozni a szükséges tolóerő - 500 cm.
Lehet vezetni, és gerinc a tető - a kémény cső szükségszerűen felett a gerinc legalább fél méter.
Ügyeljen arra, hogy a tetőfedő anyag. Ha ez történik gyúlékony komponenseket a tető fölé kell emelkednie, cső egy méter és fél jobban.

Fontos! Ha a ház mellett van egy építési műszaki, ami több, mint a magassága, mint a lakóotthon, a kémény felett kell elhelyezni a tetején a bővítmények a tető 1 méterrel.

A cső magassága helyétől függően

Mi határozza meg ezt a paramétert, fontos, hogy figyelembe vegyék a helyét a kémény kapcsolatban a tető gerincén. Itt is minden egyszerű:

Ha a cső a gerinc az egész 1,5 m, a felső részét a cső kell fölé emelkedik a gerincen a két láb.
Ha a kémény található, 3 méterre a gerinc, a magassága is lehet ugyanazon a szinten vele.
Ha a távolság a kémény és a gerincen a több mint 3 méter, magassága lehet az áramköri szinten tartott szögben 10 fokos a horizonton gerincen.

elhelyezés tervezés

Telepítése egy kémény a lépcsőház ajtóban

A szokásos szendvics kémény - építési amely összeállítva az egyes szegmenseket. Mindegyik egy cső, amelynek belsejében van egy másik, de kisebb átmérőjű, és egy sűrű szigetelőanyag közöttük. Ház - a külső réteg - rozsdamentes acélból. A belső réteg is készül, acélból, amelynek korrózióálló védőbevonat. Vannak más minták, például réz, sárgaréz, alumínium. A réz drága, sárgaréz is drágább, mint a rozsdamentes acél.

Alumínium - olcsóbb anyag, és alkalmazása jelentősen csökkenti a költségeit a kémény. De a művelet során, akkor kitágul és összehúzódik fűtött, amikor lehűl újra. Ennek eredményeként a kémény szorítás eltörhet. Ezért a szakértők tanácsot, hogy vesz egy szendvicset az építmény, amelyben a két fém alkatrészek acélból készül. Midway köztük a bazalt szigetelés.

Ennek használata ad egy csomó előnye van. A kőzetgyapot nem fél a hőmérséklet-változás, kémiai és fizikai hatások, és kiváló hőszigetelő tulajdonságokkal. A különböző gyártók különböző vastagságú hőszigetelés. A minimális érték a - 25 mm-es, és a maximális - 60 mm. Hogyan működik a telepítés? (3)

A telepítés menete a következő:

A méret a szendvics szegmens - 1 méter. Amikor telepíti az ember egyszerűen behelyezzük a többi. És gyűjtsük össze a kémény kezével kell alul lennie a kemence, fokozatosan halad felfelé. Vegyük az első cső elem és csatlakoztassa a cső cső kemencébe. Hely varrás borított egy speciális kupakot a szigetelést. További mérő egyes szegmensek helyezünk egymásra.

Figyeljen! Az egyik cső vége mindig összeszűkült. Ennyi, és illessze be a következő csövet. Minden egység kell gyűjteni oly módon, hogy a kondenzvíz, amely felhalmozódik a művelet során a kémény befolyhat le.

Dokkoló úgy hajtjuk végre, hogy a felső burkolat és a belső a kémény cső szorosan egymásba. Legyen jobb kezük nehéz. Ezért lehetséges, hogy vegye igénybe a trükk. A belső cső kell húzni a 15 centiméter, beszúrni egyik cső másik, és csak ezután csatlakoztassa a külső burkolatok.

Ízületek tovább kell erősítenie a hevederek, amelyek kapcsolódnak a szabvány. Mi létre, és szűkíti azokat az ízületek körül a hagyományos acélhuzal. Pre-kezelni kell az ízületek tömítőanyaggal, különösen mivel az eladás készítmények, amelyek specifikusan kemence berendezések.

A kémény is található a házban, vagy meg kell kiengedjük, és csatlakozik a falhoz.

Hogyan biztosítható a szerkezet stabilitását a levezetése ki?

Acél szerelése kémények

Minden 2 méter a külső kémény szerelvény zárójelben csatlakozik a falhoz. Ha megadta egy pólót vagy kilakoltatás, az egyes részeket is rögzítve van a falhoz. Ez lehetővé teszi, hogy a szerkezet függőleges és összeomlásának megelőzésére alatt egy erős széllökés. És ezáltal csökkenti a terhelés az összekapcsolási elemekkel. Ha ez szükséges ahhoz, hogy egy bizonyos időközönként a fal és a csövet.

Fazekasok hívják otstupkom. Értékét a szigorúan tervezett. A számítás figyelembe veszi a falvastagsága kazánok vagy kemencék, a jelenléte nyitott vagy zárt kemencék, valamint a foka gyúlékony anyagok, amelyek díszített fal. Például, ha a héj vastagsága 6,5 cm, van egy zárt tűztér és a fal nem tűz- semmi otstupki értéke 50 cm. A 12 cm, ha a vastagsága a kemence, és a fal jól védett tűz elleni, azonos lehet otstupka 20 cm.

Figyeljen! Egyes gyártók a csomagolás termékeik műanyag csomagolást. Összeszerelése előtt az egyes elemek kell bizonyosodni arról, hogy távolítsa el azt.

Mi van, ha kell telepíteni egy kémény két fal között, vagy azon belül egy doboz?

Ebben az esetben meg kell tenni a fal külső 2 az ablakon. A méretek az egyes - 150 sq. cm Egy lyuk célszerű elhelyezni az alján, és a többi -. tetején. Ha zárva változat otstupki feltétlenül kell gyűjteni a padló nem éghető anyagból.

Hogyan lehet mozgatni az átfedés?

Néha szükség van, hogy visszavonja keresztül kifelé a cső átfedő. Ezt meg lehet tenni segítségével egy dobozt, amelynek a belsejében van egy lyuk. Ez egészül ki csőbe - egy speciális elemet használnak meghatározott célokra. A vastagsága a doboz kell lennie 7 cm-es vastagságban nagyobb átfedést. Az egyetlen módja, hogy megvédje a tető a tüzet. De ahhoz, hogy biztosítsák a biztonságos használatát a kémény legyen nagyon ragaszkodunk a mezőbe felső és kombinálni a terveiket.

Pipe ugyanakkor nem lehetnek ízületek. Ez egy nagyon fontos pont. Mielőtt a saját kezével kell telepíteni elválasztó doboz, meg kell tennie a megfelelő marker elrendezést. Ebben a szakaszban, mondván, hogy annak szükségességét, hogy előre intézkedés 7-szer, majd vágjuk, nagyon fontos. Készíts egy lyuk a mennyezeten, ha a megfelelő be van jelölve, és a cső helyes.

Hogyan készítsünk egy csőszigetelést

Telepítése után a vezeték és cső a kémény alaposan meg kell szigetelni. Ezekre a célokra fóliát szőnyeg alapján bazalt, kezelt tűzálló masztix. A lyuk a tetőn is kívánatos elkülöníteni. Ebben az esetben azt kell használni szigetelés ásványgyapot alapú. Azt javasoljuk, hogy feküdt az összes lyukat, amelyek érintkeznek a csővel.

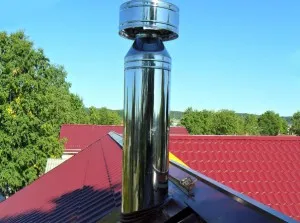

A következtetés a kémény a tetőn

Szerelés tetőn kémény

Nyomtatás a szendvicset cső a tetőn lehetővé teszi egy speciális linket. Fazekasok hívják a tető csomósodás. Ez az elem van kiválasztva figyelembe véve a tető dőlésszöge. Ismerve őt, hogy könnyű lesz, hogy végre a saját kezében van, és ebben a fázisban a munka. Ez három művelet:

Marker jelöléseket alkalmazva a belső oldalán a tető.
A kezek vágott lyukat tartalmaz, amelynek átmérője megfelel az átmérője a kémény.
Végzett szigetelés. Ehhez kapcsolódik, hogy a belső tető horganyzott acéllemezből. Ez előre vágott lyuk egy kémény és kisül, miáltal a külső csőbe. Tetőtéri szerelt vágási. Megy át annyira, linkek eléréséhez szükséges a tervezett magasságot. És majd a tetején biztonságos esernyő, amely megvédi a kémény esőtől.

Figyeljen! Ezen az állomáson áthaladó tető kémény cső nem lehet ízületek.

Jellemzői működését a kémény

Szendvics cső - új generációs termék. Van egy csapat kialakítása, ami nagyban leegyszerűsíti a telepítés egy megbízható kémény. De míg ez működik a felhalmozódott korom. Meg kell tisztítani kétszer a szezon során. Ellenkező esetben, a magas kockázatot a hasznos keresztmetszeti területe a cső, amely csökkenéséhez vezet a tolóerő.

Hogyan működik a cső rendesen

Tehát meg kell állandóan tisztítani a füstcső. Ahhoz, hogy megkönnyítsék az alsó része egy speciális üveg telepített vagy csatolt ajtó hozzáférést biztosít a belsejében a szendvics csövet. Vannak szabályok, amely megakadályozza a korom keletkezik réteg. Itt vannak a legfontosabbak:

Az égetés kemence vagy kandalló kell használni a lehető legkisebb a fa tűlevelű fák. Égés, hogy titkos gyanta, amely gyorsan rendezni a belső falakon a szendvics cső.
Ugyanezt az eredményt lehet elérni, ha kemence dobja a nyers fa. Fazekasok arra figyelmeztetett, hogy a nedves párok ugyanolyan veszélyesek a kémény, valamint a gyanta.
Nem szükséges minden egyes alkalommal, hogy éget a kemencében a háztartási hulladékhoz.
Ha a házban volt egy fatüzelésű kályha vagy kandalló, győződjön meg róla előre, és zagotovte tűzifát. Vásárolja jól szárított fa.
Mivel a hatékony megelőzés a végén a kemencéből a kemence dobja karjait nyárfa fa. Ők nagyon gyorsan kiég és ad egy nagy láng ég jól korom a kéményben.

általánosítás on

Megfigyelése a fenti szabályokat, akkor lehetséges, hogy vállalja a kockázatot és hajtsák végre a telepítést. T - A telepítés a kémény szendvics a kezüket - főbb szakaszait telepítés D - Helyes telepítés a kémény szendvics a kezüket - munkaigényes folyamat. Ez megköveteli a szigorú előírások és tűzvédelmi előírásoknak. Jellemzőinek ismerete minden egyes szakaszában a telepítés nagyban megkönnyíti. K - telepítése szendvics cső kémény saját kezűleg
