Telepítése az üzemanyag-szivattyú egy dízelmotor
Az üzemanyag fecskendeznek egy dízelmotor égéstér meggyújtjuk azonnal, de egy idő után úgy, hogy készítse el az öngyulladás. Ez idő alatt, a főtengely van ideje, hogy megforduljon néhány szöget. Ezért az injekciót kell kezdeni, mielőtt az öngyulladás m. E. Előre amikor a dugattyú, véget a sűrítési ütem nem éri el a. m. m. a megadott szöggel és a forgatás a főtengelyt.
Üzemanyag-befecskendezés, a korábban szükséges, ami ütés, a teljesítmény csökkenése, fokozott kopás részei a forgattyús mechanizmus. Kései injekció megjelenik dymlenie, fogyasztás és csökkenti dízel. Dízelmotorok különböző típusok különböző szögekből legkedvezőbb kezdete időzítés a tüzelőanyag-befecskendező, mert van egy másik formája a égéskamrák, henger átmérője, a elrendezése fúvókák.
A szivattyút a gázolaj. Ahhoz, hogy az üzemanyag kezd fecskendeznek mondta pillanatban, az üzemanyag-szivattyú kell kezdeni etetés a fúvóka előtt, előre szög p. Ez azért van, mert amikor az injekciós üzemanyag kitágul, és a nyomás továbbított a szivattyú a fúvóka hullámok.

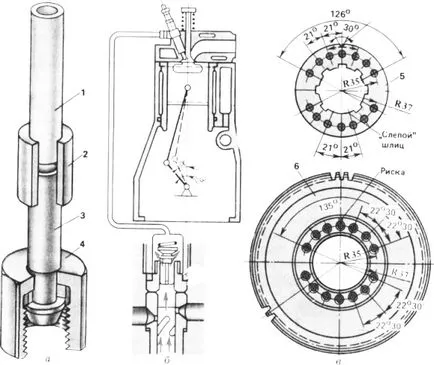

Ábra. 1. amikor a check Start tüzelőanyag: a - momentoskop; b - a rajz magyarázatához szögek és kezdeményező az injekció üzemanyag; egy - a helyét a kapcsolási lyukak a meghajtó alkatrész; 1 - átlátszó csövet momentoskopa; 2 - gumicső; 3 - nagynyomású üzemanyag vonalszakasz; 4 - Union anyával; 5 - hornyos peremet; 6 - szivattyú meghajtó fogaskerék
Ha az üzemanyag-szivattyú eltávolítjuk a dolgozó dízelmotor, nem érti, és nem volt szabályozva, akkor kerül a helyére úgy, hogy visszaállítsa az eredeti helyére a vezértengely képest a főtengelyt. Ezt úgy érjük el, hogy egy széles nyílásba az depresszió a perem 5 Ez a pozíció óvatosan (hogy ne sértse meg a tömítést) vezetünk át a szivattyú rögzítőperemmel a pajzs nyílás (ház) a vezérmű szivattyú meghajtó hüvely és a csatolt szivattyú csavarok, szigorítása ezeket egységesen.
Ha a szivattyú szabályozott vagy nem értették, a telepítés után a dízelmotor, szükség van, hogy ellenőrizze és állítsa be a szöget az üzemanyag-befecskendezés kezdési időpontját. Ahhoz, hogy megtalálja az előleg szög leggyakrabban használt eszközök - momentoskop amely fel van szerelve az üzemanyag-szivattyú fúvóka helyett az üzemanyag, ami a fúvókát. Ezért az előzetes szög injekció kezdő üzemanyag-befecskendező telepítés során a dízel szivattyú által ellenőrzött szög előrenyomuló ellátási indul üzemanyag-szivattyút.
Annak ellenőrzésére, és állítsa be a következő.
1. A töltőpisztoly szerelt momentoskop egy átlátszó csövet.
2. Kapcsolja ki az üzemanyag-ellátás és a forgó főtengely, a cső tele van üzemanyaggal. Felrázva, megszüntetve egy részét az üzemanyag, hogy annak szintje a csőben.
3. Lassan forog a főtengely, nézze meg ezt a szintet. Elején a kínálat, csak akkor, ha az üzemanyagszint elkezd emelkedni (remeg), a tengely forgása leáll.
4. Határozzuk meg a helyes telepítés a szivattyú alapuló tervezési jellemzői dízelmotor. Például, dízel D-beállító csavar 240 le van csavarva a menetes furat a hátsó lap és a dízel ház nenarezannym végéhez behelyezett ugyanazon a nyíláson egészen a lendkerék. Ha a csavart a mélyedésbe kerüljön fúrt lendkerék, ez azt jelentené, a helyes telepítést a szivattyú: ellátási kezdeni időzítés szög - 26 ° egy. .. M t a Diesel A-41 erősíteni elleni főtengelyszíjtárcsa vagy tormozka traktor tengelykapcsoló nyíl, és felvisszük a szíjtárcsa (tormozok) két kockázatok: az első, amikor a kiindulási emelkedni üzemanyag cső momen-protoscopy, és a második, amikor a dugattyú a. . M. R Ha a távolság az ív a tárcsa kockázat 50 ... 55 mm, ez a pont a megfelelő szögben, a start benzin - 27 ... 30 ° max. m. r.
Beállítása kezdete üzemanyag-ellátás. Ha az előleg az több mint 3 ° -ot, mire van szükség a dízelmotor, hogy állítsa be a szöget. A dízelmotorok, ahol a bütykös tengely van összekötve szivattyú meghajtó fogaskerék bordás perem (D-240, RMA -18N, D-144) le van csavarva két csavar rögzítéséhez karimát a hajtómű hajtókar és ez együtt a szivattyú tengelye a forgásirányban (az irányt lemez „+”) -A növelése előre szög vagy ellentétes irányban (szemben a védjegy „-”) - annak érdekében, hogy csökkentsék ezt a szöget. A távolság a szomszédos lyukak a bordázott perem 21 °, és a között az említett menetes csavarfuratok fogaskerekek - 22 ° 30”. Ezért, ha csavarja ki a karima csavarok és becsavarjuk a szomszédos pár elszívónyílások az átmérő mentén, a spline karima, és vele együtt, és a bütyök a szivattyú tengely elfordul az 1 ° 30”, és a szög a tüzelőanyag-ellátás időzítési változást 3 ° forgását a főtengely.
A dízel modellek elején az üzemanyag-ellátás ellenőrizzük igazító jelek vannak jelen mozgatható és fix részből áll.
