szerves üveg - kémiai enciklopédia
A folyt szerves konstrukciókat. anyag, ahol a viszonylag nagy szilárdságú. kis sűrűségű, nagy átlátszósággal, alacsony törékenység, vízállóságot. alkoholok. dil. a-t és a lúgok. biol. környezetben. A céltól függően a bevezetett szerves lágyítók üveg. színezékek. opálosító, stabilizátorok és mások. A ch. arr. gyökös polimerizáció a blokk.
A prom-STI, a „szerves üveg” leggyakrabban kifejezés egy ív polimetil-metakrilát. Az ilyen szerves üveg polimerizációval kapjuk a metil-metakrilát jelenlétében. iniciátorok - benzoilpe-roksida, lauroil-, az azo-bisz-izobutironitril, vagy hasonlók Egyéb komponensek: lágyítók, Ch .. arr. észterek tereftálsav to-te; -soluble színezékek vagy diszperz org. festékek; színszűrő a szigetek-benzotriazol-származék. benzofenon. szalicilsav-észterek-you; polisztirol-opálosító és pigmentek; hőmérsékleti stabilizátorok, vezetőképes adalékok. amely lehetővé teszi, hogy amíg a szerves üveg hőálló akár 200 ° C--akrilsav monomerek. sztirol. december S-és N-tartalmú vegyületek.
Polimerizációt oly módon végezzük 2 fokozatban; Először egy polimert az alacsony mól. tömege tonnában. hívott. prepolimer viszkozitása 0,5-2,0 Pa-s, a-Ing kombinálva vannak másokkal. összetevők és formába öntjük, így egy lap. A második polimerizációs lépést követően hajtjuk végre egy vákuum szűk. formák egy bizonyos tartjuk. mód. T RA folyamat típusától függ, és viszkozitása a prepolimer. iniciátor koncentrációja, vastagsága jövőben plexi. Általában p-CIÓ végezzük a lassan képződik (24-48 óra), amíg a monomer konverziója> 90%. Kerekítés a folyamat T-PAX közel a lágyuláspont a m-D (
120 ° C). Az adagolás befejezése után a forma p-TION-ra hűtjük, 50 ° C-on, és kívánt esetben polimer „orientált.” Ez a művelet úgy hajtjuk végre, nyújtás síkjában a fűtött lágyuláspontja feletti m-ture szerves üvegből ezt követő lehűtésével kifeszített állapotban, ami nagymértékben növeli a plaszticitás. kommunikációs szigetekre. Így a szívósság m. B. nőtt 1,5-2,0-szer, a nyúlás-at 1,5-5,0, repedéssel szembeni ellenállás - 10-1000-szer; temp törékenység tolódott alacsonyabb olvadáspont. Orientált szerves üveg kevésbé érzékeny a stressz sűrítők és ellentétben irányítatlan elpusztult becsapódáskor helyben. Végül a szerves üvegtáblák lehűtjük terhelés alatt.
Néha szerves üvegtáblák kapott fotopolimerizálással jelenlétében. érzékenyítő (pl. a benzoin), amelyre a monomer megtöltött formát UV fénnyel besugározzák, a gélt képez. és ezután a folyamat zajlik a hagyományos módon.

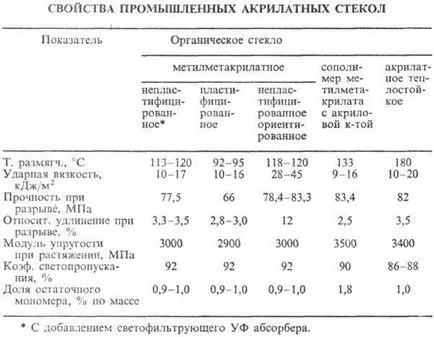

Síküveg vákuumformázás ökológiai feldolgozott. tüdőgyulladás moformovaniem és bélyegzés. Termékek komplex alakzat jön létre azáltal fröccsöntéssel vagy extrudálással granuláljuk. polimer. kapott előállítása ömlesztett polimerizálással. Holy Island bálba. akrilát szerves üvegek a táblázatban megadott.
Polikarbonát szerves üveg, azzal jellemezve, hogy nagy ellenállást a törési becsapódáskor (szívósságát 100 kJ / m 2), amelyeket extrudálással polikarbonát pellet. Javítása időjárásállósága a szerves üveg annak készítményt bevisszük UV fény abszorberek, hogy javítsa a kopásállóság a védő bevonatot alkalmaznak, vagy öntettel-STI keresztül ragasztott rugalmas fóliából szerves akrilüveg lapok.
Ahhoz, hogy javítani egy kommunikációs-alkalmazott szerves többrétegű üveglap, to- kapott ragasztással együtt különböző üvegek szerves elasztikus filmek polivinil-butirál. poliuretán és mások. pl. Triplex (háromrétegű), pentaplex (5 réteg), poliplexek (5). Laminált üveg m. B. nem csak december szerves üveg típusok, de a szerves üveg és szervetlen sókat. üveg. Ahhoz, hogy a kötszer-sti szerves üveg vezetőképesség, képessége, hogy tükrözze a hő ellen védett, az elektromágneses. sugárzás és mtsai. a kötszerek-st üveg vákuumos letétbe fémrétegek. ötvözeteik. oxidok és sók.
A szerves tölt ki légi közlekedésben használt és mások. Jármű-szigetek, pp sziget, orvosi, műszerek, vegyi anyag. prom-sti, optika, világítástechnika.
Irod Marek A. Tomka M. akril-polimerek. per. A chesh. M.-L. 1966 Encyclopedia polimerek. Vol. 2, M. 1974. o. 504-10; Gudimov M. Perov B. V. plexi, M. 1981 Szerves üveg és metakrilát-WIDE képző polimerek. Katalógus, Cherkassy, 1987. E. G. Sentyurin.
