Annak meghatározására, az összetétele a szerelési egység egy külön A4 formátum specifikáció végezzük. A forma és eljárás töltésére meghatározott előírások GOST 2,108-68.
A fejléc (első) lap specifikáció van egy fő felirattal (GOST 2,104-68) formájában „2”, és az azt követő lap - alakú „2a”.
A specifikáció szakaszokra oszlik, amelyek székhelye a következő sorrendben: dokumentáció, rendszerek, részegységek, alkatrészek, standard termékek, egyéb termékek, anyagok és alkatrészek. Ezek jelenléte határozza meg a termék összetételét.

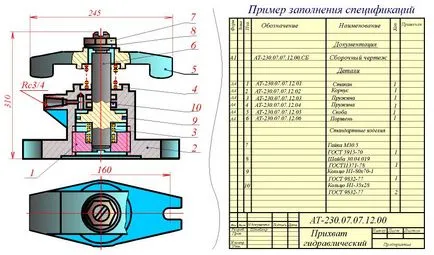

Ábra. 1. Műszaki összeállítási rajz.
A leírás képzésére összeállítási rajzok, mint általában, az alábbi részekből áll:
1. Documentation (összeállítási rajz);
2. A szerelési egység (ha van ilyen);
4. Standard termékeink;
5. Anyagok (ha van ilyen).
A legtöbb összeállításrajzokat leírás három részből áll: 1., 3., 4..
A neve minden egyes rész jelzi a fejléc a „Név”, és kiemeli a finom vonal. Az alábbiakban az egyes címek szabadon marad, egy sort a fenti - legalább egy szabad húr.
1. A „Dokumentáció” szakaszban teszik tervezési dokumentumokat a szerelő egység. Ebben a részben illik „Assembly rajz” a tanítás rajz.
2. A „Assembly egységek” és a „Részletek”, hogy azokat a részeket a szerelési egység, amely közvetlenül megy be abba. Minden ilyen szakaszok az alkatrészek kerülnek rögzítésre a nevüket.
4. A „Anyagok” című részben, hogy az összes anyagot közvetlenül a közgyűlés tagjai egységet. Anyagok által rögzített fajok és meghatározott sorrendben CCITT 2,108 - 68. Az egyes típusú anyagok rögzített alfabetikus sorrendben nevét anyagok, valamint a határ az egyes tételek - növekvő méretei és egyéb paramétereket.
Grafikon leírás kitöltve a következőképpen.
A „Format” jelzi a formátumot a kijelölés.
Az oszlop „Pos.” fel kell tüntetni a sorozatszámot része a szerelési egység megfelelő sorrendben való belépés a leírásban. A „Dokumentumok” oszlop „Pos.” ne töltse.
Az oszlop „megjelölés” megjelölés azt mutatja, szerves része az egység, például egy olyan szerkezet:
AT 228.06.25.28.05 ahol: AT - Kar;
228 - száma a csoport;
06 - es számú munkát;
25 - verziószám;
05 - cikkszáma.
A szakaszok „Standard termékek” és a „tartalom” oszlop „Megnevezés” nincs kitöltve.
A „Név” oszlop jelzi a neve része a szerelési egység.
Minden nevet írt egyes szám alanyesetben.
Rész nevek általában egy szót. Ha ez két szóból áll, az első főnév írja például: „Fogaskerekek”, „anyával”. Név standard termékek teljes mértékben meg kell felelniük a szimbólumok, a normák, például:
Bolt M12 * 1,25-8g * 30.48 GOST 7798-70
A „szám”. Oszlop jelzik az alkatrészek száma, hogy rögzíteni kell a BOM (szerelési egységeket, alkatrészek) egy termékre az „Anyagok” - a teljes összegét anyagok egy terméket, annak megjelölésével, mértékegységek.
