Szabványos ATX tápegység

Táp, ATX szabvány. Amikor kiválasztja a tápegység fő paraméterek: standard ATX verzió működéséhez szükséges a számítógép és a tápegység kapacitását és kompatibilitását tápegység UPS (szünetmentes tápegység).
Szabványos ATX meghatározza a mérete, kialakítása és egyéb jellemzői a tápegység, valamint a stressz tolerancia terhelés alatt. Ez a szabvány azt tartaná.
Abban a pillanatban, vannak olyan változatai ATX:

A fő különbség változatai ATX szabvány bevezetni egy új csatlakozók és új távvezetékek. Az első sorozatban a sorban 5 használják elsősorban, és a második + 12V

Részletek a változat a ATX tápegység

Az egyik fő fejlesztője ATX az Intel. Minden dokumentáció található a www.formfactors.org hivatalos honlapján, azt írják követelmények gyártói alaplapok, hálózati egységek és épületek. Követelményeket és ajánlásokat tápegységek szabályozza című dokumentum ATX12V tápegység Design Guide (PSDG).

ATX12V szabvány adták az átállás az új architektúra NetBurst. A fő újítás ATX12V, összehasonlítva ATX 1.3, volt a változás a CPU a + 12V helyett + 5V, és egy új, tápcsatlakozó 4-pin + 12B (csatlakozó ne legyen, ha a lehetséges legnagyobb árama + 12V kisebb, mint a 10A) .

Szabványos ATX tápegység

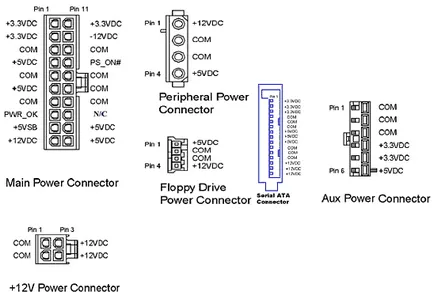

Csatlakozók szabványos ATX tápegység 1.1

Szabványos ATX tápegység

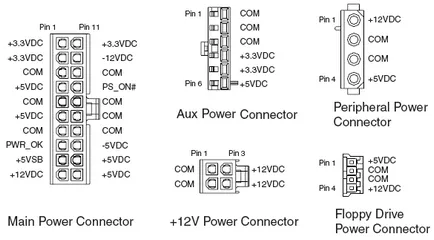

Csatlakozók szabványos ATX tápegység 1.3


Version ATX 2.0. összehasonlítva az ATX 1.3 verzió már jelentősen megváltozott. Elsődlegesen áramok - ez volt emelkedett + 12V és csökkent 3,3 és + 5V. szabványosítása tápegység 350W és 400W vezették be (ha a tápegység kapacitását a fenti 300W, az ajánlott 16 AWG vezeték). Váltotta ATX tápkábelt a 24 tűs helyett 20-pin, és hozzáadjuk + 3.3V, + 5V-, + 12V, COM ( "Föld"), a hatalom, hogy a PCI Express eszközök és SATA tápkábelt.

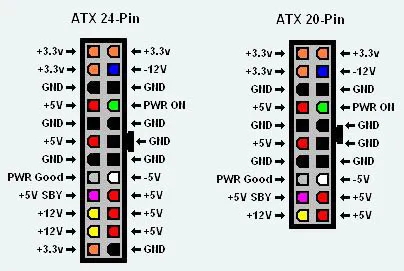

Csatlakozó 24-pin ATX teljes mértékben kompatibilis a 20-pin ATX mind mechanikusan és elektromosan.

Az változatai ATX 2,01 és ATX 2.2 volt vvedna szabványosított tápegység kapacitása 450W; egyszerűsített követelmények áramok vonalakon keresztül + 3,3 V, + 5V, + 12V; megnövekedett követelmények hatékonyságát + 5V állni.

Szabványos ATX tápegység

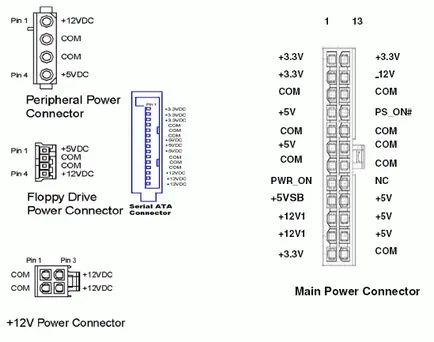

Csatlakozók tápegység szabványos ATX 2.x

Szabványos ATX tápegység
