Rajz méretek a rajzokon - műszaki rajzok
GOST 2,307-68 megállapítja, hogy a meghatározásának alapját pixel értéket képviselő termékek és elemek méretű számok a rajzon. A meghatározásának alapja a szükséges pontosságot az a termék előállításában szerepelnek a rajzon tűrések mérete és alakja tűréseket, és a felületek.
Ábra. 81. méretezés (* - méretek a referencia)
Összesen méretek a rajz minimálisnak kell lennie, de elegendő a gyártás és a termék ellenőrzése.
A méretek nem kell elvégezni a rajzon, és induljon el a könnyebb rajzolás, az úgynevezett referencia. Ők vannak jelölve a rajz és a leírások rögzítik: * Méretek referencia.
Referenciaként az alábbi méreteket:
a) az egyik dimenziója a méretek a zárt áramkört. Tűrések az ilyen méretek nem szerepelnek a rajzon (1. ábra);
b) a méret, átadott rajzok termékek üres (2. ábra) .;
a) méreteit meghatározó helyzetét az elemek által feldolgozandó egyéb részei (3. ábra) .;
d) méretek a összeszerelési rajz, amelyek meghatározzák a határhelyzeteibe az egyes szerkezeti elemek, például a stroke, a stroke belső égésű motor szelepszár és m. o.;
d) méretek a összeszerelési rajz, átment a rajzok alkatrészek és használt helyének és összekötő;
e) méretei a összeszerelési rajz, átment a rajzok részeit;
g) a méretei alkatrészek (komponensek) a profilos, alakú, lapos és más hengerelt, ha azok teljesen szerepel a cím blokk a „anyag.”
Ábra. 2. A halasztott
Ábra. 3. A meghatározó méretek rajzok termékek üres. elemek helyzete a részleteket (* - méretei hivatkozási, ** - folyamat ellendarab).
Nem szabad megismételni méretű, de azonos elem a különböző képek, a leírásban, címpecsét és előírásoknak.
Lineáris méretek és tűrések lineáris méretei a számok azt mutatják, milliméterben nem rendelkező egység. Ha a méretek nem kell, hogy jelezze, milliméterben, és más mértékegység (centiméter, méter, és így tovább. D.), A megfelelő háromdimenziós szám által rögzített egységek kijelölése (lásd, m) vagy megjelölt a specifikációban.
A szögletes méretek és tűrések szögméretek jelzett fokban, percben és másodpercben a kijelölése egységet, például 4 °; 4 ° 30 „; 12 ° 45'30 „; 30 ° + r; 30 ° ± 10”.
A dimenzióértékek hogy egyszerű frakciók nem megengedett, kivéve a méretet hüvelyk.
Amikor a helyét az objektum elemek (.. nyílások, hornyok, fogak, stb) ugyanazon a tengelyen vagy az egyik kerületi méretei meghatározó ezek viszonylagos helyzetére alkalmazzuk a következő módon: - a közös alap (a felületi irányában) - ábra. 4, és; - méretének megadását több csoport elemek több közös bázisok - ábra. 4b; - meghatározó méretek között a szomszédos elemek (lánc) - ábra szerinti. 4, a;
Minden méretű támaszkodik kiviteli tervek azt mutatják, eltérések.
Nem adhatja meg eltérések:
a) méretei zónák meghatározása különböző érdessége az azonos felületi, a hőkezelés zóna, bevonatok, befejezi, recézés stb. o.;
b) a mérete termékek részeit az egyes termelési-definiált juttatás illeszkedést.
A méretek a rajzokon fel kell tüntetni a méretszöveget és méretvonalakra. Ebben a dimenzióban vonalak adta:
a) a vonal szegmens - a szegmens ezzel párhuzamosan, és kiterjesztése vonalak - merőleges dimenziós (5a ábra).
b) szög - például egy ív középpontja a tetején, és a mellék vonalak - Radial (5b ábra).
c) ív - koncentrikus ív, és segédvonalak - párhuzamosan a felezővonal a szög és a dimenziója száma alkalmazott jel (5c) ;.
d) megengedett pozicionálási segédvonalak íves radiális méretben, akkor is, ha koncentrikus ívek, meg kell határoznia, hogy mely kapcsolódik a méret az ív (ábra. 5d).
Ábra. 4. méretezése a helyét tárgyakat egy tengely mentén, vagy ugyanazon kör.
Ábra. 5. Alkalmazási mérete és segédvonalak.
Méretvonalat legjobban alkalmazni kívül a vázlatot a képet. Ez végezhet méretvonalak közvetlenül a látható szintvonalak, tengelyirányú, és a többi pivot vonalak (ábra. 6.).
Távolság méretvonal a párhuzamos áramköri vonalak axiális bypass és egyéb vonalak, valamint a távolság a párhuzamos méretvonalak között kell lennie 6-10 mm, és az összeállítási rajzok és a rajz közönséges fajok méretvonalak távolságban elrendezett legalább 10 mm-re a külső kontúr vonalon.
Ne használjon körvonal, axiális, pivot és segédvonalak a dimenziót.
Meg kell, hogy elkerüljük a kereszteződésekben a méret és a segédvonalak (lásd. Ábra. 6.).
Extension vonalak által hordozott látható szintvonalak; meg kell haladniuk a végén a dimenzió vonal nyíl 1-5 mm.
Ábra. 6. végrehajtása méretvonalakra kontúr vonalak.
Méretvonalakra végezhetjük egy szikla a következő esetekben:
a) amikor meghatározza a kör átmérője mérete függetlenül attól, hogy a kerület teljes egészében vagy részben látható; ahol a szaggatott vonalak, hogy további háromdimenziós kör középpontjának (7. ábra, de.);
b) a méret a szubsztrátum alap, nem látható az ábrán (ábra. 7b).
A dimenzió vonal nem szakad meg, ha a termék képe egy kis szünetet.
A mennyiségben jelen lévő elemek nyilak Kijelölt méretvonalak vastagságától függően a látható és felhívni a szintvonalak megközelítőleg azonos az egész rajz. Az alakja a nyíl és az hozzávetőleges aránya elemeinek ábrán mutatjuk be. 8.
Ha a méretvonal nem elég hosszú, hogy befogadja a nyilak rajta, majd a méretvonal folytatjuk mellék vonalak (vagy, sorrendben, a kontúr, axiális középvonalai és t. D.), és a nyíl alkalmazzák, ábrán látható módon. 9.
Ábra. 7. Törött méretvonalakra.
Ábra. 8. Forma nyíl méretvonallal.
Ábra. 9. alkalmazása a nyilak a méretvonalakra.
Ábra. 10. Alkalmazása a nyilak hiányt helyet.
Ábra. 11. Alkalmazása dimenziós számokat.
Amikor nincs elég hely a lövő méretvonalak elhelyezve láncú lehet helyettesíteni nyilak Serif alkalmazva 45 ° a méretvonalak vagy éles pontokat.
Ha a nyíl nincs elég hely miatt szorosan egymás kontúr vagy hosszabbító vezetékkel, ez utóbbit hagyjuk megszakítására, ábrán látható. 10.
Dimenziós szám felett alkalmazzuk méretvonalhoz lehető legközelebb annak közepén.
Dimenzió lineáris méretei különböző hajlamait dimenzió vonalak, ábrán látható. 11, b.
Ha szükséges méretezni az árnyékolt terület megfelelő sorok száma visszük fel a polcra-out (ábra. 11 c), és a szögletes méretek, ábrán látható. 11. Az övezetben található, a vízszintes felett középvonala, a háromdimenziós szám fölé helyezzük méretvonalakat a saját convexity; A zónában helyezkednek el az vízszintes középvonala, - az a része konkáv dimenzió vonalak.
Ábra. 12. Jelentkezés dimenzióértékek megtántorodott.

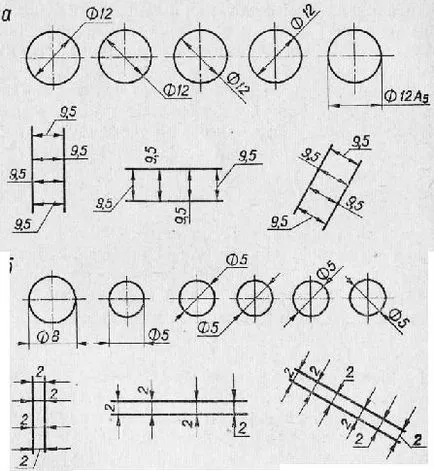

Ha több párhuzamos vagy koncentrikus méretvonalakat egy rövid távolságra egymástól az dimenziója őket Ajánlott az eltolt módon (12.).
Szögekhez kisebb méretű, ha a hely mérete a sorok kerülnek a polcokra, feliratokat minden zónában.

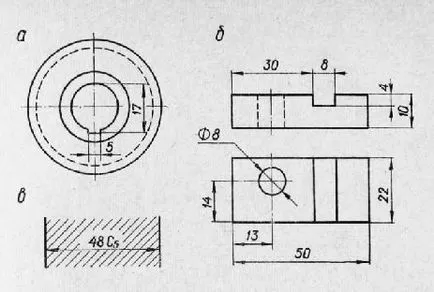

Ha a méretet alkalmaznak az írás méretszám nem elég a hely fölött méretvonalat ábrán látható. 13, és ha nincs elegendő hely a lövő, akkor alkalmazzák, ábrán látható. 13b.
Mérettú'résekke száma nem lehet elválasztani vagy határokon bármi volt vonalakat. Nem lehet megtörni a hurok sor az alkalmazás a mérete és alakja az alkalmazott metszéspontjában a méretet, vagy axiális középvonala. Azon a ponton, alkalmazása a méret a tengelyirányú központ vonalak és a kikelés vonalak megszakad (ábra. 14, a és c), valamint a számok, amelyek ugyanabban a szerkezeti elem (groove, kiemelkedés, lyuk, és m. P.), ajánlatos csoportokon egy hely, forgalomba őket a képre, amely a geometriai alakja ez az elem látható, legteljesebben (ábra. 14b).
Alkalmazása során a sugár dimenziót méretszám feltöltött nagybetűvel R. Ha a hordozó méretét a sugara a körív kell adnia a méret határozza meg a helyzetét a közepén, az utóbbi ábrázolták metszéspontjában elforduló vagy segédvonalak.
Amikor egy nagy értékű sugarának közepén hagyjuk megközelíteni az ív; ebben az esetben a térbeli tartományban látható egy törésvonal szögben 90 ° (ábra. 15a). Ha nem szükséges, hogy határozza meg a méreteket, hogy meghatározza a helyzetét az ív a kör középpontja, sugara méretvonallal nem vezethet a központ és a elmozdulva közepéhez képest (ábra. 15b).
Ábra. 13. Alkalmazása dimenzióértéket amikor helyet.
Ábra. 14. Alkalmazása dimenziós számok megszakítás axiális és pivot vonalak (a), keltetés vonalak (a) és csoportosításukkal egy helyen (b).

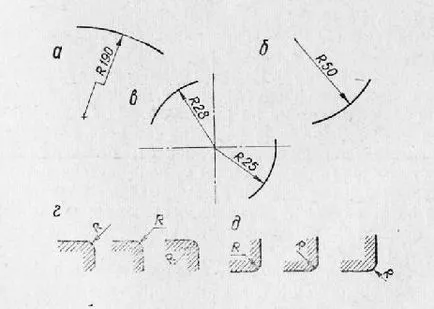

Ábra. 15. Alkalmazása a sugár mérete.
Ábra. 16. Rajz a mező mérete (a) és a téren (B).
Elvégzésekor több sugarak egyik középvonalától bármely két dimenziós sugár ne kerüljenek egy egyenesen (ábra. 15c). Méretei sugarak külső SKRU Glen alkalmazott ábrán látható. 15d, a belső lyukak - ábrán látható. 15 d.
Amikor hivatkozva az átmérő mérete (minden esetben) elé helyezzük a háromdimenziós szám jele 0; elülső méretek számát átmérője (sugár) gömb van elhelyezve túl aláírja ® 0 felirat nélkül „Sphere” (ábra. 16a). Engedélyezett szó „Sphere” write azokban az esetekben, amikor a rajz nehéz megkülönböztetni hatálya más felületeken, például: „Scope 0, 18” „Field of R 12”.
négyzetek alkalmazzák, ábrán látható módon. 16b.
Mielőtt dimenziós szám jellemző kúpos, hogy egy jel. hegyesszög, amely kell irányítani a a kúp csúcsánál (ábra. 17a). Mielőtt dimenziós szám, amely meghatározza a lejtőn, hogy egy jel. hegyesszög, amely felé kell irányítani, a torzítás (ábra. 17b).
Ábra. 17. Az kúpos méretek (a), és a meredekség (b).
Ábra. 19. kijelölése méretének több azonos elem egy termék.
Ábra. 20. Alkalmazása lineáris és szögméretek.

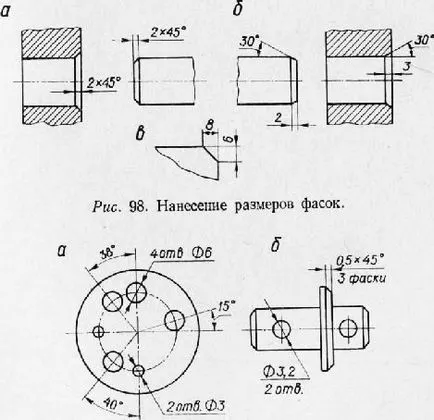

Méretek letörés szöge 45 ° alkalmazzák, ábrán látható módon. 18. a. Ha a letörés más a szögben, jelzik az általános szabályokat - egyenes és sarkos méretű (18. ábra, b.) Vagy két egyenes méretei (18. ábra, c.).
Méretek több azonos elemeket a termék általában alkalmazott egyszeri megadásával polc-callout elemeinek száma (ábra. 19a). Megadhatja az elemek száma ábrán látható. 19b.

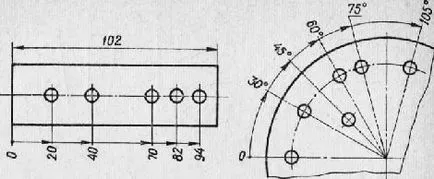

A nagy számú, a teljes mérete a bázist hagyjuk, hogy lineáris és szögméretek, ábrán látható. 20; Ez magában foglalja a teljes dimenzió vonalat a jel a számát és méretét alkalmazzák az irányt segédvonalak végükön.
Ábra. 21. koordináta egy módja a rajz méretei.
A nagyszámú hasonló elemek cikkek egyenlőtlenül oszlik a felszínen, a módszer lehetővé tette a koordináta méretezés jelző számokat a pivot tábla (ábra. 21).
