PTC egy ellenőrzést a használhatósági
A legtöbb CRT televíziók degaussing rendszer, amely integrált PTC. Hogyan lehet ellenőrizni egy áramköri meghibásodás esetén egyedül, meg kell tudni, folytatni kívánó javításokat a saját tulajdona. Element fizikai tulajdonságai, hogy ellenőrizni tudja a szokásos Ohm.
elem tulajdonságai
Meg kell vizsgálni, hogy milyen PTC, hogyan lehet tesztelni, hogy egy lánc - világossá válik később. Ez az elem képes a változó tulajdonságok a hőmérséklet függvényében. A fizikai mennyiség mért ellenállás. Szobahőmérsékleten értékek ohmmérővel mutatják egységek vagy tíz ohm.

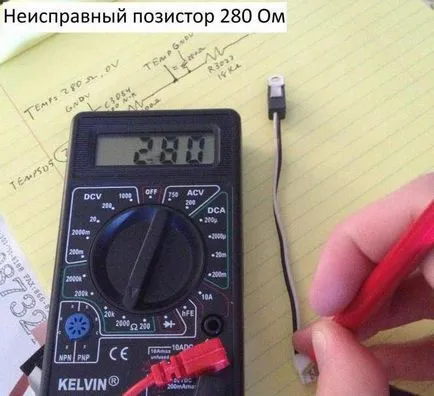

Hevítve, az ellenállás nagy párt változni kezd. Értékek Ohm már azt mutatják, több száz fontot, és azt mondja, hogy a normális állapot egy elem - a hibás PTC. Hogyan lehet ellenőrizni, ha felmerül a gyanú, egy meghibásodott áramkör? Ways a probléma megoldására az alábbiakban mutatjuk be.
Köszönhetően annak tulajdonságait hidegvezetők széles körben használják a mikroelektronika különböző célokra:
- Teljesítmény védelmi áramkört. A megnövekedett áramfelvétel felmelegszik elem és ellenállás növekszik a maximum, ha van áram építménnyel.
- A fűtési körök. Hála a PTC termisztor végrehajtott automatikus fűtés rendszer.
- Az áramkörök hőmérséklet-érzékelők.

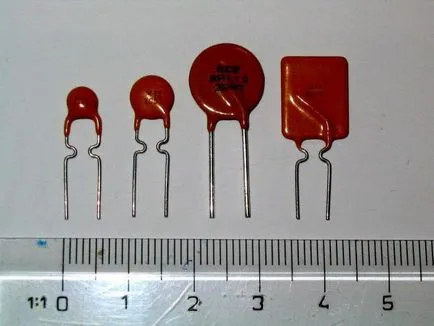

A belső elem eszközt
Ellenállás megváltoztatja ellenállás hő, valamint a PTC. Hogyan lehet ellenőrizni az első tételt? Ezzel az egyszerű. Ellenállás értéke ingadozni egy kis tartományban. PTC termisztor képes teljesen blokkolni az aktuális áthaladó azt temistor. Csak az utóbbi fordítottan arányos a hőmérséklet.
Ahhoz, hogy tudjuk, hogyan kell ellenőrizni a használhatósági PTC termisztor, meg kell határozni a fő teljesítményét. Ezek közé tartoznak:
- Névleges ellenállás szobahőmérsékleten (általában 20-25 fok);
- kapcsolási az ellenállás határozza meg a pont a jellemzőit ellenállás és a hőmérséklet összefüggése, amikor az első paramétert nőtt 2-szer, mint a névleges érték;
- a maximális feszültség, amely ellenáll elem meghibásodás nélkül;
- aktuális terhelési értékek: névleges kapcsolási, a lehető legnagyobb és a felborulás; hogy ellenőrizze ezek a paraméterek fontosak, ha a PTC termisztor használatos a nagy pontosságú áramkörök.
Elem a lemágneseződésre áramkör
Hogyan lehet ellenőrizni a PTC a tévében? A válasz arra a kérdésre elvéből következik annak működését. A hiba elem a kép torzulását abban nyilvánul meg, mágnesezés. Ahhoz, hogy megszüntesse ezt a hibát tervezési rács képernyők sorba a PTC termisztor. Ez a kialakítás az úgynevezett külső hurok, amely az egész képernyő felületét belülről.
PTC gyakran lezárt képernyő maszk áramkör, amely megnehezíti a helyszíni ellenőrzés. A mérés előtt kell lezárt legalább az egyik végén a rács. A legjobb megoldás az lenne teljes kivonása a kör.
Normál használathoz a fűtőelem vagy összeszerelés szobák. Annak ellenőrzésére, külső melegítés nélkül összeállításához szükséges kapcsolási rajz, és meghatározza a jelölés típusa PTC. Haladva a készülék adattábláján adatkészlet kioldási áram elemet és a megfelelő hőmérsékletet.
Serviceability termisztor lehet önkényesen, ha fúj a fűtés. Ha az ellenállás növekszik, akkor illik az elem. Azonban, ebben a kiviteli alakban marad a valószínűsége a hibás vizsgálati eredmények. Mivel az ellenállás áramköri elemek változik az életkorral, ami instabilitást a szerelési munka.
Miért van szükség egy olyan rendszer CRT?
A televízióban nélkül degaussing rendszer image torzult enyhe hatása az elektromágneses mezőt. Ez sugárzik minden készülék, a Föld felszínén tele van láthatatlan hullámok.
Mivel erősítők, nagy hangszórók, a fűtőelemek gyakran mellett található a TV-t. Képernyő nélküli maszkot kép lenne véglegesen torz. A kezdeti munka folyik át a PTC termisztor kis áram nem okoz melegítéssel. Ha ezt a maszkot fizikailag tapasztalható stressz eredő területen.
Ez egy mágneses erőtér és lemágnesezni maszk idején a TV bekapcsolása. Gyakran ez kíséri hang hasonló ütéssel a gong. Minél nagyobb a képméret, annál nagyobb a hangmagasság a hang. Hidegvezető ezen a ponton áthalad egy nagy amplitúdójú áram, emiatt a hő. Rezisztencia növekedése következik be, és az áramköri elem zárak.
Options hiba képcsövek

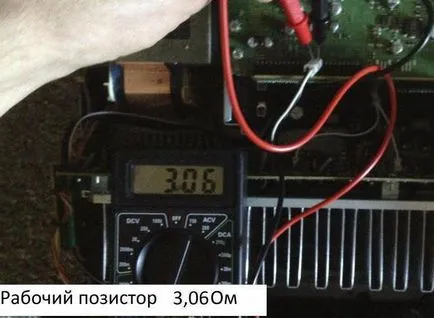

Amikor először bekapcsolja vagy torz a kép, és a hullámok megfigyelt sávok, akkor nagy a valószínűsége, bűnös Pozisztor. Hogyan lehet ellenőrizni a multiméter láncszeme? A hideg kör könnyebb megtenni, mert a termisztor ellenállása minimális.
Gyakran forrasztás kapcsolatok egyszerűen leesik a hosszú távú munka. PTC utal az elemek a rendszer, akik folyamatosan dolgoznak felmelegített állapotban. Ellenállásmérő ellenőrző képernyőn maszk kapcsolatban a második terminál termisztor lábak. Ha ez a minimális, az azt jelzi, hogy biztonságos kapcsolatot. Talán az elem nem működik a cut-off.
Ha a PTC termisztor hibás és rövidzárlatos, az első alkalommal, amikor bekapcsolja a biztosíték kiég az áramellátás. Feltéve, hogy ez megtörténik anélkül, hogy nyilvánvaló rövidzárlat a láncban, ellenőrizze a hiba lehet teljesen kikapcsolni a képernyő maszk és a PTC.
Eleme hűtők lánc
Ha nem fűtött hátsó a hűtő - radiátor, majd önmagával javításokat kell ismernie, hogyan kell ellenőrizni a PTC. A hűtőszekrény lehet használni 2 típusú aktuátorok: egy PTC-termisztoros elektromágneses relék. Az első rész az energiát fordított a hőveszteség a rezisztencia elem, a második kevésbé megbízható, de nem fűthető.
A legtöbb PTC hűtőszekrények kell egy ellenállás 20-30 Ohm. A felmelegített állapotban lehet több kohm. Ha az értékek jóval magasabbak, mint látható, akkor az elem ki kell cserélni. Fontos, hogy a termisztor lehűlni szobahőmérsékletre a mérést megelőzően.
