perselyek
Perselyek vannak jelölve nemcsak a névleges feszültség, hanem a névleges áramának a rúd. A kivitelezés szigetelés megkülönböztetni porcelán perselyek, papír-bakelit, és olajálló papír és az olaj. Az első két típus elsősorban a feszültségek 35 kV-ig; más típusú használnak feszültségekhez 110 kV-os és annál.
Porcelán perselyek. Egy tipikus szerkezeti a porcelán persely látható egy légpárnás Naris. 5.16. A felszínen a rúd, ahol a térerősség a maximális, esetleg Corona ami megindítja a rúd korrózióját, és csökkenti a kisülési feszültség a felszínen a szigetelő. Hogy megszüntesse corona rúd egy réteg szilárd szigetelés (papír). A térerősség magas, mint a földelt perem miatt a kis távolság a számláló elektróda - a rúd. A fejlesztés a földelt Corona karima nem alkalmazhatja a félvezető porcelán bevonat fém összeköthető a karima.

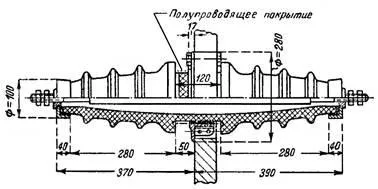

Ábra. 5,16 - Porcelain perselyt egy légpárnás és a bevont réteg a papírszalag.
Papír-bakelit perselyek. A legegyszerűbb design a szigetelő belső telepítés. Ez ábrán látható. 5.17. A mag seb impregnált papír lamináló bakelit lakk. A külső felülete a szigetelő zárt nedvességálló lakkal. Rétegek között a papír bizonyos időközönként meghatározott fém lemezek, amelyek a szervezetben a szigetelő többrétegű kondenzátor. A az elektródák közötti távolság és a hosszuk választjuk optimális illesztéséhez radiális terepi komponensek között a rúd és a földelt karima és a tangenciális komponens a mező mentén a szigetelő felületén.
Ábra 5.17 - kondenzátor papír-bakelit bemenet. 1 - áramvezető rúd, 2 - elektród fólia 3 - Bakelizált papírréteget, 4 - fém karima 5 - cementtartalmú készítmény, 6 - kötést drót.
A vastagsága a szigetelés papír-bakelit szigetelők által meghatározott feltételek termikus bontást. A feszültség 35 kV-os és az átmérője a szigetelő, meghatározott ez az állapot, és a szigetelők kis kompakt forma. A papír bakelit szigetelők nem rendelkező héj, az igazi veszély ködösítő, azaz kondenzálódó a szigetelő felszínén, amikor egy éles változás levegő hőmérsékletét. Ezen túlmenően, a megjelenése repedések a lakkréteg szigetelők idővel megnedvesített, amint azt a folyamatos növekedés a TG # 963;. Ezért, építési tömítőanyagok ábrán látható. 5,17, felhasználása csak a nagyon száraz területeken.
Ábra. 5,18 - Bemenet szabadtéri létesítmény, feszültség 35 kV-os olaj kapcsoló INC-76. 1 - esővédő 2 - vas stub 3 - cementtartalmú készítmény, 4 - 5 kondenzátor - porcelán gumiabroncs, 6 - masztix, 7 - karima.
További elterjedt papír-bakelit egy porcelán fedél szigetelők szánt transzformátorok és az olaj megszakítók külső felszereléshez (ábra. 5.18). Ezekben a szigetelők közötti üreg a fedél és a papír-bakelit test (gyakran nevezik a kondenzátor) van kitöltve vegyülettel. Egység található a tartályban része szigetelő teljesen (transzformátorok) vagy részben (olajos kapcsolók) az olajba merített. Ezért, a belső rész a külső szigetelő rövidebb. A transzformátor olaj hőmérséklet eléri a felső réteg a 90-100 ° C-on Ez a hőmérséklet természetesen továbbított szigetelő és okoz a növekedés TG # 963;. Ezért a transzformátor bemenet érvényesítési a termikus bontás különösen fontos.

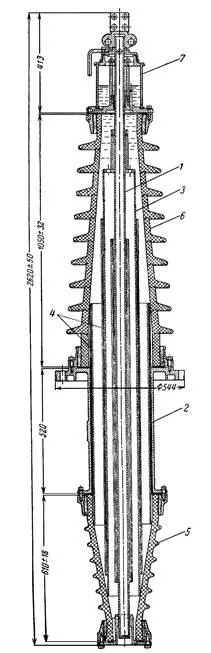

Ábra. 5,19 - Olaj-barrier persely 110 kV-os. 1 - áramvezető rúd, 2 - egy fém karima 3 - papír-bakelit hengerek 4 - fém elektróddal, 5 - belső porcelán Case 6 - porcelán külső köpeny 7 - olaj tágulási.
Nagy figyelmet a fejlesztés tervezési input kap, hogy lezárjuk a porcelán leplezés helyett egy kilépési vezető rúd. A nedvesség általában terjed befelé a felszíni bontás papíron-bakelit kondenzátor.
Olajjal töltött (olaj-gát) perselyek. A feszültség felett 110 kV-os és még a legutóbb használt maslonapolnennye perselyek (ábra. 5.19) egy olaj-szigetelt belső záró-, amelynek nagy átütési szilárdsággal. A akadályok formájában vannak a papír, bakelit hengerek bevont fém lemezeket összehangolás feszültség. A szigetelő test két fedelek porcelán (külső és belső), amelyeket ő hozott a földelt perem. Kitöltésével a teljes üreg a szigetelő által támogatott konzervatív olaj. Monitoring az olajszintet Konser-vator a felelőssége az operatív személyzet. néha igénybe a készüléket, vagy hogy megvédje a nitrogén folyamatos regeneráló olaj működés fenntartásához kiváló minőségű olajat.

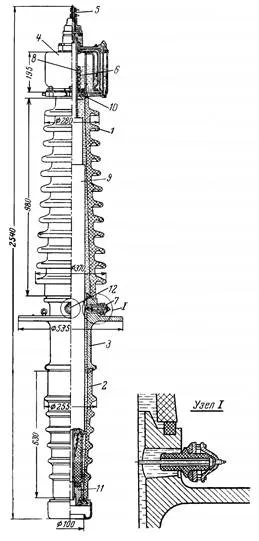

Ábra. 5.20 - Írja be a papír-olaj szigetelés. 1 - a felső fedél 2 - alsó szemhéj 3 - összekötő hüvely 4 - hidraulika olaj tágulási gate 5 - bilincs pin 6 - rugó 7 - kimenet mérésére kapacitás és TG # 963;. 8 - gyűjtősín cső 9 - a szigetelő keret, 10 - egy raklapon 11 - 12 csésze - maslootbornoe eszköz.
Perselyek papír-olaj szigetelés. Nagyon magas dielektromos szilárdság érhető el a perselyek papír-olaj szigetelés (ábra. 5.20). Ebben a konstrukcióban, a vezető rúd van tekercselve szigetelő papírt a rétegek között, amelyeket az említett fém lemezek. A továbbfejlesztett technológiát használják tekercselés két papírréteg - nettó, és a másik nyomtatott fémes bevonattal. Kondenzátor impregnált papír olajjal beöntjük az üregbe a porcelán fedelet. Az előnyök a papír-olaj szigetelés vizsgálni. Jelenleg szigetelők papír-olaj szigetelés a fő típusa átvezető szigetelők feszültségekhez 110 kV.
A gyártása olajjal töltött olaj és papír szigetelők alkalmazott vákuum szárítás a teljes szigetelő (akadályok kondenzátor papír) és töltő izolátor olajat vákuumban. A minőség a technológiai műveletek megbízhatóságától függ szigetelők működését. Különös gondot kell fordítani a papírgyártásban és az olaj szigetelők.
Perselyek a mikafolievoy szigetelés. Az ilyen hüvelyek által gyártott tekercselés egy vezető rúd mikafoliya tekercs és az azt követő alakítására. Mikafoliya fő tulajdonsága, hogy képes lehet öntött felmelegített állapotban, és formát ad menteni hűtés. Ez a tulajdonság adja mikafolievoy szigetelők szigeteléssel kompakt formában jó elektromos tulajdonságok - alacsony tg # 963;. nagyfeszültségű Start ionizáció. Szigetelők és szigetelő mikafolievoy által termelt a cég.
