Műszaki rajz
Specifikáció, Form 1 és 1a

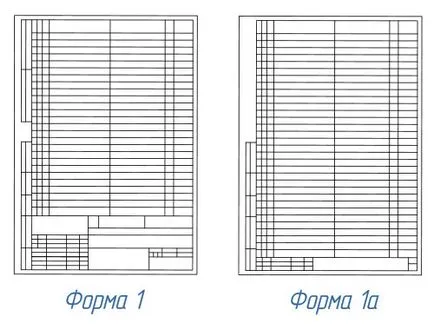

A tervezési specifikáció, hogy ez a tartalom meghaladja az információk mennyisége elfér egy lapot expandált későbbi lemezek formájában 1a. A felső képen a jobb ábrázol minta leírás. Annak érdekében, hogy vizuálisan összehasonlítani formy1 alakzatok 1a, szükséges, hogy a kurzort a kép fölé a jobb felső sarokban a falu, és kattintson rá. A mintákat a leírások itt tölthető le.
Végezhetnek a leírások az összeállítási rajzok együtt a szerelvény a kép, ha az alkatrészek száma lehetővé teszi.
A leírás során tiszteletben kell tartani az alábbi dokumentumot helyen bejegyzések hierarchia:
Dokumentáció - egy sor dokumentumot, amely magában foglalja egy sor adatot grafikai és szöveges formában. A dokumentáció áll dokumentumok, például: összeszerelési rajz, összeszerelési rajz, a magyarázó megjegyzés, a rendszer, az útlevél, a műszaki előírásokat, és így tovább ..
Komplexek - egy sor dokumentumot, amely egy összefüggő egészet képez.
Szerelési egységeket - alkotórésze általános összeszerelése, amelyek viszont maguk álló különálló elemek, és előzetes összeszerelési műveleteket, mint például bepréseléssel, hegesztés, forrasztás, ragasztás, szegecseléssel stb
Részletek - Az ezekből készült homogén anyagból használata nélkül összeszerelési műveleteket.
Standard termékeink - kért termékeket szabványok szerinti:
- nyilvános
- ipar
- köztársasági
- standardok vállalkozások
Egyéb termékek - kért termékeket nem a szabványoknak és műszaki feltételeknek.
Anyagok - minden anyag közvetlenül belép meghatározható termék.
Sequence felvétel ajánlott végezni összhangban szerkezete a következő:
- színesfémek
- színesfémek
- kábelek, vezetékek és zsinórok
- Műanyag
- textilanyagok és papír
- fűrészáru
- anyagokat, a gumi és bőr
- ásványi anyagok, üveg és kerámia
- vegyi anyagok, kőolajtermékek, festékek és lakkok
- más anyagok
Nevek felvétele bizonyos típusú anyag rendezése ABC sorrendben, valamint a név egy részét - emelkedő sorrendben a méret vagy egyéb jellemzője art értékeket.
Set - legalább két egység képviselő termékek egy csoportja eszközök elvégzésére tervezték kiegészítő funkciókat, közvetlenül szerepelnek a minősített terméket, szállított ezekkel.
A szekvencia képződése felvétel a következő:
- listája működési dokumentumokat
- dokumentumok listáját javításra
- szerelőkészlet
- sor pótalkatrészek
- beállítva a tartalék alkatrészek
- szerszámok és kiegészítők készlet
- sor hajformázó termékek
- Egyéb kitek (a nevek a számukra kijelölt)
- csomagolás
