VGA kifejezést gyakran használják utal 640 × 480, függetlenül a hardver, hogy kiírja a kép, bár ez nem teljesen helyes (például 640 × 480 módban 16-, 24- és 32-bites szín kódolás nem támogatja az eredeti VGA adaptert, de az adapter SVGA). Továbbá, ez a kifejezés, hogy kijelölje a 15 tűs csatlakozó a VGA interface (más néven a DE-15 vagy a HD-15), mely átviteli az analóg és digitális jelek eltérő felbontások (eltérő meghatározás) képet.
VGA interfész a három-sorban 15-tűs csatlakozó család D-Sub (D-szubminiatűr, szubminiatűr D típusú, azaz az adatok átviteléhez - Data), széles körben használt számítógépes technológia (például egy kettős sorban DB25 csatlakozáshoz használt a nyomtatóba, amíg volt egy univerzális USB csatlakozó).
Normál (kétsoros) 9-pólusú D-sub (DE9P)
D-sub csatlakozók két vagy több párhuzamos sorban csap vagy csatlakozó érintkezők, általában körülvéve egy fém képernyőn formájában a latin betűk D, ahol a képernyőn, kivéve a interferencia elleni védelmet is biztosít között mechanikai kapcsolat a párosított csatlakozó részeket. Továbbá, az alak a képernyő csatlakozó a D betű meggátolja a hibás behelyezés. Elég gyakran a megbízhatóság fokozása dugó és aljzat csatlakozások két külső csavarokat alkalmazunk, bár a villamos érintkező van kialakítva csavarás nélkül ezek a rögzítőcsavarokat ágyazva.
D-sub csatlakozók fejlesztettek az ITT Cannon, egy részlege ITT Corporation, 1952-ben. A standard a cég neve a D betű jelöli a teljes sorozat csatlakozók D-sub, és a második betű jelöli terminál méretét a számos standard érintkezők, amelyek belül lehetnek D-alakú képernyőn (A = 15 érintkezők, B = 25, C = 37, D = 50, E = 9), majd a számszerű megjelölése (szám) ténylegesen jelen kapcsolatok és írni típusát jelző csatlakozó: P - dugó (male) vagy S - hüvely (female) ezekben csatlakozók Cannon, vagy M - férfi (férfi , hím) vagy F - női (nőstény, nőstény) néhány más cégek. Például, DB25M csatlakozó plug-D-sub, a képernyő, elhelyezésére az érintkezők 25, és egyenlő a tényleges kapcsolatok száma 25. Kapcsolatok ezekben csatlakozók találhatók a parttól 2,77 mm, és a sorok egymástól 2,84 mm. Az összes kiindulási D-sub variánsok voltak kétsoros.
Később a sorozat csatlakozók D-sub hozzá további kapcsolatok, általában formájában a harmadik sorban. Például, a DE-15 csatlakozó, általánosan használt kábelek VGA, 15 érintkezők három sorban, körülvéve képernyő mérete E (azaz, a kapcsolatok 9 két sorban). Ebben az esetben, a kapcsolati pitch 2,3 mm vízszintesen és 2,0 mm vertikálisan, amely az úgynevezett nagy sűrűségű (nagy sűrűségű), és néha úgy hivatkoznak, a HD betűk csatlakozó címet.
Mivel a PC az IBM párhuzamos és soros portok csatlakozók egy DB25, a B betű (jelezve a méret a képernyő), sok szakértő elkezdték felvenni a sorozat neve (DB helyett D), ezért egy sor D-sub gyakran nevezik a DB, ahelyett, hogy a megfelelő jelölést DA, DC, vagy a DE. Amikor a soros port át a 9 tűs csatlakozó, elkezdtek hívni DB9 helyett DE9. Most a DB9 szinte mindig jár 9-tűs csatlakozót a mérete a képernyő E.
Szabványos (kétsoros) villa DB25
Továbbá, egyes csatlakozók Series D-sub kapcsolat számát a „de facto standard” count (amely eltérhet a referencia mérete a képernyő) nem esik egybe a valós kapcsolatok száma (például, a mi csatlakozó VGA). Ez tette, hogy hajtson végre további „kulcs”, amely megvédi a csatlakozót a helytelen behelyezés - egy csap a középső sorban, egyszerűen hiányzik, amely nem teszi lehetővé, hogy a csatlakozót VGA interfész egyéb csatlakozó DE-15 néhány ismeretlen berendezések.

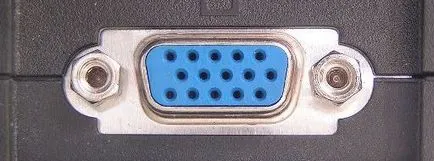

VGA csatlakozó a hiányzó pin a középső sorban (Photo: Wikipedia)
D-sub csatlakozók meghatározott német DIN 41652 és az amerikai katonai szabvány MIL-DTL-24308.
VGA (DE-15 / HD-15) csatlakozó szolgál továbbítására analóg komponens jeleket RGB a jelekkel együtt a vízszintes és függőleges szinkronizáló HV (vízszintes szinkronjel, a függőleges szinkronjel) és adatcsatorna VESA DDC (VESA Display Data Channel, egy adatmegjelenítő csatorna VESA specifikáció ). Egyesület VESA többször változott az összetétel jeleket egy szabványos csatlakozó VGA (DE-15 / HD-15), így csak azokat a legújabb helyét kapcsolatok a csatlakozó, ami változhat a néhány korábbi verziók.
Azt is meg kell jegyezni, hogy a VGA interface nem célja csatlakoztatására / leválasztására csatlakozó „forró” módban (azaz anélkül, hogy kikapcsolja a energiaellátó berendezés), azonban néhány monitorok lehetővé teszik az ilyen kezelést. Ezzel a módszerrel meg kell gondosan és jobb nem használni egyáltalán, hiszen semmi sem a design a levehető VGA csatlakozó nem ad elsőbbséget kapcsolat neve csapok behelyezésekor a dugót a konnektorba, és pre-opening ezen áramkörök szétcsatlakoztatáskor csatlakozóaljzatok és konnektorok.
A számozás az érintkezők, a csatlakozóhüvely (kimenet) DE15 VGA interfész
Megvizsgáltuk változata az úgynevezett VGA 15 tűs VESA DDC2 / E-DDC. Előtte, még legalább három közös variánsok nélkül (E-DDC, a 9 tűs VGA csatlakozó és a Mini-VGA laptop).
DDC2 (DDC2B) kétirányú kommunikáció: a monitor képes beszámolni az aktuális beállításokat, és a számítógép úgy módosítja a beállításokat. Kétirányú adatbusz erre tárgya szinkron típusú és alapjául az I2C protokoll (jelek ezen a buszon standard I2C jelek).

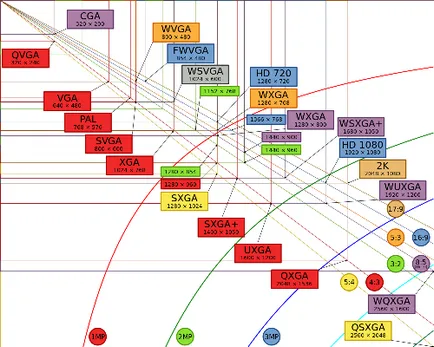

Klasszikus kör aránya képernyőfelbontás és formátumok a különböző változatai SVGA:
Forrás: Wikipedia
SVGA csatlakozó használ hagyományos VGA (DE-15 / HD-15), annak ellenére, hogy nagyobb legyen, mint a minősége a csatlakozó kábel, különösen a legújabb szélesvásznú lehetőségek:
Csatlakozó kábelek (vezetékek) VGA / SVGA
Néha VGA kábel van a DE-15 dugó egyik végén, és 5 különálló BNC csatlakozókat a másik, hogy a kapcsolat RGBHV jel minősége monitor öt különböző 75 ohmos koaxiális kábel egy csomagban. Az a tény, hogy a 15-érintkezős csatlakozó RGB jeleket (csapok 1, 2, 3) nem szigetelve egymástól, mert van egy közös „föld”, így lehetőséget áthallás. Külön koaxiális kábelek BNC csatlakozókkal megszüntesse a belső zavarok, de zsinór túlságosan nagy méretű, és benne, mint általában, nem támogatja a DDC digitális jeleket.
