Mi ez a rendszer (alaplap) tábla
Szülő vagy tábla - ez az alapot, amelyre építeni a modern számítógép, akár asztali, hordozható vagy beágyazott rendszer.
Ez az alaplap egyesíti, így különböző természetűek és a funkcionalitás a komponenseket, mint például a processzor, a memória, bővítőkártyák, és mindenféle boltok.
Ez köszönhető az alaplap a számítógép, akkor csatlakoztassa perifériák, mert még ha a chipset (chipset), és támogatja a különböző busz interfész egy hagyományos chip közvetlenül kapcsolódik, például egy nyomtatót, akkor nem valószínű, hogy bárki is.
Mi egy modern alaplap?
A beszélgetés megy, főleg az asztali táblák, a leggyakoribbak az olvasónak, de sok a leírás a deszkákat szerverek, laptopok és beágyazott számítógépek.
Alaplap - ez a legfontosabb és a legnagyobb nyomtatott áramköri lap a számítógépen.
Bonyolultságától függően az előállított PCB „alaplap” mögött csak a legmodernebb grafikus kártyákat.
Annak érdekében, hogy ne töltse az olvasó konkrét információkat, úgy csak két tisztán elektromos paramétereit az alaplap.
Mivel a chipek vannak kialakítva, hogy működik szigorúan meghatározott körülmények között, hogy biztosítsák azok megbízhatósága és tartóssága szükséges minőségi élelmiszer.
Természetesen fontos szerepet játszik itt a tápegység, amely csatlakozik az alaplaphoz, hanem a különböző összetevők szükség van a különböző teljesítmény és a fogyasztás egyes komponensek, mint a processzorok, maradandó.
Mindezek a tényezők rákényszerül, hogy a további csíp.
Ahhoz, hogy a megfelelő feszültség különböző részeiben minden modern alaplapok használjon feszültségszabályozó, ami általában telepíteni közvetlenül az alaplap, de ez történik, és történik egy külön kis tábla elhelyezett megfelelő hűtés a közelben a tápegység.
A feszültségszabályozó automatikusan működik, attól függően, hogy milyen a terhelés kapcsolatok, más szóval, hogy melyik csatlakozó csatlakozik egy adott eszköz vagy elem fórumon.
CPU overclocking funkció, gyakran támogatják a modern alaplapok kézi feszültségszabályozó (az ésszerűség határain belül, természetesen), amely végre a felhasználó a BIOS vagy egy speciális segédprogramot.
Küzdelem tranziensek káros sok alkatrészeket kondenzátorok, amely képes tárolni és szállítani díjat, majd simán.
Nem véletlen, hogy sok kondenzátorok alaplapokon, főleg a központi processzor, azzal jellemezve, túlfeszültség, a terheléstől függően.
Ez kapcsolódik a kondenzátorok idővel csökkennek a megbízhatóságát az alaplap azok öregedés gyorsabb, mint a kapacitás egyéb összetevők, különösen, mivel a magas hőmérsékletnek legyen kitéve.
Ennek eredményeként a kapacitás csökken, és elveszti a képességét, hogy „punch” és feszültségesés a rendszerben, ami hátrányosan érinti a többi komponens, és a legrosszabb esetben kikapcsolni őket.
Tehát az ajánlást változtatni számítógépek háromévente generált nem csak marketing szempontok „avulás”, de elég objektív okok miatt.
Térjünk át a közvetlen funkciója az alaplap.

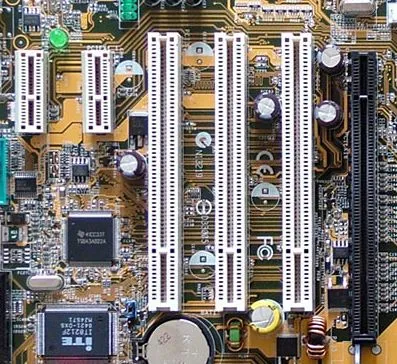

Kötelező elhelyezésére rendszer busz, CPU foglalat, memória slot modulok (lehetséges, hogy a memória chipek forrasztani közvetlenül az étkezés), bővítőhely, különböző szabályozók, és a bemeneti és kimeneti portok ezen a kártyán.
Mint látható, az alaplap egyesíti egyetlen rendszer minden összetevője a számítógép - e nélkül maradt volna csak egy gyűjtemény a független komponensek egymással.
Utalva a fénykép.
Ez azt mutatja, egy tipikus modern alaplap P5GDC-V Deluxe termelés ismert tajvani vállalat Asus.
Ez a díj alapja egy sor Intel 915G lapkakészlet tervezett Intel Pentium 4 processzorok az LGA 775 korpusirovke és támogatja szinte az összes technológia megtalálható a mai asztali számítógépek.
Rövid jellemzése ez a modell:
- 915G lapkakészlet integrált grafikus gyorsító ( "Northbridge") + a ICH6R ( "déli híd").
- Támogatás Pentium 4 processzor vagy Celeron D korpusirovke LGA 775.
- Támogatás a DDR memória és a DDR2 533 4 GB-ig.
- Támogatja a PCI Express x16 busz és x1.
- PCI támogatás.
- Támogatás a nagy sebességű USB 2.0 és IEEE 1394 (FireWire).
- IDE vezérlők és Serial ATA.
- Gigabit Ethernet Controller.
- Nyolc (7.1) audio vezérlő.
- ATX (méret - 305 x 244 mm).
Tekintsük ahol található alkatrészeket a táblán.
Megragadja a szemet aljzat a processzor, amelyen a biztonsági sárga matricát ragasztott egyszerre óvatosságra int, ha telepíti a chip.
Tovább balra és egy kicsit később látni fogjuk más masszív radiátor márkanév egy család Asus alaplapok.
Ez sok borítja „déli híd» ICH6R, felelős az input-output rendszer, és tartalmaz egy USB 2.0 vezérlőt, és (a mi esetünkben) RAID-vezérlő.

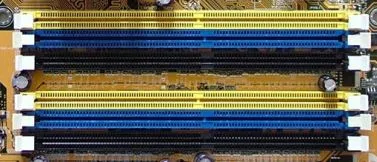

Az alábbiakban a processzor foglalat és a „Northbridge” elhelyezve nyílások RAM.
Azt fontolgatja díj különbözik, hogy lehet használni, mint a szokásos DDR memória modulok, és drágább, de potenciálisan hatékonyabb DDR2 memóriamodulokat.
Mint látható, a hat slot, kiemelve párban - ami azt jelenti, hogy az alaplap tervezték a memória, dolgozó kétcsatornás módban, azaz a ebben az esetben a memóriamodulokat az azonos típusú és méretű kell telepíteni pár a rések az azonos színű.
Ugyanakkor fórumon lehet állítani akár négy DDR memória modul vagy kettő DDR2 modul egyidejű működését különböző típusú memória nem támogatott (például, sőt, más hasonló alaplapok).
Közvetlenül az alábbiakban a kártyafogadó nyílás IDE csatlakozó van elrendezve, hogy meghajtó (balra) és egy csatlakozó szolgáltatja az elektromos áram az alaplapot a tápegység.
Ami a mai Pentium 4 processzorok további energiafogyasztást a jobb felső sarokban a fórumon, ha a megfelelő csatlakozó a tápegység.
Alatt chip „déli híd” látható négy csatlakozó Serial ATA, amelyek összekapcsolják a merevlemezek.
Hála a chip ICH6R ilyen meghajtót, akkor létre RAID-tömbök, felgyorsítja a munkát a lemezalrendszer, vagy növeli tárolási megbízhatóságot.
A bal oldalon a „déli híd” egy másik IDE csatlakozó a merevlemez-meghajtók vagy optikai lemezmeghajtók szerint a hagyományos párhuzamos ATA busz.
A BIOS chip, felelős tárolására a névadó programot alapvető bemeneti / kimeneti rendszer, valamint egy akkumulátor, amelyből a hatalom ezt a chip.
Csatlakozó a hajlékonylemez-meghajtó található a bal szélén.
Bár ma Floppik kevesen élvezik, sok alaplap gyártók nem sietett, hogy elhagyják ezt nyoma a múlt, minden valószínűség szerint a nevét kompatibilitás.
Azonban az Apple számítógépek, floppy meghajtók nincsenek beállítva több éve, és ez a tény nem zavarja senki.
Ez a kis chip - Gigabit LAN vezérlő, amely lehetővé teszi, hogy csatlakozzunk a nagysebességű vezetékes LAN-ok.
Ez a chip - nyolc csatornás (7.1) hang C-Media produkciós cég codec.
Ez a chip - vezérlő IEEE 1394 (FireWire).
Reméljük illusztrált például lehetővé teszi, hogy navigálni a világ alaplapok nem csak a leírások a dobozt, amelyben gyakran vannak hibák.
Ezen felül, a tudás a megjelenése a csatlakozók és hozzávetőleges helyét (amely lehet nagyon komolyan különbözik alaplap, amelyek különböző chipsetek) leegyszerűsíti a telepítése az új berendezés.
By the way, annak ellenére, hogy a szabvány csatlakozók terveztünk azzal az elvárással, hogy lehetetlen volt, hogy csatlakoztassa a rossz eszközt, és nem ez a módja, mindig vannak tehetséges személyiség, a felmerülő problémák megoldása.
Ezért, ha telepíti az új alkatrészek, legyen óvatos, hogy nem alkalmazzák a különleges erők: ha a csatlakozó nincs behelyezve a dugó vagy a bővítőkártya, akkor ez nem a csatlakozót.
