Metal Terminator 3 kéz - békét keresők - szól fémdetektorok

Terminator 3 - egy fém detektor, hogy megtalálják érmék, elvén működő az indukciós mérleg (IB). A rendszer a „Terminátor” alapján került kialakításra a cég Tesoro fémdetektorok. De van néhány különbség, mind a munka a fémdetektor, és egyszerűsítette a folyamatot a termelés és a testreszabás. Szintén Terminator nagy előnye, képes érzékelni fém az érzékenységi határ (még a minimális befogó cél, akkor érzékeli a kellően pontos).

Műszaki jellemzők a detektor Terminator-3:

Működési elv - IB (indukciós mérleg)

A mélysége a kimutatási tárgyak a földön a tekercs 240 mm:

5 rubel Magyarország - 22-24 cm.

Cop Catherine 5-30 cm.

Helmet - akár 80 cm-t.

Működési frekvencia - 7-20 kHz (függ tekercsek és kondenzátorok C1 és C2).

keresési mód - „A diszkrimináció” és a „Minden fém” kapcsolók.

Ground Balance - Manual.

Teljesítmény fém detektor - 9 - 12 V.

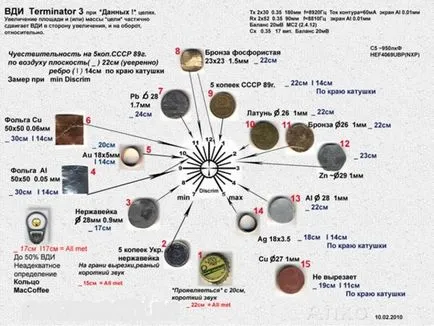

Az alábbi képen a WFI skálaosztás az érzékelő Terminator 3.

Ezzel Terminator képes hatékonyan osztja arany termékek, többek között a fémek.

Gyártása a fémdetektor, a „Terminator 3” saját kezűleg

A gyártás és testre egy fémdetektor „Terminator 3” amellett, hogy a szabványos eszközök, szükséged lesz: multiméter kapacitív mérési oszcilloszkóp ILC méter. Ez a berendezés azonban lehet helyettesíteni számítógép emulátorok, rendszerek és programok esetében, amelyek az interneten elérhető.

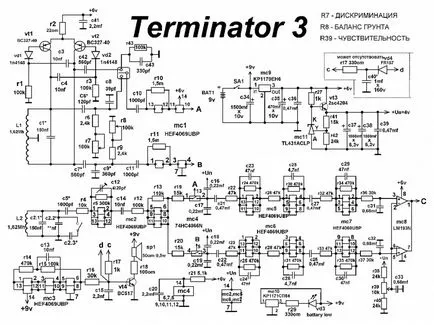

Reakcióvázlat detektor Terminator 3

Az egyszerű gyárthatóság és beállítása a fémdetektor, ez is hasznos az Ön Terminator-3 rendszer, lebontott elemeinek:

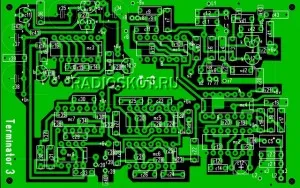

Számos PCB tenyésztési változat detektor Terminátor 3 letölthető az archívumban - Nyomtatott áramköri lap a fémdetektor Terminator3 (több verzió)

Listája alkatrészek gyártásához fém Terminator-3 formátumban * .doc (a táblák SMD ellenállás) - alkatrész lista T3

Gyártunk fém Terminator 3 kezével

Gyártunk egy nyomtatott áramkör. Ezután forrasztani a NYÁK jumper, akkor SMD ellenállások, akkor a panel alatt a chip, majd a többi részletet.

Kondenzátorok a tábla, kell fémezett nagy termikus stabilitás. Azt is javasolta, hogy használja a tesztelő kiválasztani a leginkább megegyezik a paraméterek részletes két párhuzamos kaszkád erősítés és értékelés a kondenzátorok C1 és C2 (A dolgokat, amennyire csak lehet azonos), akkor sokkal könnyebb beállítani. Szintén trimmer jobb használni multi.

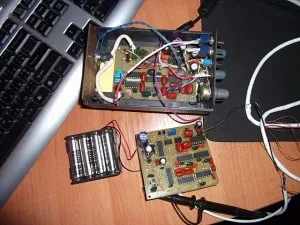

Forrasztás után a fém detektor, díjat kell alkohollal mossuk, szárítjuk és vizuálisan ellenőrizze a jelenlétét a hibák és a zalipuh. Aztán anélkül, hogy tekercs ez már lehetséges, hogy teszteljék a funkcionalitását a fórumon. A számítógép bekapcsolása detektor, csavarja az érzékenységet, amíg a dinamikája állandó hang, és érintse meg a ujjai érzékelő csatlakozójának, a hangot egyidejűleg meg kell szakítani egy pillanatra. Ha engedélyezve van, a LED villog, és kialszik. Ha igen, akkor a tábla van forrasztva megfelelően. És meg is kezdheti a tekercs.

Gyártás tekercsek fémdetektor Terminator 3 kezével

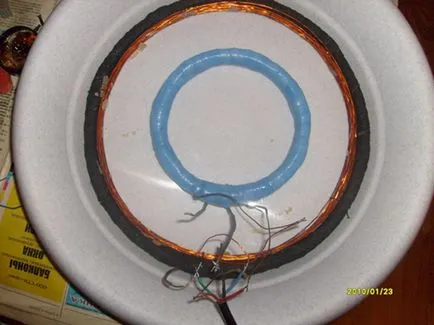

Coil Gyártás gyűrű 200mm detektor Terminator 3

Annak előállítására, szükségünk tekercselés zománc huzal 0,4 mm átmérőjű. Mi előre meg félbehajtva (úgy, hogy már a végén a 2 és 2 start), vagy azzal párhuzamosan a remegés 2uh tekercseket. Továbbá rétegelt lemez felhívni egy kört 200 mm tekercs átmérőjének TX- adótekercsből, és 100 mm-es a tekercs RX - vevőtekercs.

Ezután lépésekben 1 cm, próbál vezetni a teljes kerülete mentén a csapok (előnyösen a cső károsodásának megakadályozása tekercselés közben vezeték szigetelése).

200 mm tüske 30 fordul turmixok, hajtogatják a két vezetéket. Ezután impregnált tekercs lakk, és a száradást követően kap ki a szál. Ezután távolítsa el a tüske és a forraszanyag közepén kapott egész tekercs 60 fordulat. Van két szélső és egy középső ujját.

Ezután kijutni tárcsás szalagot szorosan a tetején az alumínium fólia szalag rázza a képernyőn, egy rés, 1 cm-es, és a tetején a fólia ismét rázza elektromos szalag védi a fóliát. Előzetes eredmények kívül fejeződik tekercsek.

Ezután rázza fel orsót a tüske 100mm - 48 fordulat, mint ikerhuzalos. És akkor nem kell eltávolítani. Az átlagos teljesítmény az adó tekercs csatlakozik a negatív kapcsa a fórumon, hogy indítsa el a generátort, és az átlagos kibocsátás a vevő csak akkor szükséges beállítani, akkor elkülönítjük, és nem használják. Kompenzálása tekercset egyvezetékes - 20 fordulat. Átmérője választjuk meg, hogy tökéletesen illeszkedik a belső tér a árnyékolt átviteli tekercs.

A kábel take orsó 4 mag az általános képernyőn.

Most csatlakoztassa a TX (adó tekercs) a fedélzeten, és az átlagos kibocsátás a tekercs képernyő mínusz kártya, csatlakoztasson egy oszcilloszkóp szonda mínusz mínusz díjak, és a pozitív, hogy egyik vége a tekercs. Amikor konfigurálja a tekercs körül ne legyen fémtárgyak. És így csatlakozni mindent, és nézd meg az oszcilloszkóp, amely frekvencián van kapcsolva. Majd írd értékét és elhalasztja tekercs oldalán.

Hasonlóképpen, a fogadó tekercs folytassa RX, mér gyakorisága, ideális esetben meg kell megjelenni alább TX frekvencia 100Hz. Ha nem, meg kell állítani a frekvenciát, a kiválasztás a kondenzátor hurok. Ennek eredményeként, akkor képesnek kell lennie, például 9,1 kHz és 9,0 kHz, a TX RX.

Most az átlagos RX kimenet izolált, és folytassa a veszi a tekercs. Csatlakozó a tekercsek séma szerint az alábbiakban.

Azt hogy a tekercs az előre elkészített formában öntéséhez egy epoxigyanta. Vegye oszcilloszkóp, negatív negatív szonda kártya, valamint a kilépési C5 ki időosztásos az oszcilloszkópon 10 ms és osztály 1 volt cellánként. Megnézzük mi kép az oszcilloszkópon, a mérleg még, így a függőleges amplitúdója nagy. Ezután a seb egy tekercs CX (kompenzációs tekercs) által podpayki RX, harapni a kerek és újra izgatottság. És látjuk csökkenése amplitúdója. Mi végre ezt a műveletet, míg az amplitúdó nem lesz nulla. Majd csökkentse a V / osztás, és továbbra is a szél a tekercsek amíg Praed 0 a minimális felbontása oszcilloszkóp. Egyértelmű, hogy nem lesz tökéletes, de meg kell találni a menetek száma, miután tekercselő, amely akkor kezdődik újra növekedni. Ez az álláspont a közbenső mérleg. Most rögzítse a tekercset, hogy a kimeneti CX egy hurkot 10-15 cm, és nyomtassa ki, hogy a kitöltés, ez lesz a mi kiegyenlítő hurok, amely segít bennünket abban, hogy csökkentsék a tekercset.

Spill érzékelő epoxigyanta de csak a fele a mélység a formában. Ezután a kezelés után vegye csatlakozni egy oszcilloszkóp, hajlik a hurok belsejében az űrlapot, és elkezd csavarja és Groot, megpróbálja megtalálni a minimális érték az amplitúdó. Ha egy ilyen helyzetben találtuk, rögzítjük a hurok ragasztó, ellenőrizze újra az egyensúlyt, és tele vége előtt űrlapunkat.

Miután elvégezte a tekercset, meg kell termelni fém megkülönböztetés léptékben Terminator 3

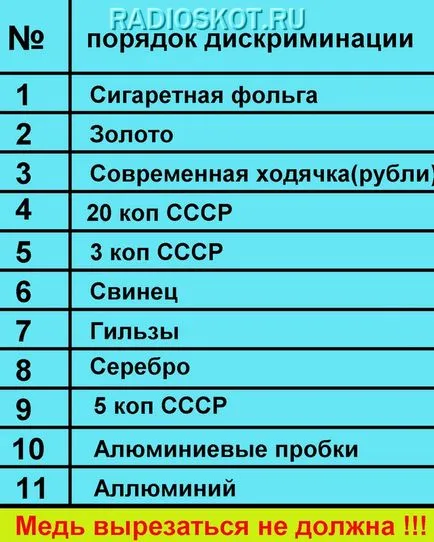

Megfelelő tuning kell kinéznie, mint az alábbi táblázatban

Hogyan kell beállítani a detektor terminátor 3 van leírva ebben ide beállítása - fémek diszkrimináció skála Terminator 3

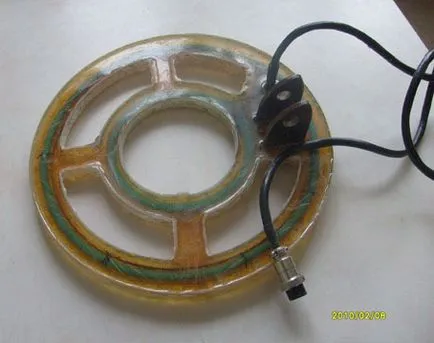

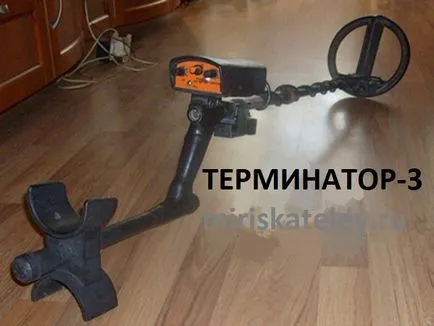

Itt látható a kész házi fém detektor tekercs Terminator 3

Szintén Terminátor 3 lehet előállítani egy DD tekercs. Részletes leírása a gyártása a tekercs, hogy a detektor DD Terminátor 3 - A termelés a fém detektor tekercsek DD Terminator

A fejlesztés az érzékelő Terminator 3 köszönetet szeretnék mondani a következő személyeknek: a2111105, Yatogan, Radiogubitel, Elektrodych fórum md4u.ru
