Története a teremtés és a termelés
Miután egy sikeres demonstrációja a géppuska Svájcban, Olaszországban és Ausztria-Magyarország Hayrem Maksim érkezett Magyarországra egy reprezentatív mintáját géppuska 0,45 (11,43 mm).
1887-ben, tesztelt maxim fegyvert alatt 10,67 mm-es Berdan puska kartus fekete por.
Supply Maxim gun Magyarországon elején a cég «Vickers, Sons Maxim ». Géppuskák adtak át Budapesten május 1899. Új fegyverek és érdeke a magyar tengerészet, ő rendelt még két géppuska tesztelésre.
A jövőben Berdan puska eltávolították a szolgáltatást, és Maxim géppuskák alakította át a 7,62 mm-es kazetta orosz Mosin puska. A 1891-1892 gg. Öt géppuskák rekeszes 7,62h54 mm tesztet vásárolt.
Ahhoz, hogy növelje a megbízhatóságot a automata fegyver a 7,62 mm-es vezettünk be a design „pofa booster” - olyan eszköz használatra tervezték por gáz energiát, hogy növelje a visszatérítő erőt. Az első része a hordó megvastagodott hogy növelje a terület a pofa, majd a vizes burokkal mellékelt sapkát-pofa. Por gáznyomás között a pofa és a sapka törvény a csőtorkolat, nyomja vissza, és segít, hogy gyorsan visszaállíthatja.
1901-ben, 7,62 mm-es géppuska Maxim kerekes kocsi angol minta fogadta el a hadsereg, a kurzus az idén az orosz hadsereg megkapta az első 40 Maxim géppuska. Általában alatt 1897-1904 években vásárolta 291 géppuska.
Gun (amelynek tömege a nehéz kocsi nagy kerék és nagy páncélos pajzsok volt 244 kg) végzett alárendeltségében a tüzérség. Guns fognak használni a védelmi erődítmények taszítja tűz előre felszerelt és védett pozíciók tömeges támadások az ellenséges gyalogság.
1915-ben már elfogadott, és elkezdte termelni egyszerűsített géppuska géprendszer Kolesnikova obr.1915 évben.
A polgárháború maxima gun mod. 1910-ben a fő típusa géppuskák a Vörös Hadsereg. Amellett, hogy gépfegyvert a raktárak az orosz hadsereg és zsákmány elfoglalták a harcok, a következő években 1918-1920 karjaiban gyárak a szovjet Vörös Hadsereg magyarországi adtak ki 21 ezer. Új géppuskák mod. 1910 néhány ezer helyre lett állítva.
A polgárháború átterjedt tachanka - tavaszi kocsi egy géppisztollyal irányított hátra, melyet a szállítás és az égetés közvetlenül a csatatéren. Különösen népszerű szekerek használt Mahno.
Az 1920-ben, amely a design a géppuska a Szovjetunióban új típusú fegyverek kerültek kifejlesztésre: géppuska Maxim-Tokarev és aviapulemot PV-1.
1928-ben kidolgozott és elfogadott egy légvédelmi állványra arr. 1928 M. N. Kondakova rendszer. Ezen túlmenően, a fejlesztési quad légvédelmi géppuska berendezések Maxim kezdődött 1928-ban. 1929-ben a fegyverzet, a Vörös Hadsereg fogadták légvédelmi elől gyűrű mod. 1929.
1935-ben, az új felvételi részleg RKKA államok, ahol az összeg nehéz géppuskák az osztály Maxim valamelyest csökkent (189-180 db.) Kerültek beépítésre, és a szám a kéz fegyvert - növekedett (81 egység 350 egység.).
A költségek egy géppuska „Maxim” a gépen Sokolov (egy sor alkatrész) 1939-ben elérte a 2635 rubelt; a költségek egy géppuska „Maxim” egy univerzális gép (egy sor alkatrész) - 5960 rubel; a költségek egy 250 kazettaszalagot - 19 rubelt
Harc közben használat Maxim gun, világossá vált, hogy a legtöbb esetben a tűz végezzük a parttól 800-1000 méter, és olyan távolságban nem érezhető különbség a pályán a könnyű és nehéz golyókat.
1930-ban, a fegyvert újra modernizált. Korszerűsítése töltött P. Tretyakov, I. A. Pastuhov, K. N. Rudnev és A. Tronenkov. A szerkezet következő módosítások történtek:
- egy összecsukható hátlap van szerelve, amellyel kapcsolatban változtatni a jobb és a bal kilincsekkel és leeresztő csatlakozás és a tolóerő kart
- Biztosíték mozgott a ravaszt, így elkerülhető, hogy cselekedni kell két kézzel, amikor tüzet nyitottak
- nyúlási mutató visszaállító rugó
- módosított látvány bevezetett állvány és bilincs egy reteszt a hátsó irányzék oldali korrekciók kinagyított
- megjelent puffer - birtokosa pajzs csatlakozik a burkolat fegyvert
- bevezetett egy külön csatár a kalapács
- A felvétel a nagy távolságok és zárt pozíciók tegyen nehéz golyó arr. 1930 távcsőben és szögmérő - Quadrant
- a nagyobb szilárdság hordó lepel végre hosszanti bordázattal
A továbbfejlesztett géppuska nevezték „7,62 géppuska a Maxim rendszer minta 1910-1930 évben.” 1931-ben lettek kifejlesztve és üzembe helyezését a tökéletes univerzális géppuska gép obr.1931 éves rendszert SV Vladimirov és a gép PS-31 hosszú fegyver ágyúállást.
Végére az 1930-as pisztoly tervezés elavult, elsősorban a nagy méret és súly.
A finn háború 1939-1940. a harci képességeit a géppuska Maxim megpróbálta javítani nemcsak a tervezők és gyártók, hanem közvetlenül a fegyveres erők. A téli időszakban, egy géppuska szerelt sí, szánkó vagy csónak lehúzó, amely kifejti a géppuska a hóban, és tüzelt, ha szükséges. Ezen túlmenően, a téli 1939-1940, az esetek ügyelni ültetett a páncél tartályok Gunners létrehozott maxim fegyvert a tetőn tartály tornyokkal és égetés az ellenség, amely támogatja a közeledő gyalogság.
1940, a burkolatot a vízhűtés a hordó a gyors változás a víz, vízzel töltött lyuk kis átmérőjű váltotta széles nyakú. Ezt az újítást kölcsönzött a finn Maxim (Maxim M32-33), és megoldja a problémát való hozzáférés hiánya a számítás a hűtőfolyadék a tél, most ház most már töltse jéggel és hóval.
Ennek alapján a design a géppuska volt a célja, egy-, két- és négyágyas légvédelmi géppuska berendezések, melyek a leggyakoribb fegyver csapatlégvédelem.

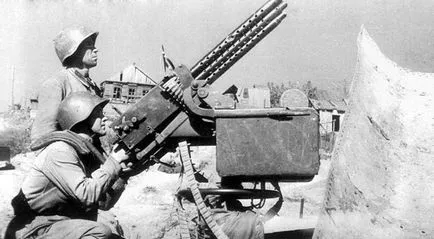

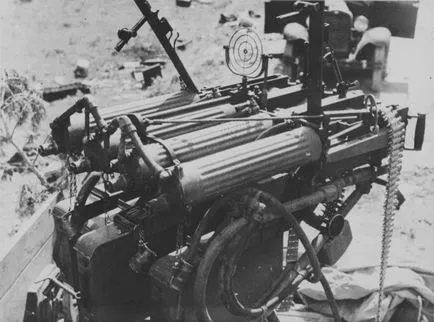

- így quad légvédelmi géppuska telepítési M4 mintát 1931-ben különböznek a hagyományos fegyvert Maxim jelenlétében kényszerített cirkulációs eszközök, nagy kapacitású géppuska szalagok (1000 patronok helyett a normál 250) és a gyűrű alakú légvédelmi fegyvert. Szerelési szánt tüzelő ellenséges repülőgépek (a tengerszint akár 1400 m sebesség legfeljebb 500 km / h). Telepítése M4 széles körben használt helyhez kötött, önjáró, a hajó meghatározott szervek az autók, vonatok, vasúti és állványok, az épületek tetején.
- PV-1 (P ulemot In ozdushny) - változata Maxim géppuska felszerelésre szánt repülőgépek, fejlett 1926 irányítása alatt tervező AV Nadashkevicha.
A kezdeti tervezési Maxim géppuska által hiányában hűtővíz, páncélozott pajzsok, valamint egy rövidített hordó, így csökkentve a súlya a fegyver. Mint egy további jellemzője, hogy megkönnyítse géppuska ítélték termelés az egyes részek (dobozok, lakhatási és egyéb) származó duralumínium (modell A-2), hanem azért, mert a nem megfelelő eredmények őrölt vizsgálatok ezt az ötletet elvetették.
1928 godu MF-1 már hivatalosan elfogadott a légierő és a szerelt szovjet harcosok I-3, I-4, I-7, I-14, I-15, I-16, cserkész P-5, bombázó TB-1, Y-2VS többcélú, fény támadás DI-6 (6 ágyú) és a nehéz támadni TS-1, amelyet hordozó pisztolyok 10 PV-1 és a 2 pisztoly YES.
Voltak az évek 1927-1939 gyártott mintegy 18 ezer egység PV-1. 1940-ben kapcsolatban az átmenetet egy modernebb mintákat (ShVAK, ShKAS) és leszerelt repülőgép modellek telepített PV-1 termelés megszűnt.
A második világháború alatt, kivéve a fegyverek repülőgépek, épületek PV-1-ben használt Tambov elő a légvédelmi géppuska berendezések N. Tokarev design, beleértve a légvédelmi a szovjet páncélos vonatok.
M / 32-33 tervezte a finn gunsmith Aimo Lahti, 1932-ben lehetett lőni az arány 800 töltény a forgatás. / Min. míg a magyar minta 1910 fegyvert lövés 600 kört tempó. / min.; Ezen kívül „Maxim» M / 32-33 volt számos más újítás. Megjelent mintegy 1200 db. A géppuska aktívan használják a finn oldalon Sovetskaya-finn háború.
Tervezés és működési elv
Machine gun „Maxim” egy automata fegyver egy vízhűtéses hordó. Burkolat acél hordó, leggyakrabban hullámos, kapacitása 4 liter. On géppisztolyok gyártott 1940 után goda kifolyó öntéséhez vízköpeny képződött nőtt (finn típusú fegyverek az azonos rendszerben), amely lehetővé tette, hogy töltse ki a burkolat kimenetre nem csak vizet, hanem a tört jég vagy hó. Automata fegyver csöve használ visszatér az ő rövid tanfolyamot. Lezárása hordó egy pár hajlított karok között helyezkedik zatvoromi mereven kapcsolódik a hordót a vevőegység. Égetés után, a hordót a mobil rendszer mozogni kezd vissza, amíg a hátsó tengely fel van szerelve a kar pár felhúzókar nem ütközött annak szár és henger található a vevő. A kölcsönhatás a felhúzókar a hengerrel eredményeket forgatása le, ami okozza a forgattyús pár kijelzők izpolozheniya patthelyzet, ami ennek hatására „összecsukható” le. A rugó alatt található külön házban kívül a bal oldalon a vevő, és össze van kapcsolva egy excenterkart reteszelésére a hátsó tengely. Spring, ellentétben a legtöbb rendszer működik a feszültség helyett tömörítés. A hordó szár majd megáll, és csatlakozik egy pár kar kapu ( „Castle”) továbbra is visszafelé mozog, egyidejűleg eltávolítjuk az új kazettát lentyi lő ki a hengerből bélés. Amikor tárcsás mobil rendszer továbbítja egy új patront csökken a fővonalat, és meg kell küldeni a kamrába, és a töltényhüvelyek szállított a hüvely kimenetre átjáró alatt elhelyezett csomagtartó. Kiégett kazetták kilökődik a karok előre alá a hordót. Hogy végre egy ilyen rendszer bejelentés tükör redőny van egy T-alakú barázda függőleges karimája ujjak, és a rollback-gördülési folyamat mozgatja fel és le, ill.
(Kattints a képre a nagyításhoz)

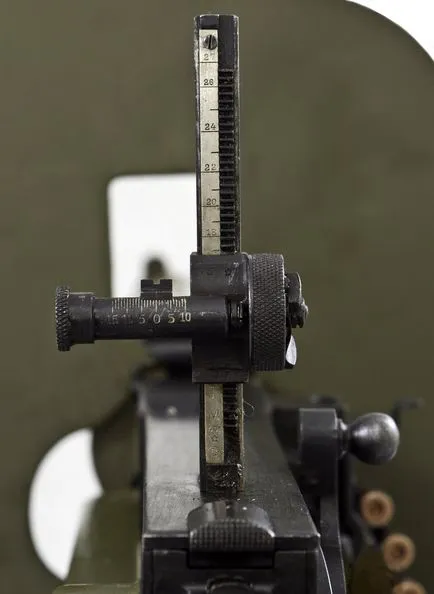

Stock készült ágynemű (később - fémet nerassypnoy) szalag, jobbról balra. Slide adagoló szíja hajtja mozog a hordót. Gun megoldás lehetővé teszi csak az automatikus tűzoltó. Tüzelés végezzük zárt csavart. Ahhoz, hogy ellenőrizzék a tűz egy géppisztollyal egy pár függőleges kar, található a hátlap vevő, és az exponáló gomb között található a fogantyúkat. Gun fejeződött tisztán rackmount látvány, hogy történt jelölés a könnyű és nehéz golyók 0-2200 és 2600 méter volt. Tselik is input mechanizmus oldalán korrekciókat. Továbbá, géppisztolyok lehet szerelni egy optikai látványa a minta 1932-ben multiplicitással 2X, amelyre a vevő hajtottuk egy speciális konzollal. A géppuskák ki a második világháború idején állvány látvány egy borda, mount optikai látvány hiányzik.

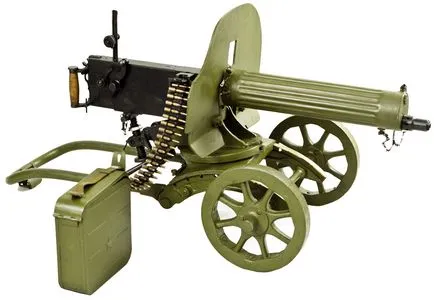

A személyzet a magyar géppuska Maxim vált kerekes gép rendszer Sokolova, befejezett acél védőpajzs (körülbelül 11 kg súly), és a megelőző időszakban az első világháború - és még egy pár összecsukható lábak, hogy szüntesse meg a tűzvonalban, ha szükséges. A gép Sokolov ismerte égetés csak földi célpontokat. 1939-ben egy maxima fegyvert emellett elfogadta univerzális kerekes gép Vladimirova, megengedett, hogy végezzen tűz mind a földön és a levegőben célokat. A gép Vladimirova U-alakú támogatást gép helyébe három csőszerű, a tárolási helyzetben vagy a helyzetben tüzelő földi célpontokat összeadódnak. Abban a helyzetben, az égetés povozdushnym célkitűzései ez a három pillér szétszéledtek, és meghatározzák, egy légvédelmi állvány és a kerék és a pajzs le. Katonák gyakran tisztítani egy géppuska broneschit, így próbálják növelni agility és elérni egy kisebb láthatóságát.
