Marógép asztal jelentősen növeli a hatékonyságot és a termelékenységet. Eladó elérhető a különböző modellek különböző kézimalmok. Azonban az ár a kész termékek nagyon túlértékelt. Sokkal jövedelmezőbb és sokkal érdekesebb, hogy gyűjtsön egy asztalra a kezét. Nem drága anyagokat és bonyolult kezelni az eszközöket, akkor nem kell.

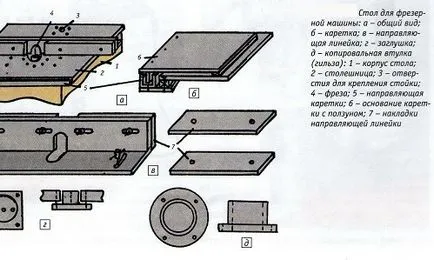

Áramköri komponensek az őrlési táblázat.

Általános információk a design a maró asztal

Marógép asztal lehet telepíteni a munkaasztalra, vagy a speciálisan épített külön táblázatban. A terméket kell egy merev szerkezet, és a jó stabilitás, mert munkahelyi jön létre elég tapintható vibráció. Feltétlenül vegye figyelembe azt a tényt, hogy a telepítés a router lesz végre az alábbi pulton, és ez semmi kell beavatkozni. Nincs szükség további összetevők nincsenek telepítve van.

Rajz saját készítésű maróasztallal.

Az építkezés egy rögtönzött táblázat egy szerelőlap, ami miatt a router közvetlenül csatlakozik az asztalhoz. Ahhoz, hogy hozzon létre egy szilárd lemez használata kiváló minőségű anyagok: rétegelt lemez, PCB, fémlemez, stb

pulton a tetején a minta jön létre a tányér. Közvetlenül lemez csavarokkal van rögzítve, egy rejtett fejjel. Fraser csavarokkal van rögzítve, hogy az azonos rejtett fejét. További rögzítését lemezek is készült bilincsek.

A kényelmes kapcsolási router egy asztalra rögzítve gombra. Továbbá, ajánlott telepíteni egy vészleállító gomb típusú gomba. Ha dolgozni üres nagyméretű, felszerelt táblák felső prések. A kényelem és a pontosság az asztal fel van szerelve egy vonalzóval.

Az önszerveződés az őrlési táblázat, akkor a következő szerszám szükséges:

1. Elektromos kirakós játék. Hiányában Fémfűrésszel lehet adagolni.
2. Gyalugép. Elektromos kívánatos.
3. Véső.
4. Sander. Ha nincs bár lehet tekinteni csiszolópapírral, de a kezelés velük igényel több időt és erőfeszítést.
5. Csavarhúzó vagy fúró csavarhúzó funkciót.
6. Elektromos fúró és fúrószárak.

Vissza a tartalomhoz

A kezdeti szakaszban a szerelvény asztal

Vizsgáljuk meg a műhely és válasszon ki egy helyet a jövő telepítés a maró asztalra. Adjuk meg a legmegfelelőbb kialakítást a terméket. Táblázatok:

1. Összesített. Lényegét tekintve az oldalsó meghosszabbítása szabvány a fűrészasztal.
2. Hordozható. Rendkívül kényelmes és ergonomikus asztali változat.
3. Mozdulatlan. Telepített külön és kifejezetten megy a router.

Ha az útválasztó tábla lesz a ritkán használt vagy mit kell dolgozni a műhelyen kívül, hogy a választás mellett egy hordozható változat. Ha van elég hely, hogy egy külön táblázatban. A további kényelem, akkor felszerelt kerekek, amelyek lehetővé teszik, ha szükséges, „mozogni”, hogy egy másik helyre.

Akkor össze egy kis méretű kialakítás, és telepíteni egy közönséges asztalra. CPD is eltarthat a megfelelő méretű és telepíteni egy útmutató rajta. Az útmutató ebben az esetben viszonylag kis lemez vastagsága, rögzítve csavarokkal.

Vegyünk 2 bilincset. Készíts egy lyuk a vágó. Ebben a nagy munkát be kell fejezni. Azonban, ha a gép a fő munkaeszköze, a folyamat kell megközelíteni alaposabban és hozzon létre egy kényelmes és megbízható asztal, ahol kényelmes lesz, hogy időt.

Vissza a tartalomhoz

Készítsünk egy ágy és asztallapok

Eszközök gyártásához marási táblázat.

Az ágy - egy helyhez kötött része minden marás táblázat. Lényegét tekintve a keret támogatja a munkalap fölött. keret anyaga nincs különleges jelentősége van. Alkalmas fa, fém, forgácslap, MDF. A lényeg az, hogy a szükséges merevség és a maximális stabilitását biztosítja. A méretek a keret szintén nem kritikus. Értük alapján, amit a mérete az anyagok gyakran kell kezelni.

Az alsó rész a keret kell mélyült 10-20 cm-re a első túlnyúlás munkalapok. Méretek, mint már említettük, próbálja berendezés megfeleljen az Ön igényeinek. Például, feldolgozására végeinek munkadarabok homlokzatok és ajtó bélés lehet, hogy egy keret a 150 cm széles, 90 cm magas, 50 cm mély.

Egy nagyon fontos jellemzője ebben az esetben a magasságot. A legjobb az, ha az értéket a 85-90 cm-t. Nos, ha tudja, hogy az alapkeret állítható lábakkal. Ezek lehetővé teszik, hogy kompenzálja egyenetlenség a padló és a változás a magasság a vágóasztal, ha szükséges.

amit megtehetsz egy közönséges konyhai munkalapok készült faforgácslap gyártása házi asztalra. Használt lemez vastagsága 26 mm vagy 36 kopásálló műanyag bevonattal. Mivel a előformázott műanyag csúszik jól a pulton, és a DSP lesz a feladata, rezgés lejárat. Szélsőséges esetben, akkor lehet használni, forgácslap vagy MDF legalább 16 mm vastag.

Vissza a tartalomhoz

Mit kell tudni a szerelőlapot?

Közel a csatlakozás helyénél router talpak feltétlenül rögzített szerelőlap. A legjobb tartós és ugyanakkor a vékony anyag. Általánosan használt fémlemez. Még kényelmesebb, és legalább egy szilárd anyag Textolit (üvegszálas). Jellemzően, egy téglalap alakú lemez 4-8 mm vastag. A központ az ilyen lemez kell készíteni a lyuk. Átmérője legyen azonos lyukátmérő alján a malom.

Az egyetlen, a router, mint általában, ellátott rendszeres furatokat, szükséges, hogy biztosítsa a műanyag bélés. Ezekbe a lyukakba malom rögzítve van a rögzítő lemez. Amikor a kezdeti hiánya lyukakat, hogy azok magad. Lehetőség van arra, hogy más módszert szerelés a router, például fém bilincsek, klipek. Lyukak a rögzítő lapok közelebb a sarkait.

Vissza a tartalomhoz

Lépésről lépésre utasításokat összeszerelés a táblázat

A rajz a fedelet a maró asztalra.

Először meg kell, hogy biztosítsa a pulton, hogy a kész keretet. Előre kiválasztott helyen van elhelyezve az asztal tetején lemez. Vegyünk egy ceruza és körvonalait körvonalait. Ezután meg kell venni a kézi malom vágó 6-10 mm, és válassza ki a munkalap alatt üléslemezt. Meg kell egy vonalban, azaz, tökéletesen sík felület felső, mint egyetlen egység.

Az ülés kell enyhén lekerekített sarkokkal. Ők lehet kerekíteni egy fájlt. Miután adalékanyagok szerelőlap take vágó vastagsága valamivel nagyobb, mint a vastagsága a asztallap, és az, hogy átmenő furaton keresztül az asztallap pontosan alakja a talp a malom. Nem különösen próbálja tökéletes pontossággal ebben a szakaszban nem szükséges. Bottom munkalapok szükség arra, hogy további szelekció a ház a porgyűjtő, és egyéb eszközök, hogy azt tervezi, hogy felkészítse a marógép asztal.

A munka szinte teljes, csak meg kell gyűjteni az összes egyetlen termék. Indítsa el a router alulról és csavarja fel a lemezre. Csatolása az asztal felső lemez csavarokkal. Csavarok kell fojtani, vagy zavarja a folyamatban lévő munka. Végül csavarja a pulton a bázis.

Annak érdekében, hogy növelje a kényelem és biztonság akkor felszerelni az építőiparban a felső nyomógörgő eszközt. Ez a kiegészítés különösen hasznos, ha végző feldolgozó nagy munkadarabok, például ajtó kárpitok. A design a gombbal nincsenek összetett elemeket úgy, hogy te minden gond nélkül, és állítsa be kézzel.

Mint egy videót, akkor egy golyóscsapágy méretét. Csapágyat a tartóeszköz. A készülék maga kell, hogy mereven előírt távolságban a felületét a pulton. Így biztosítja az állandó szoros kapocs a munkadarab felületén a pulton idején a folyosón a termék a hengert. Ennek köszönhetően a javulni fog pontosság és a biztonság a munka.

Vissza a tartalomhoz

Telepítése a hajtás és ajánlásokat a biztonságos munkavégzés

Most van a szükséges tudást építeni egy teljes értékű router tábla a kezüket. De ha azt tervezi, hogy egy teljes marógép, továbbá meg kell tanulni információt a meghajtót. A legfontosabb jellemzője az áramot. Egy otthoni gép egy sekély minta alkalmas motor 500 watt. Azonban ez a gép is rendszeresen istálló, így jobb kiosztani pénzt vásárlására motor nagyobb teljesítményű.

A gyakorlatban azt tapasztaltuk, hogy a legjobb megoldás az elektromos energia nem kevesebb, mint 1100 watt.

Az áramkör összeszerelése a marási táblázat.

Motor 1-2 kW lehetővé feldolgozása fűrészáru malomban minden formáját. Alkalmas mind helyhez kötött motorok és hajtások hordozható elektromos eszközök, mint a köszörű, fúró, kézi malom, stb

Különös figyelmet kell fordítani az ilyen jellemzőkkel rendelkezik, mint a fordulatok száma. Minél magasabb az érték, annál több tiszta és egyenletes vágás kaphat. Ha a motor úgy tervezték, hogy egy közönséges otthoni hálózat 200, nincs probléma a kapcsolat nem fordul elő. Abban az esetben, háromfázisú aszinkron motorok kapcsolatot kell végezni különleges rendszer alapján - csillag-delta. Ez biztosítani fogja a lehető legnagyobb biztonsági kérdés és lágy indítás. Amikor a készüléket a háromfázisú motor egy egyfázisú hálózat hatékonyságának csökkenése 30-50%.

Ha összegyűjti az asztalra, és vegye fel a megfelelő elektromos motor, nem indul el a munkát, amíg megtanulják az alapvető irányelvek a biztonság. Cutter nagyon kívánatos felszerelni egy típusú pajzzsal azokat, amelyek fel vannak szerelve az ipari marási táblázatok. A gép fel van szerelve egy úgynevezett szükséges gomba gombot vészleállító berendezés. A telepítéséhez meg kell választani egy jól megközelíthető helyen, ugyanakkor mindenre gondolt, hogy nincs kockázata véletlenül egy gomb megnyomásával.

Így az önszerveződés, a marási táblázat nincs semmi bonyolult. Elég csak hogy megszerezzék a szükséges anyagokat, hogy készítsen egy sor egyszerű asztalos szerszámok és tegyen meg mindent megfelelően lépésről lépésre. Figyelemmel a technológia házi asztalra semmit nem hozam a termék gyári termelés, de az ára jóval alacsonyabb. Ne feledkezzünk meg a biztonságot. Sikeres munkát!

---
