Magneto motort - egy eszköz, az áramkör leírása és működése

Magneto készülék működési elve és

Magneto a forrás és a forgalmazó nagyfeszültségű használt benzinmotorok meggyújtására éghető keverék. A működési elv 59. ábrán mutatjuk be Amikor a forgó mágnessaruk (rotor) 5 található elleni klumpák magok 4, szinte az összes mágneses erővonalak zárva vannak szerte a transzformátor mag 15. Ha a rotor forog 90 ° -on keresztül (semleges állapotban), vonalak mágneses erő bezárul keresztül közötti légrés a pole cipő és cipő. Amikor a rotor forog npeytralnoe helyzetben, a mágneses mező vonalai metszik egymást a primer tekercsek 14 és szekunder tekercsek a transzformátor 13, ami azok indukál elektromotoros erőt (pl. G. S).

Vezetési magneto

Magneto is

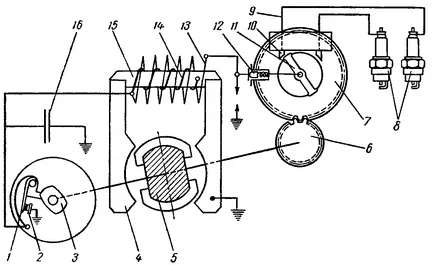

Ábra. 59. sematikus ábrája a mágneses motort:
1, a mozgó érintkező az megszakító; 2-rögzített érintkező a megszakító; 3 a bütyök-megszakító; 4-cipő a mágneses kör; 5 rotor; 6-rotor hajtómű (ólom); 7-elosztó hajtómű (vezérelt); 8 gyújtógyertyák; 9-vezetékes nagyfeszültségű; Rögzített elektróda 10 a forgalmazó; 11, a mozgatható elektródát a forgalmazó; Rugós érintkező 12 a forgalmazó; 13, a szekunder tekercs a transzformátor; 14, a primer tekercs a transzformátor; 15-mag (mágneses mag) a transzformátor; 16-kondenzátor.

Ha zárva 1 és 2 érintkezők az intézkedés alapján a megszakító e. d. a. Ez folyik a primer tekercs áram, amely létrehozza a saját mágneses fluxus a transzformátor körül mag. eltűnik, és a mágneses mező meredeken csökken az időben a nyitás a jelenlegi érintkezők a primer körben. Ebben az esetben a szekunder tekercs indukálja e. d. a. elérve 10-25.000. voltot. Mivel ezen a ponton a mozgatható elektródát a forgalmazó szemben található az egyik fix, a szekunder kör megy nagy áram a következő elérési utat: a transzformátor szekunder tekercse 13, rugós érintkező 12 az elosztó, a levegő szikraköz a mozgatható 11 és rögzített 10 elosztó elektródok, magas vezetékes 9 feszültség, elektróda csatlakozóját 8. és rés szikra, motor súlyát és magneto primer tekercs 14, szekunder tekercset.

Abban a pillanatban, az érintkezők nyitásának a megszakító a mágneses erővonalak metszik is a primer tekercs a transzformátor, és ezért inni indukálódik e. d. a. öninduktivitása. A feszültség (200-300 V) elegendő ahhoz, hogy áttörje a légrés a bontó érintkező, így a primer körben, míg az önálló indukciós áram átadhatók. Ez lassítja a eltűnése a mágneses mező, és ezáltal csökkenti az e. d. a. a szekunder körben. Emellett átíveléshez a kapcsolatok a megszakító vezető erózió őket. Ennek elkerülése érdekében, az érintkező megszakító párhuzamosan van kapcsolva egy 16 kondenzátor, amelyen keresztül az érintkezők pillanatában önindukciós áram nem adja át, mint egy szikra az érintkezők közé, és megy a töltés kondenzátor.

Az áram a primer körben, hogy elérje a maximális értéket, amikor a forgórész forog a semleges helyzetből pas bizonyos szögben. Ez volt az a pont, hogy a legnagyobb e. d. a. a másodlagos megszakító kell nyitni a primer kör. rotor forgási szög a semleges helyzetben, amíg a nyitás a megszakító érintkezők nevezzük a körvonalait magneto. Ennek értéke bármilyen típusú magneto-tartomány 8 és 18 °.

Magneto típusú traktor motor

Attól függően, hogy a forgásirány a rotor magneto különböztethető meg:

Száma szerint a szikrák, hogy tud adni egy magneto egy fordulatra a rotor, az elektromágneses következők:

A méret a mágneses általában két csoportra oszthatók:

  • kompakt
  • normál méretű.

Traktor magneto a normál méretű tervezett motorokra a hengerek száma nem kevesebb, mint négy. Átmenetileg Magneto ilyen típusú használt motorok D-14 és D-24.
