lítium akkumulátorok
A típusú lítium elemek és azok jellemzői
Közül a legfejlettebb elemek különleges helyet foglalnak el a lítium. A kémia fém lítium, a legaktívabb. Van egy hatalmas energia tároló erőforrás. 1 kg lítium képes tárolni 3860 amper-óra. Egy jól ismert cink messze elmarad. Ez az arány 820 amper-óra. lítium-alapú elemek generál feszültséget 3,7V. De laboratóriumi minták generálására alkalmas feszültség kb 4.5V.
A mai lítium elem használható tiszta lítium nem.
Most közös 3 típusú lítium elem:
Lítium-ion (Li-ion). A névleges feszültség (Unom.) - 3,6V;
Minden ilyen típusú lítium elemek különböznek katód anyaga vagy elektrolit. A Li-ion használják a katód lítium kobaltát LiCoO2. egy Li-Po alkalmazott gél polimer elektrolit, és Li-Fe használ katód lítium vas-foszfát LiFePO4.
Ha az integrált vezérlő (töltés vagy felügyelő) van egy lítium elem, mint egy akkumulátor hívják védtelen. Ebben az esetben a vezérlő be van építve az eszköz, amely hajtott egy elem, és a töltés csak akkor lehetséges, egy speciális készüléket vagy a töltőt.

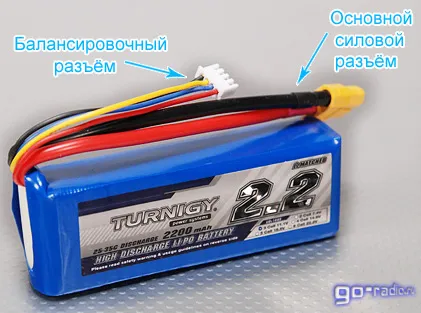

A képen nem védett Li-Po akkumulátor Turnigy 2200 mAh 3C 25C Lipo Pack. Ez akk.batareya áll sorba kapcsolt cellából 3 (3C - 3 cella) a 3,7V és ezért a kiegyensúlyozó jack. Folyamatos kisülési áram elérheti 25C, azaz 25 * 2200 mAh = 55000 = 55 mA A! Egy rövid idejű kisülési áram (10 mp.) - 35 ° C-on!
Lítium elem, amely jelentős több sorba kapcsolt cellából igényel bonyolult töltő készüléket egy kiegyensúlyozó. Ezeket a feladatokat, például az ilyen egyetemes töltőket. Mindkét Turnigy Accucell 6. és IMAX B6.
A kiegyensúlyozó van szükség annak érdekében, hogy töltés közben a lítium akkumulátor komponenst, hogy összehangolja a feszültség minden cellában. Különbségek miatt a sejtek között egyedül lehet tölteni gyorsabban és mások lassabban. Ezért alkalmazott speciális töltőáram szívmotorral.
Itt egy pinout kiegyensúlyozó és a teljesítmény hurok LiPo-akkumulátort 11,1V.
Mint ismeretes, a túltöltést lítium akkumulátor sejtek (különösen a Li-Polymer) fölött 4,2V vezethet öngyulladás vagy robbanás. Ezért a töltés közben szükség van, hogy ellenőrizzék a feszültség az egyes akkumulátor sejtkomponensének az akkumulátort!
Megfelelő töltés lítium akkumulátorok.
Lítium-ion akkumulátor (Li-ion, Li-Po, Li-Fe) terhelik CC / CV módszerrel ( "állandó áram / állandó feszültség"). A módszer lényege az, hogy kezdetben, amikor a cella feszültsége kicsi, hogy fel van töltve az egyenáramú (állandó áram) bizonyos értéket. Ha a feszültség a az elem (például legfeljebb 4,2V - függ az akkumulátor típus) töltés szabályozó állandó feszültség (állandó feszültségű) rajta.
Az első szakasz a lítium akkumulátor töltési - CC - valósul visszajelzést. A vezérlő kiválasztja a cellafeszültség, a töltőáram, hogy szigorúan állandó.
Az első szakaszban a töltés újratölthető lítium akkumulátor tárolja nagy mennyiségű energiát (60 - 80%).
A második szakaszban töltés - CV - akkor kezdődik, amikor a cellafeszültség elér egy bizonyos küszöbértéket (például, a 4,2V). Ezt követően a szabályozó állandó feszültséget az elem, és ez ad a jelenlegi, amely megköveteli. Végére a töltőáramot értékre csökkentjük, 30 - 10 mA. Ennél aktuális elem tekinthető felszámolásra.
A második szakaszban a akkumulátor felhalmozódik a fennmaradó 40 - 20% -ánál kapacitás.
Meg kell jegyezni, hogy a küszöböt meghaladó feszültség a lítium akkumulátor tele van a túlmelegedést, sőt robbanás!
Töltés közben a lítium akkumulátor ajánlott elhelyezni őket, nem gyúlékony csomagot. Ez különösen igaz az elemeket, amelyek egy speciális dobozban. Például azok, amelyeket a rádióvezérlésű modellekhez (auto, repülőgépek szimuláció).
A hátrányok lítium-ion akkumulátorokat.
A fő és legfélelmetesebb hiánya elemek alapján a lítium, hívnám őket tűzveszélyt meghaladja az üzemi feszültség, túlmelegedés, helytelen töltés és írástudatlan működését. Különösen sok kritika tekintetében lítium-polimer (Li-Polymer) akkumulátor. Azonban, a lítium-vas-foszfát (Li-Fe) akkumulátorok nincs ilyen negatív jellemzői - ezek tűzálló.
Továbbá, a lítium akkumulátorok nagyon fél a hideg - gyorsan elveszítik képességüket, és leállítja a töltést. Ez arra utal, hogy a Li-ion és Li-Po akkumulátorok. Lítium-vas-foszfát (Li-Fe) akkumulátorok jobban ellenáll a fagy. Valójában, ez az egyik a pozitív tulajdonságait Li-Fe akkumulátorok.
A hátránya a lítium akkumulátorok az a tény, hogy szükség van egy különleges díjat szabályozó - az elektronikus áramkör. És abban az esetben az összetett akkumulátort és az egyensúlyt bar.
A mély kisülés lítium akkumulátorok elveszítik eredeti tulajdonságait. Különösen mély kisülés félnek Li-ion és Li-Po akkumulátorok. Még csökkentés után az ilyen elem lesz kisebb kapacitású.
Ha a lítium akkumulátor nem „működik” hosszú ideig, az első feszültség esik a küszöbérték (általában 3,2-3,3V). Elektronikus áramkör teljesen lekapcsolja az akkumulátor cella, majd elindítja a mély kisülés. Ha a cella feszültsége csökken 2,5V, akkor vezethet a hiba.
Jellemzően az élet közönséges lítium akkumulátor 3-5 év. 3 év elteltével az akkumulátor kapacitása csökkenni kezd elég markánsan.
