LED reflektor kezével
Míg LED-es termékek nem tartoznak az életünkben egyszer és termelés nem teljesen vissza a pályára, az ár a LED világítás technológia továbbra is harapni. De miért várjunk, vagy ami még rosszabb, hogy többet fizetni, ha képes összeállítani saját kezébe kívánt energiagazdálkodási reflektorfénybe utasításainkat.
Elektromos jellemzői a LED
Ha szeretné használni a LED technológia, akkor nem akarja, hogy megismerje a bonyolult vele dolgozni, ami részben nevezhető hátrányai. Egyrészt, a LED - kompakt, gazdaságos és tartós fényforrások, másrészt?
Szilárdtest félvezető elemek kritikusan érzékeny a magas hőmérséklet a reaktorban mag. Nevezett jelenség bomlás egy veszteség a félvezető dópoló anyagok, így csökken a fényáram vagy véglegesen meghiúsul.
b) a tervezési erős LED-ek: 1 - ház; 2 - karmester; 3 - A hűtőborda; 4 - Crystal; 5 - a lencse; 6 - katód
A hőmérséklet 60 ° C LED lebontja nagyon gyorsan és a gyártó szerint 50 ezer órán viszont eredményeként 3-5 ezer. És az erősebb egyetlen LED, annál nagyobb a valószínűsége, gyors elöregedése miatt túlmelegedést. Ezért a fejlesztés a világító eszközök kiemelkedően fontos minőségbiztosítási rendszer hőleadás, valamint a partíció a radiátor több ponton és azok helyes elrendezése.
Másik jellemzője a LED-ek - őket csak kihagy egy korlátozott számú elektron egységnyi idő alatt. Hálózati működő LED stabilizálni kell a jelenlegi, egyébként van egy erős túlmelegedés és a hozzá kapcsolódó negatív következményeket. A áram a tápellátás áramkört szabályozza az alkalmazott feszültség és áramkorlátozó ellenállás mind a LED-ek. Tervezésekor rendszerekkel kapcsolatban szükség van a gondos számítás: fújja feszültség LED és gyorsan sikerül, és nem túl alacsony - ragyogni fog fél erősséggel.
A legegyszerűbb reflektorok csak egy fénykibocsátó elem, hogy az eszközök a nagy teljesítmény ajánlott elosztani a terhelést hatékonyabb hőelvezetést. Ilyen esetekben, a vegyület lehet soros, párhuzamos vagy vegyes. Az első nem teljesen biztonságos, ha egy LED kiég, akkor sem megtörni a láncot, vagy tolható rá. Ezzel párhuzamosan (és különösen vegyes) vegyület a veszélye, hogy a bekapcsolás után egy fogyasztó áram az ellátási hálózat növeli az elfogadhatatlan értékeket.
Pontforrások és Mátrix: kiválasztás, vásárlás
Három típusú LED-ek, amelyek ésszerűen használják a termelés a kereső. Megjegyzendő, hogy amikor összeillesztjük a világító egység több LED, akkor azonosnak kell lennie mind a típusát és az áram-feszültség jellemzőit. Azt is javasolta, hogy vásárolni tíz diódák helyettesítő és javító készletet a kár esetén a telepítés során.

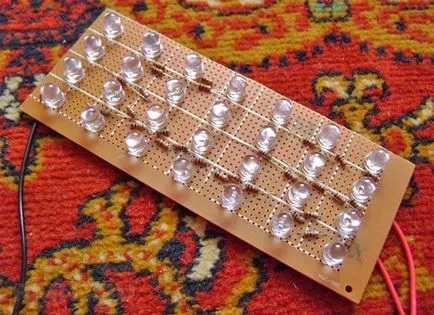

A LED-ek egy műanyag kapszula pin terminálok gyártására alkalmas kis zseblámpák és fényszórók. Ez a legtöbb legolcsóbb termék típusától és a végtermék végül viszonylag könnyű javítani.

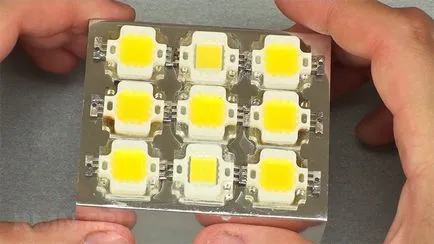

A második típusú - nagy fényerejű fehér LED-ek egy fém szubsztrátumra. Úgy kell használni, nagy teljesítményű világító eszközöket, távolítsa el a hőt a számukra igen egyszerű.
Egy másik fajta LED nagy teljesítményű LED mátrix. Nem ajánlott, hogy készítsen saját mátrix projektorok kapacitása 20 watt felett: hatékonyan távolítja el a hőt egyszerű intézkedésekkel sikerül.
Részletek az ügyben, és a reflektor

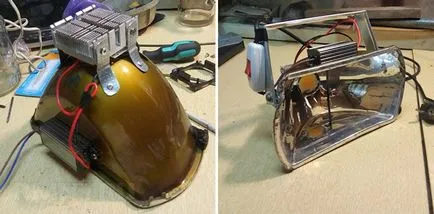

Van több megoldás ház házi fényszóró. Ha azt szeretnénk, nagyfokú por és nedvesség elleni védelem az utcai lámpa, a lámpa megfelelő autót. Ring lámpafoglalat kell vágni, és rögzítse a felső panel LED mátrix. A hátránya - korlátozott kapacitás keresőfénnyel, hogy mátrix alkalmas, ott csak egy.

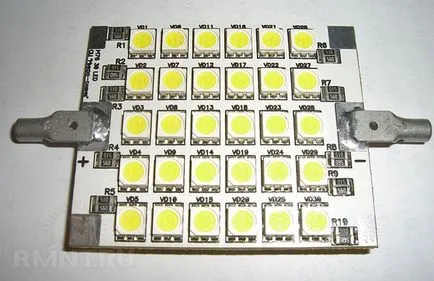

Ha a hely több LED, vagy tömbök egyetlen nyomtatott áramköri lap vagy szerelőlap, a ház készülhet fémlemezből vagy acéllemezből. A munkadarabon, hogy jelölje meg a kibontakozó csonkagúla: a tér közepén és azonos egyenlő szárú trapéz egyik oldalról a másikra. Ne felejtsd el, hogy hagyja el a „nyelv”, a másik oldalon minden trapéz splicing a szirmok együtt. Szintén a kisebb alapja a trapéz kell bízni egy téglalap alakú csík mintegy 15-20 mm-es, és a tér közepén vágott a másik egy oldalán 20-25 mm-rel kisebb.
Amikor a minta befejezése, homok a szélek, meghajlítani a szervezetben, és csatlakoztassa a szegecselt kötések. Prime egy belső felületével, vegye a fehér festék spray nélkül fényes, és hagyjuk száradni 2-3 napig. Az elülső oldalon a ház átlósan újratekercselik négyzetes üveg megfelelő méretű és lehajolt, hogy hajoljon a polcok belsejében. Az üveg kontúr bőségesen járni fehér szilikon, ők is promazhte test varratok.
Az alváz rögzítése vagy hajón készült nyolc csavarjait 4 mm, előre fúrt lyukak a széleit minden polcon a keskeny oldalán a ház. Beszúrásához szorosan illeszkednek, használjon tömítőanyag készült ajtók habosított PVC. Obtyanut csavarok nem lesz könnyű, fejüket nem állnak rendelkezésre, ezért használja a pár zakontrennyh dió a végén.
telepítése rádió
A számítás egyszerű: a tápfeszültség a LED feszültség kivonni, és osszuk el a maximális megengedett áram. Ahhoz, hogy biztonságos esetén tápfeszültséget ingadozások, a megengedett áram a LED lehet biztosan alábecsülni 90-95% útlevél értékeket.
Feltételes feszültség egy LED 4 V. Ha a forrás termel több hasznos, hogy tartalmazza diódák vegyes rendszerbe, ahol párhuzamosan kapcsolt koszorúkat, amelyek mindegyikében egy LED egy minden 4-5 V feszültségű. Megengedett áram ilyen soros szerelvény úgy definiáljuk, mint az összeg a megengedett áram minden egyes, az előre feszültség ugyanaz marad, feltéve, hogy az egyes LED, ez a paraméter ugyanaz.
Elhelyezése elemek és a rajz egy pályán etch NYÁK lemezt egy citromsav-oldattal (30-50 g), 3-százalék hidrogénperoxidot tartalmaz (100 ml) és a sót (2 teáskanál) periodikusan ellenőrzi a mértékű oldódása nem védett területek. Lyukat fúrni a csap Peck 1,5-2 mm, fúrni nyolc furattal a fedélzeten, hogy az alváz, majd óvatosan proludite élő részek forrasztva gyanta.

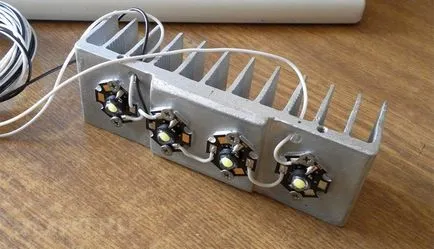

Ha összegyűjti diódák vagy mátrix hűtés a hordozó, a telepítés kész félúton. Az alumínium radiátor a „fésű” kell kiválasztani, mint egy rögzítő panel. Minden LED-felszerelve a két vagy három lyuk, jelöljük őket egyszerre és fúrja a hátsó oldalán a radiátor fúró 2,5 mm.

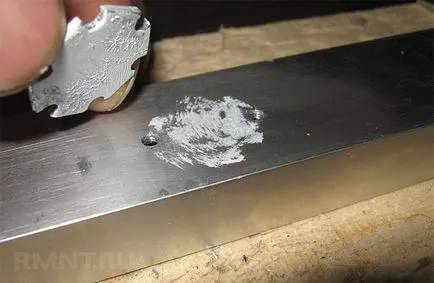

Szerelhető, a rövid csavarok 3,5h11 mm fém profilok, de nem a végén a fúró. Rögzítése előtt a szubsztrátum dióda tegyen egy kis mennyiségű termikus zsír CBT-8.
A kérdés, hogy az áramforrás

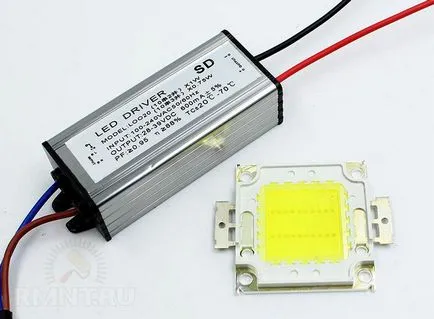

Az összeszerelés után, a LED-ek akkor két kimenettel rendelkezik, amely jó lenne meghúz, de hogyan kapom meg? Háztartási áramforrás kevés esetben az ellátás LED van egy LED-meghajtó kibocsátó pulzáló DC stabil értéket.
A termékek többsége a megfelelő driver belső világítás vagy LED-csíkok. Sokkal jobb, hogy megszerezzék a tápegység előre rajta számítani a kapcsolatok száma és az áramkör dióda szerint a feszültséget a kimeneti és a teljes jelenlegi stabilizáció.
Kisiparban használhatja blokkok obschebytovogo cél kínálat kimeneti impulzus áram 0,5-1,5 A és feszültségek akár 3-5 Az előre feszültsége diódák. Ahhoz, hogy stabilizálják az áramforrás lehet egy chip LM317, nagyobb teljesítményű projektorok használni LM350 és LM338, illetve növeli a forrás teljesítmény.
áramkorláton IC állítható megváltozzon a rezisztencia az ellenállás. Megnevezésétől definiáljuk 1,25 / I, ahol I - jelenlegi LED vagy szerelvény.
