Lebontása az indítómotor VAZ-2106 Hibaelhárítás és szerelés
Miután eltávolította az indítómotor egy autó akkor kezdődik szétszerelés. Szétszerelése starter VAZ-2106 termelt a diagnózis és a későbbi javítás vagy cserélje egyes részek. Szükségünk lesz: kulcsok „8, 10, 13”, valamint két csavarhúzó, tolómérő, egy kalapácsot és Dolly zapresovki, és vypresovki starter csapágyakat. Ha minden van, majd folytassa a javítás.
A sorozat cselekvések jövő néz ki:
- Tól Retractor relé önindító, akkor húzza ki a kimeneti tekercsek lecsavarja az anyát, és eltávolítjuk azt rugóval együtt, és két lapos alátét.
- Most távolítsa el a visszahúzó magát, mert csavarja három csavarral való ragaszkodás az alváz és távolítsa el azt tartja a horgonyt.
- Eltávolítása a mágneses kapcsoló, húzza ki a horgonyt tavasszal és egy kis bejelentés horgonyt fel és el, hogy rajta az elkötelezettség a hajtókar.
- Most el kell távolítani a védő burkolatot a starter, erre kiderül, két csavar rögzít, és távolítsa el.
- Vegyünk egy csavarhúzóval emelje meg és megtartása gyűrű a forgórész tengely, távolítsa el a gyűrűt alátéttel.

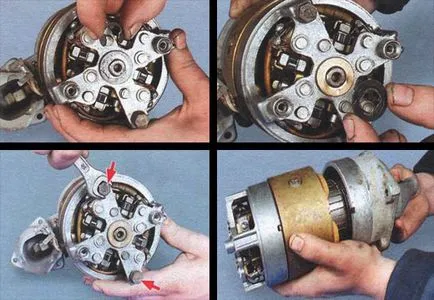

- Tíz fő csavarja ki a két összekötő csavarokat, és külön a fedelet a indítómotorháznak.

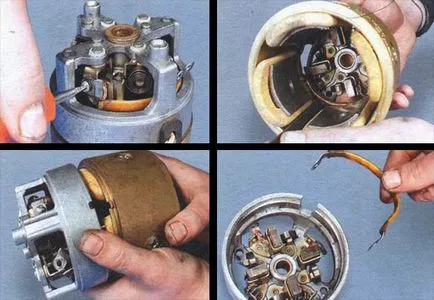

- Elfordulnak rögzítő csavarokat kercsek és az összekötő vezetékeket a kefetartó lappal.
- Távolítsuk el a szigetelő csövet és a kollektor oldali disconnect sokrétű fedelet és az állórész-ház.
- Mi vegye ki a kefetartó a jumper kercsek.

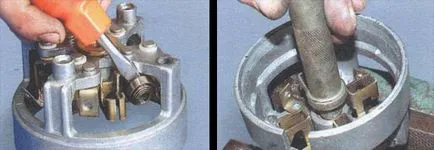

- Távolítsuk el a kefe rugós csak akasztott őket csavarhúzóval.
- Pick a tüske a megfelelő átmérőjű és vypresuyte csapágy a hátlap egy starter.

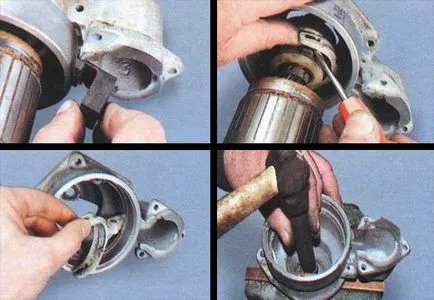

- Távolítsuk el az indítómotor hajtókar csapos tengely és egy vékony csavarhúzó starter húzza a működtető kar tengelyére.
- Távolítsuk el a gumidugót, és távolítsa el a horgonyzó hüvely eltávolításával a vállán az indítómotor vezérlő kar a tengelykapcsoló. Most, az előlapot, távolítsa el a starter hajtókar.
- A starter fedelét, a belső oldalán a működtető, egy megfelelő átmérőjű tüskével vypresovyvaem csapágy.
Tömeges munka lebontása az indítómotor tette, most meg kell foglalkozni a horgony:
- A armatúratengely és a csúszda csúsztatótárcsát két csavarhúzó, összeszorított rögzítõgyûrût és távolítsa el.
- Könnyen eltávolítja tengelykapcsoló működtető szerelvény.
Ebben a folyamatban vázák starter szétszerelés befejeződött 2106-ban. Ez maradt tölteni kis műszaki ellenőrzés.

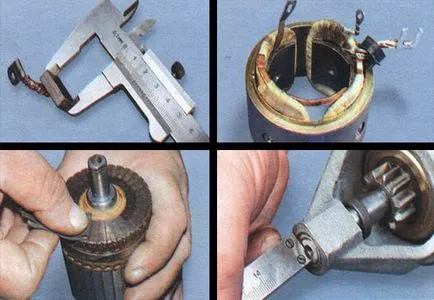

- Ellenőrizze az ecset. Ha kefe hossza egyenlő vagy kisebb, mint 12 mm, akkor ki kell cserélni újakra.
- Ellenőrizze az indítómotor tekercselés. A tekercsek nem lehet nyomát kiégés szigetelés repedések. állórész pólus nem járhat semmilyen mechanikai sérülésektől.
- Ellenőrizze a fogak a meghajtó kapcsolás, akkor nem kell semmilyen nyoma nyilvánvaló romlása és a fejlesztés.
- Ellenőrizze az állam a felület a forgórész kollektor, ha elégetik, a tiszta, finom csiszolópapírral felületre, és fújja a sűrített levegővel.
- Ellenőrizze az önindító hajtókar, akkor nem kellett volna repedések és a chips.
- A felület a armatúratengely, a hajtómű egy kezdő, a csapágyakat kenje motorolajat.
Állítsuk össze a starter. Az összeszerelés után, az axiális kaliper mérések. Ehhez először mozog a tengely felé a kollektor, majd felé a működtető és a mérés, és a különbség értéke lesz axiális, hogy ne haladja meg a 0,5 mm-es.
Ebben a starter javítás befejeződött.
