Laboratóriumi tápegység 0-30V

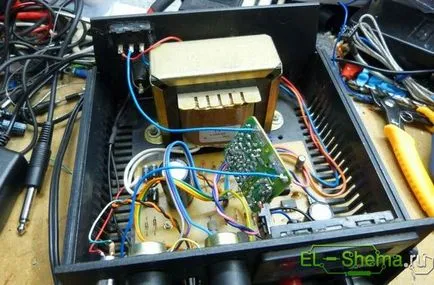

A projekt bemutatása stabilizált DC tápegység védelmet ellenőrzés 0,002-3 A, és a kimeneti feszültség 0-30 V Maximális kimeneti teljesítménye mintegy 100 watt - 30 V DC feszültség és áram 3 A, mely kiválóan alkalmas a rádióamatőr laboratórium. Van egy szabályozott kimeneti feszültség bármilyen érték 0 és 30 V. A áramkör hatékonyan szabályozza a kimeneti áram a néhány mA (2 mA), és egy maximális érték - három amper. Ez a funkció lehetőséget ad, hogy kísérletezzenek a különböző eszközök, mert akkor korlátozhatja az aktuális félelem nélkül, hogy megsérülhet, ha valami elromlik. Van is egy vizuális jelzés, hogy volt egy túlterhelés, így láthatja, egy pillanat alatt, hogy az áramkör csatlakozik a meghatározott határértékeket.

Sematikus rajz LBE 0-30V

További részletek a alapján a rádiót, hogy ezt a rendszert, nézd meg a fórumot.

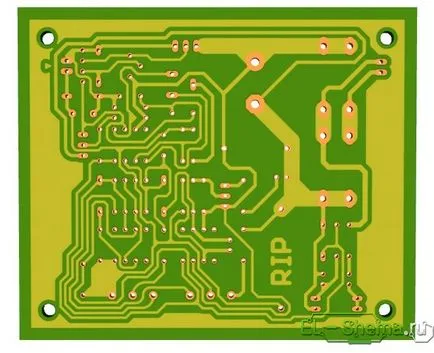

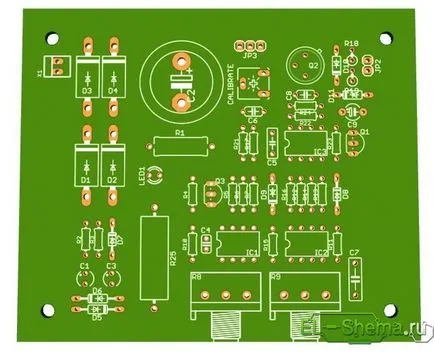

Rajz PCB PSU

Műszaki adatok tápegység

Bemeneti feszültség. AC 25 V
Bemeneti áram. 3. A (max.)
A kimeneti feszültség. 0 és 30 állítható
A kimenő áram. 2 mA - 3 A kormánymű
kimeneti feszültség ingadozása. nem több, mint 0,01%

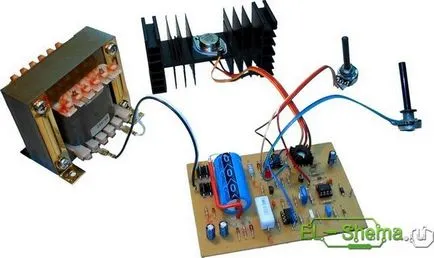

Kezdjük egy hálózati transzformátor szekunder tekercsére ereje 24 V / 3 A, amely kapcsolódik a bemeneti csatlakozó 1. és 2. A váltakozó feszültség transzformátor szekunder egyenirányítja híd által alkotott négy D1-D4 diódából. DC feszültség a híd kimeneti simítjuk egy szűrő kondenzátor C1 és az R1 ellenállás.

Továbbá, az áramkör a következőképpen működik: D8 dióda - 5,6 V Zener, itt működik nulla áram. A feszültség a kimeneten U1 fokozatosan növekszik annak felvételét. Amikor ez bekövetkezik, az áramkör stabilizálja és a referencia feszültség (5,6 V) áthalad a R5 ellenállás. A átfolyó áram invertáló bemenetére op-erősítő elhanyagolható, így az azonos áram halad át az R5 és R6, valamint a két ellenállás értéke azonos a feszültség a két közülük sorozat lesz pontosan kétszer a feszültség az egyes őket. Így a kimeneti feszültsége az op-erősítő (KÖVETKEZTETÉSEK. 6 U1) 11,2 B, kétszer a Zener-dióda referencia feszültség. U2 OS van egy konstans erősítésű körülbelül 3 képlet szerint: A = (R11 + R12) / R11, és emeli a referencia feszültség 11,2 V és 33 V Peremennik RV1, és az R10 ellenálláson beállítására használják a kimeneti feszültséget oly módon, hogy csökkenteni lehet 0 voltot.

Egy másik fontos jellemzője a program az a képesség, hogy állítsa be a maximális kimeneti áram lehet alakítani egy egyenáramú feszültségforrás DC. Hogy ez lehetséges áramkör figyeli a feszültségesést az R25 ellenálláson, ami sorba van kötve a terheléssel. A felelősség ez a funkció egy U3 elem. Az invertáló bemenete U3 kap stabil feszültséget.

A C4 kondenzátoron növeljük rövidzárási ellenállást. A Q3 tranzisztor használjuk, hogy egy vizuális jelzés az áramkorlátozó.

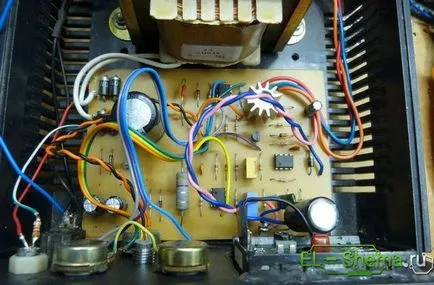

Most nézzük meg az alapokat az épület egy elektronikus áramkör áramkör. Ez történt a vékony szigetelőanyag borítja vékony réteg vezető réz úgy, hogy a szükséges vezetékek közötti különböző komponensei az áramkör. A használata egy megfelelően kialakított nyomtatott áramköri lap - ez nagyon fontos, mert ez felgyorsítja a telepítést, és jelentősen csökkenti a hibalehetőség. Oxidáció ellen védeni a réz és az ón kívánatos, hogy fedezze speciális lakkal.

Ez az eszköz a legjobb, ha egy digitális kijelzőn, annak érdekében, hogy növelje a érzékenysége és pontossága az ellenőrzést a kimeneti feszültség, mint a nyíl mutatók nem tudja pontosan megragadni egy kis (több tíz mV), a feszültség változás.

Ha a tápegység nem szerzett

Ellenőrizze a napi adag az esetleges rossz kapcsolatok, rövidzárlat a szomszédos pályán, vagy salakmaradványait hogy általában problémákat okozhat. Ellenőrizzük ismét minden külső kapcsolat a rendszer, hogy vajon a vezetékek megfelelően vannak csatlakoztatva az alaplaphoz. Győződjön meg arról, hogy az összes poláris alkotórészek vannak forrasztva a helyes irányba. Ellenőrizze a készülék hibás vagy sérült alkatrészeket. projekt a fájlokat.
