Kiszámítása a megszakító

Azok az idők, amikor a villamos árnyékoló lakások és magánházak lehetett találni a hagyományos kerámia dugók rég elmúltak. Most általánosan használt megszakítók új design - az úgynevezett megszakítók.

Mik ezek az eszközök? Hogyan számoljuk ki a megszakító az egyes esetekben? Természetesen a fő funkciója ezeknek az eszközöknek, hogy megvédje a tápegység rövidzárlat ellen és túlterhelés.

A gép legyen kikapcsolva, ha a terhelés jelentősen meghaladja a megengedett határértéket, vagy ha egy rövidzárlat lép fel, amikor az elektromos áram jelentősen megnőtt. Ugyanakkor meg kell felelnie egy jelenlegi és normál működését, ha például egy időben, beleértve a mosógépet és elektromos vasaló.

Ez védi a megszakító

Mielőtt felveszi a gép, meg kell érteni, hogyan működik, és mit véd. Sokan úgy vélik, hogy az automatikus védelmet készülékek. Ez azonban egyáltalán nem ez a helyzet. A gép nem érdekli eszközöket, hogy csatlakozzon a hálózathoz - védi a vezetéket a túlterhelés ellen.

Valóban, ha a kábel túlterhelés vagy rövidzárlat az áram növekedésével, ami túlmelegedés és kábelezés és még tüzet.

Különösen erősen megnövelt áram alatt egy rövidzárlat. Az érték a jelenlegi erőssége elérheti a több ezer amper. Persze, nincs vezeték képes kitartani sokáig az ilyen terhelés. Különösen, a kábel keresztmetszete 2,5 négyzetméter. mm, amelyet gyakran használnak a kábelezés magánháztartásokban és apartmanok. Csak világít, mint a csillagszóró. És a nyitott tüzet a szobában okozhat tüzet.

Ezért a pontos kiszámítása a megszakító játszik nagyon fontos szerepet. Hasonló a helyzet túlterhelés esetén - megszakító védi a bekötése.

Amikor a terhelés meghaladja a határértéket, a jelenlegi erőssége drámaian növeli, ami fűtési és olvadási a huzal szigetelő. Ez viszont ahhoz vezethet, hogy egy rövidzárlat. És ennek a következményei a helyzet kiszámítható - nyitott tüzet, és a tűz!

Egyes áramok automatikus kiszámítását

Automatikus kapcsoló funkciója, hogy megvédje a vezetékeket összekötve után. A fő paraméter, amely a számítás gép a névleges áram. De mi a névleges áram, terhelés vagy vezetékes?

Követelmények alapján a SAE 3.1.4 jelenlegi beállítás megszakítók védelmét szolgáló egyes részein a hálózat kiválasztott minél kisebb a számított áramok ezeket a szakaszokat, vagy a névleges áram a vevő.

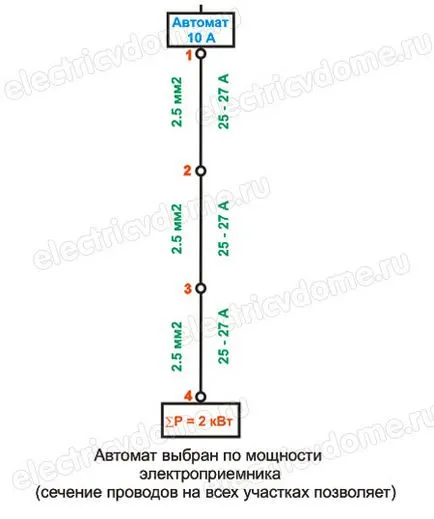

automatikus teljesítmény számítás (jelenlegi osztályzat készülék) termelnek, ha a vezetékek teljes hossza mentén minden területén elektromos vezetékek tervezett ezt a terhelést. Ez megengedett áram vezetékek több, mint a névérték a gép.

Is figyelembe idejű áram jellemző a gép. de róla beszélni fogunk később.

Például, a helyszínen, ahol a huzal keresztmetszete használt 1Q. mm, a töltet mennyiségét a 10 kW. Kiválasztása gép a névleges terhelési áram - állítsa be a készüléket akár 40 A. Mi történik ebben az esetben? A huzal kezd felmelegedni és olvad, mivel célja névleges áramának 10-12 amper, és a áramátjárta 40 amper. Automatikus kikapcsolás csak akkor, ha rövidzárlat lép fel. Az eredmény lehet a sérült vezetéket, sőt tűz ütött ki.

Ezért meghatározó a kiválasztás érték a névleges áram gép szakasz egy vezető vezetéket. a terhelést figyelembe véve csak kiválasztása után a huzal keresztmetszete. A megadott névleges áram a gép, kisebbnek kell lennie, mint a maximális áram elfogadható egy adott vezeték-keresztmetszet.

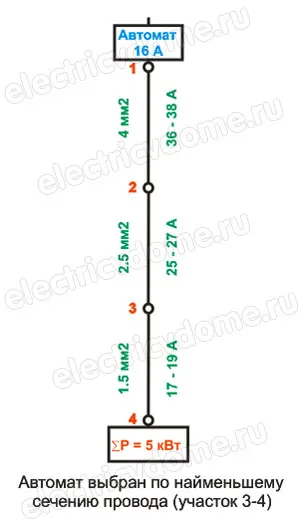

Így az automatikus kiválasztása termékeket a legkisebb keresztmetszete a vezetékek használt vezetékek.

Például, a megengedett áram vörösréz vezetékek 1,5 négyzetméter. mm, ez 19 amper. Tehát, a drót, válassza ki a legközelebbi értéket a névleges áram gép a kisebb oldalon, 16 amper. Ha az automatikus válassza ki az értéket 25 amperes, a kábelezés fűthető, mivel ez a rész nem végzik el az ilyen áram. Ahhoz, hogy megfelelően kiszámítja a megszakító. meg kell, először is, figyelembe veszi a keresztmetszet a huzal.

A számítás a megnyitása a megszakító

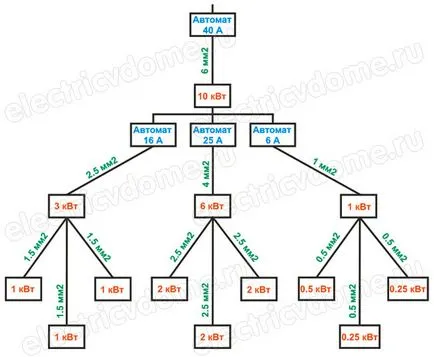

bekötési rendszer csoportokra oszlik. Minden csoport saját kábellel egy adott szakasz vagy megszakító névleges áramának megfelelő ebben a szakaszban.

Válassza ki a részét a kábel és a névleges áram a gép, meg kell kiszámítani a várható terhelést. Ez a számítás hozzáadásával azokat az eszközöket, amelyek csatlakoztathatók a helyszínen. A teljes kapacitás határozza meg a átfolyó áram a vezetékben.

Határozzuk meg az összeg a jelenlegi lehet a következő képlet szerint:

F - összteljesítménye minden készülék, W;
U - a hálózati feszültség, (U = 220 V).

Annak ellenére, hogy a képlet alkalmazható az aktív terhelések hozzon létre egy hagyományos villanykörte vagy készülék egy fűtőelem (elektromos vízforraló, melegítők), mégis segít nagyjából meghatározza az aktuális érték ezen az oldalon. Most ki kell választania egy vezető kábelt. Ismerve az összeg a jelenlegi táblázatban tudjuk választani a kábelt szakaszt egy adott áram.

Akkor majd kiszámítja a megszakító az elektromos vezetékek a csoport. Ne feledje, hogy a gép le kell, mielőtt a kábel túlmelegszik, így a gép címlet válassza ki a következő alacsonyabb érték a névleges áram.

Nézzük a névleges áram értéke a gépen, és hasonlítsa össze a maximális megengedett áram értéke a vezetéket a szakaszt. Ha a megengedett áram a kábel kisebb, mint a megadott névleges áram a gépen, válassza a kábelt egy nagy keresztmetszetű.
