kijelölés vágások
1. A helyzet vágási sík vonalak jelzik rajza.
2. nyitott vonalszakasz sort kell használni (vastagsága legfeljebb S 1,5S vonal hossza 8-20 mm).
3. Egy komplex metszeti stroke szintén elvégezzük a kereszteződésekben a síkok is metszik egymást.
4. A kezdeti és a végső simítások kell helyezni nyilakkal jelölve a megtekintési irányban, a nyíl kell alkalmazni a parttól 2-3 mm-re a külső a sor végére.
5. A méretei a nyilak kell ábrán megadott 14.
6. A kezdeti és a végső simítások nem kell át a kontúrt a megfelelő képet.
7. elején és végén a szakasz vonal, és ha szükséges, a kereszteződésekben a metsző síkok ülőhelyek fel ugyanazt a nagybetű a magyar ábécé. Letters körül alkalmazott nyilakkal jelölve a nézet, és a kereszteződésekben a külső szög (24. ábra).

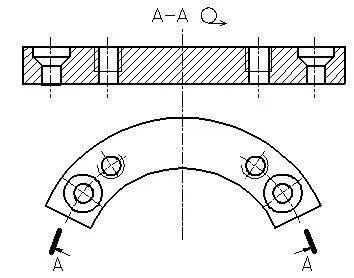

24. ábra - Példák részben jelölést
8. A vágás meg kell jelölni felirata típusú „AA” (mindig két betű elválasztva egy kötőjel).
9. Ha a vágási sík egybeesik a szimmetria síkjával a tárgy egészét, és a megfelelő képek találhatók egy és ugyanazon lap szoros kapcsolatban vetítés vagy elválasztott mi - vagy más képeket, vízszintes, az első és szelvények nem jelöljük meg a vágási sík és részén a felirat nem kísérte.
10. frontális és szelvények általában kapcsolódnak a helyzet megfelel a kapott a témát a fő kép rajz.
11. Horizontális, frontális és szelvények is található a helyszínen megfelelő főbb típusait.
12. A pozicionáló szakasz hagyjuk bármely helyen a rajz mezők, valamint a turn hozzáadásával kondicionált grafikai jelölés - ikon „turn” (25. ábra).
25. ábra - Feltételes piktogram - ikon „fordulat”
A keresztmetszet - a kép a szám, amelyet úgy kapunk, boncolás mentális alany egy vagy több síkban. A ábrázolt csak az, amit közvetlenül kapjuk a vágási síkban (lásd 26. ábra).
26. ábra - A keresztmetszete a tengely
Ez lehetővé tette, hogy használni, mint egy szekáns hengeres felület bevethető majd a síkban (27. ábra).
27. ábra - A keresztmetszete a hengeres felület
Ahelyett, hogy a szó telepített feltételes grafikai jelölés használható - „Deployed” ikont, az alakja és méretei, amelyek a 28. ábrán látható.
28. ábra - ikon „Telepített”
A keresztmetszetek vannak osztva szuperponált (29. ábra) ivynesennye (ábra 30, 31). Előnyösek azok a kiolvasztott szekcionált engedélyezettek elhelyezkedésük a különbség a rész azonos típusú (30. ábra).
29. ábra - Példa egymásra képrészlet
30. ábra - Példa kiolvasztott képrészlet
található a különbség részei ugyanazon faj
31. ábra - Példa metszeti képek kiolvasztott
Olyan esetekben, amikor a keresztmetszet szimmetrikus alakja, a szakasz vonal nem hajtjuk végre. A szimmetriatengely olvasztott vagy egymásra helyezett idomrúd jelzik - vékony szaggatott vonal nélkül, szimbólumok és betűk és a nyíl metszetvonalat nem végzik el (ábra 26, 29).
Áramkör kiolvasztott részt, és keresztmetszete, amely része egy metszetét mutatja a fő folytonos vonalak, és a körvonal szuperponált szakaszok - folytonos vékony vonalak, a kép kontúrt a helyét a szuperponált szakasz nem szakad.
Minden más esetben a szakasz használt vonal nyílt vonal nyilakkal jelölve a tekintetét, és kijelöli azt az azonos nagybetűvel a magyar ábécé (a műszaki rajzok - nagybetűvel és nagybetűket a magyar ábécé vagy szám). Keresztmetszet jelzett kísérő, "A-A" (ábrák 31, 32).
32. ábra - Példa a jelölés szakaszok
A több azonos tartozó szakaszokra azonos tárgyú metszősík által kijelölt egyetlen betű és egy szakasz készült (33. ábra).
33. ábra - Példa kijelölje azonos keresztmetszetek és képek
A aszimmetrikus, ismert szakaszok, elrendezve fölé- vagy szakadás, a metszetvonal végzett nyilakkal, de nem betűk azt mutatják (34. ábra).
34. ábra - Példa az aszimmetrikus szakaszok
Ha a vágási sík átmegy a forgástengely a felület határoló a nyílás vagy mélyedés, a kontúr a furat vagy mélyedés a keresztmetszete látható teljesen (35. ábra).
35. ábra - Példa a végrehajtási szakaszok a nyílások
Külső elem - kulon kép (általában nagyobb) egy - vagy annak egy részét a téma igénylő grafikai és egyéb magyarázatot alakja, méretei és egyéb adatokat. A 36. ábra egy példa a részletes tervezés.
36. ábra - Példa a részletesen
Külső elem tartalmazhat részleteket nem szerepel a releváns képet, és eltérhet ez a tartalom (például képek lehetnek nézet, és egy kiemelő - vágás).
Az alkalmazás a részletek megfelelő helyen pont a forma zárt szakasz, vagy szilárd rész egy vékony vonal - egy kör, ovális, stb, a kijelölésének részletes nagybetűs vagy nagybetű kombinálva egy arab szám a polcon vonalak - .. feliratai. Fent a kép kijelölése jelzi a részleteket és a skála, amelyen készült. Külső elem kell elhelyezni, amennyiben lehetséges, közel a megfelelő helyen, a tárgy képét.
Egyezmények és megkönnyíti a képek
1. Ha a nézet, a vágás vagy szakasz szimmetrikus alakja, cselekmény megengedett korlátozott tengelyirányú fele a kép vonal vagy valamivel több, mint a fele a kép tartja az utóbbi törés vonal (37. ábra).
37. ábra - Példa egy egyszerűsített kép szimmetrikus részek
38. ábra - Példa a tárgy kép azonos, egyenletes hézagot elemek
2. Ha az alany számos azonos, egymástól egyenlő távolságra elemeket, akkor a kép e tárgy teljes mértékben mutatják 1-2 ilyen elemeket, de más elemek azt mutatják, egyszerűsített vagy feltételesen. Megengedett, hogy képviselje tárgy részének a vonatkozó jelzések az elemek száma, azok helyét, és így tovább. N. (38. ábra).
3. A nézetek és szakaszokra lehet egyszerűsíteni, hogy ábrázolja a vetítési vonalak metszéspontjában felületek, ha nincs rá szükség pontossággal megépítésük. Például, ahelyett, görbék végezzük egyenes íves és egyenes vonalú (39. ábra).
39. ábra - Példa egy egyszerűsített kép felülete metszéspontja vonalak
4. A sima átmenet az egyik felületről a másikra van ábrázolva feltételesen vagy nem jelennek meg (40. ábra).
40. ábra - Példa egy egyszerűsített képet közötti sima átmenet felületek
5. Részletek, mint csavarok, szegecsek, zsellérek, nepustotelye orsók és tengelyek, hajtókarok, a karok és így tovább. N. hosszmetszet, amely sematikusan bemutatja nerassechennymi. Izzók mindig mutat nerassechennymi. Általános szabály, hogy megjelennek a összeállításrajzok nerassechennymi anyákat és alátéteket. Ezek az elemek, mint a küllők lendkerekek, görgők, fogaskerekek, vékony falú típusú merevítők és m. P. árnyéktalan jelzi, ha a metsző sík tengelyének irányába, vagy a hosszú oldalon az elem. Ha az ilyen elemek részei egy helyi fúrás, mélyülő és t. N. teszik a helyi vágást (41. ábra).
41. ábra - Példa a képek a helyi szakaszok tengelyekre
