Kézi elektromos szerszámok

Csinálok egy technológiai műveletek kéziszerszámok - ez a folyamat nagyon időigényes és improduktív, így a kisvállalkozások, szervizek bútor, ahol lehetetlen használni faipari gépek, használt elektromos eszközök, amelyek 5-10-háromszorosára növeli a termelékenységet, anélkül, hogy nagy fizikai erőfeszítést.

Mert fűrészelés használt elektromos körfűrész (ábra. 6.1), ahol a lapátok melyet egy elektromos motor és egy működő eszköz maga mozog kézzel. Minden szerszám is három fő részből áll - a motorház és a vágószerszám. Rögzített állórész a villanymotor gyakran a szerszám teste. Ez forgatja egy hengeres rotor, amely csatlakozik a vágószerszám. A rotor tengely van felszerelve csapágyak a házban. A ház védi a mechanizmus külső behatások elleni és szennyeződést. Azt fogantyúk indítómotor, a referencia-központ vezetősín, védő és más eszközök. Vágószerszámok vannak rögzítve a motor tengelyére, majd a motor fordulatszáma és vágóeszközök egyaránt. Ha a szerszám fordulatszámát csökkenteni kell a motorház és a váltó ad vágó rögzítve a fogaskerék-tengelyt.

Működés közben az elektromos fűrész csúsztatjuk manuálisan daraboló anyag simán és egyenletesen, előítéletek nélkül, pihenő azt a támasztótest panel anyaga. A fűrészlap kell menni közvetlenül a vágási vonal. Ha megáll a fűrész túlterhelés ellen (zavarás) magához húzta, majd ad nekik lehetőséget, hogy dolgozzák ki a szükséges sebességet, ismét lecsapni készül az anyag, még fűrészelés. Működés közben a monitort és annak biztosítására, hogy a támogatási panel nem kap fűrészport, mivel ez ahhoz vezethet, hogy a ferde panel és billentse a fűrészlapot. Időről időre ellenőrizze a megbízhatóságát a lemez szerelés és más forgó alkatrészek (ábra. 2.6).

Néhány körfűrész lehet használni, mint egy helyhez kötött berendezések. Erre a célra a fűrész felbukkant és rögzített panel a munkapadon, hogy a panel egy szintben van a gépen a padon fedelet. Ebben az esetben a vágóanyagból lehet táplálni a fűrészt. Mert kivágása üres különböző ívelt lapok, rétegelt lemez vagy más anyagból alkalmazni öv fűrész, illetve szúrófűrészekkel.

lektrifitsirovannye Gyalugép. Ez az erő a tervezők két és négy kés kettős szigetelés, amelynek célja síkgyaluláshoz. Elektrorubanok IE- 5706 (ábra. 3.6) egy állórész, amely magában foglalja a doboz, a támogatási központ, a vezető vonal, vágószerszámok és a rotor, ami egy működő akna. Ez a sík lehet egy síkban alkatrészek 100 mm szélességű, eltávolítása egy réteg vastagsága 2 mm. Motor teljesítmény 0,4 kW.

Technika electroplane. A munka megkezdése előtt kapcsolódási tesztelt mozgó alkatrészek, élesség a pengék, és szabályozzák a vastagsága a tépő réteg. Erre a célra a háttámla panel van csatlakoztatva a kések tengely és fölé a elölről hátrafelé vastagsága tépő réteg (0,5. 1,5 mm).

Electroplane élesítésére kést használt elektrozatochnye sokoldalú eszközök I-26 és I-121, amelyek azonosak a mérete és súlya a pengék rögzítve a dolgozó tengely szorító rudak és a csavarok, amelyek meghúzni belülről kifelé. Működtetőtengelye fix kések egyensúlyban kell lennie. Erre elektrorubanok húzva a tápegység és a kimeneti tengely elfordul kézzel, lassan többször teljesen megáll. Ha a tengely késekkel minden alkalommal megáll különböző pontjain habozás nélkül, hogy egyensúlyban van. Elektrorubanok lehet használni, mint egy álló fugázó gép, ha a munkadarabok könnyebben gyalugép. Egyidejű tervezése a két szomszédos oldal (oldalaihoz és széleihez) néha két elektrorubanka használt: egy vízszintesen elhelyezett, és a másik - derékszögben az első. Ez nagymértékben javítja a termelékenységet és precíziós megmunkálás alkatrészek (ábra. 4.6).

lektrodolbezhniki viszonylag széles körben használt gouging lyukak. Leggyakrabban elektrodolbezhnik IE-5603. Elfordítható forgácsoló lánc lehetővé teszik hollowing különböző szélességű nyílásba (ábra. 5.6). Működés elektrodrlbezhnikom lánc együtt a motor leengedése, vágja a fát, és kiválasztja a nyílásba. Hosszlyukfúrógép mélysége szabályozott mozgatható reteszelő gyűrű, amelynek az egyik a függőleges oszlopok. Elektrodolbezhnnk csatlakozik a világítási hálózat.

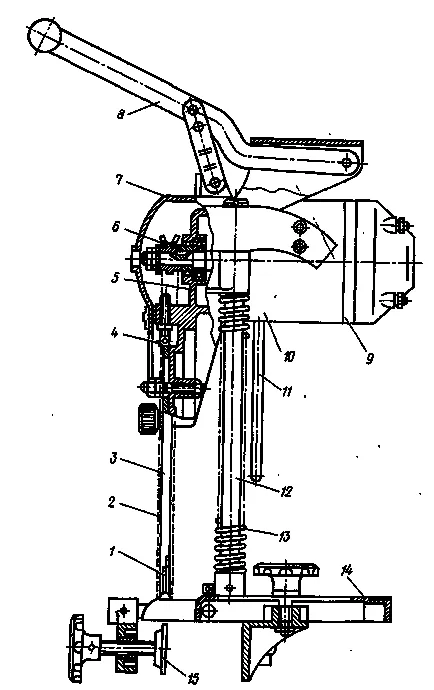

Ábra. 5.6. Elektrodolbezhnik IE-5603:

1 - gördülőcsapágy;

2 - horonyvágó áramkör;

3 - vezetősín;

4 - állítócsavar;

5 - Elülső pajzs;

6 - lánckereket;

7 - védő burkolat;

8 - a kart eszközt; 9 - a

11 - MenetidŒ;

12 - útmutató oszlop; 13 - tavasz;

Kézi fúrógépek. Furatok különböző átmérőjű a csavarok, tiplik és csavarok használt kézi fúrógépek különböző típusú és tervez. A leggyakoribb IE-1013 (ábra. 6.6), az IE-1003 IE- 1022a és csavarhúzó IE-36016.

Karcolás és csiszolás fa. Előkészítése során a felület befejező és csiszoló használják karcolás. Scrape szilárd lombos fűrészáru; soft rock grind csiszolópapírral különböző számok papírból vagy vászon. Vakarózás végezzük útján ciklikus - téglalap alakú acél vagy fémlemez vastagsága 0,8. 1,5 mm-től 70 mm széles és 130 mm long. A vágási része a ciklus - Stinger ami képződik egy tip tartályt véső vagy ciklikus terhelést és előre meghatározott lecsiszolt arc háromszögletű egy fájlt. Hosszú gyűrűs pereme kihegyezett, és beállítjuk a bárban vagy veszi. A működési ciklus leadott tsiklyuemoy szögben a felületre, és tartja a mindkét kéz ujjaival abba az irányba, a rostok vagy önmagában, hiszen lehúzó Whittle csak mozgás közben az egyik irányba. Huzamosabb ideig tartó működés ciklusok segítségével különböző eszközöket, hogy nagyban megkönnyíti tsiklevaniya folyamatot.

Kézi csiszolás célja, hogy összehangolja a fafelület után gyalulás és tsiklevaniya. Ha a kézi csiszolás csiszolópapír rögzítve speciális párna, repülőgépek vakolt filc (ábra. 7.6). Attól függően, hogy a profil a csiszoló felület az őrlés dolgozó részek különböző kontrprofili pad. Minden felület csiszolt első nagy szemű bőr, majd kisebb a szálak mentén. azt javasoljuk, hogy ne homok az egész gabona, mint a kialakulását mély karcolások, amelyek nehezen tisztítható, és befejezése után, akkor még nagyobb lesz észrevehető.

Működés közben elrejtése rendszeresen tisztítani a fűrészport megakadályozza a csiszolás. Először is, mindig egy új, élesebb szőrme és a végén - a régit, mivel jobban összehangolja a felületre. Ívelt alkatrészek és szerkezeti elemek is csiszolni kézzel, a speciális párna vagy facsíkok, nemez és ruhával beillesztett mint a megfelelő számot.

Kézi csiszolás - időigényes művelet. Jelentősen megkönnyíti a munkát és a teljesítmény javítása elektroshlifovalnye eszközöket. Amikor csiszolás nagy felületek elektroshlifovalny szerszám csúszott felszínén részek irányába faerezet. Apró részletek jobban darál, ha a műszer be van kapcsolva, oldalt vagy fejjel. Ugyanakkor fel lehet használni, mint a helyhez gépen. Villamosított használt eszközök csiszolás az összegyűjtött tárgyakat, amelyeket nem lehet végrehajtani köszörűgépek.

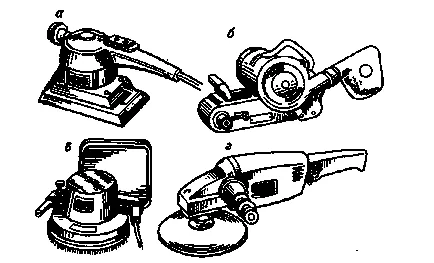

Az elektromos kéziszerszám csiszolására és tisztítására a fa:

és - vibroshlifovalnaya villamos gép,

használt gép köszörűkorong,

A -lentochnaya daráló,

Mr. -diskovaya daráló
