Készülék X-ray készülékek

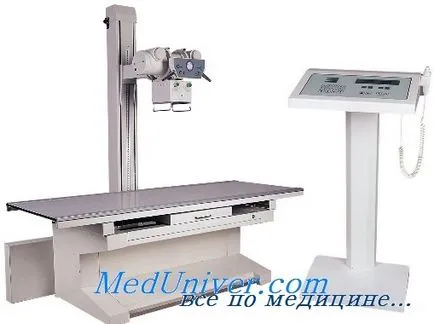

Minden X-ray berendezés a következő rész-eszközök: röntgencső, transzformátorok, szelep cső, állvány képernyőn, távirányító.
Transformers. A hálózati áram jön 127-220 V. A katódot izzószál spirál egy feszültségcsökkentő transzformátor, hogy áramot 4-14 V. A teljesítmény röntgencső áram szükséges, igen magas feszültség tartományban 40.000 250.000 V, átalakítani e áram hálózat szolgál feltranszformátor.

Kenotrons. Modern röntgen gép működik állandó aktuális üzemmódot. Helyreállításának a AC szolgálja kenotrons hajegyenesítők.
Állvány. Állvány egy mobil röntgengép keret, amely erősebb röntgencső. fluoreszcens képernyő, a vezérlő rekesznyílás érték, az elektron-optikai átalakító, egy eszköz a megfigyelés képek és t. d.

A áttetsző képernyő. Fluoreszkáló képernyőn - kartonlapból 30x40 vagy 35x35 cm-es, borított egy speciális készítmény, amely, amikor ki vannak téve a röntgensugárzás segítségével egységes zöldes izzás egész felületén. A világító szerkezet igen gyakran egy ezüst-aktivált foszforvegyület cink-szulfid-kadmium.

Vezérlőpulton. Táblázat (távoli) vezérlést használunk, amely kiváltja a készüléket üzembe, és így tovább panelre szerelhető kétállású kapcsoló és a különböző mérőműszerek. Ott is van otthon sok szükséges készüléket a szabályozás a röntgen cső működését.

Közös hátránya. jellemző hagyományos röntgen rendszerek a kis világítási fényerő és a kontraszt a fluoreszcens képernyő, amely előírja a kötelező sötétadaptáció kutatók szem, amely nem teljes mértékben ellensúlyozni a veszteség annak érzékenységét meghatározásának finom részleteket. nagy radiális terhelés a beteg és a személyzet nem kevésbé jelentős hátránya a hagyományos rentgenoapparatov jól. Ezek a negatív oldalon, amikor az X-ray tanulmány nagymértékben eliminálta rentgenoapparatah modern elektro-optikai konverterek (EOC), vagy elektron-optikai erősítők (EOE).

Elektron-optikai erősítést. EOE egy vákuum-berendezéssel, amelynek nagy bemeneti fluoreszkáló képernyőn, a fotokatód, egy kimeneti (kicsi) fluoreszcens képernyő, az optikai lencse rendszer átalakítására invertált képet egy kis képernyőn közvetlen. Felgyorsítása mező képernyők között egyenlő, mint 25000 V.

A működési elve az EOU. Röntgensugarak áthaladó tárgya tanulmány, kap az első képernyőn, ami azt világítani. A fotokatód hatására sugárzás kopogtat elektronok. A fotoelektron gyorsítanak egy elektromos mező, szállítani a kimeneti kis képernyőn, ahol az elektronikus képpé alakítja a fény újra.

A fényerő erősítés alapú röntgenképalkotó - két tényező: 1) növelik a fényáramot egy kis képernyőn, mert a jelenléte nagy gyorsító feszültség a nagy és a kis képernyőn, és 2) egy elektron-optikai csökkentését a kép. A képernyő fényerejét növeli akár 7000-szer, a redukciós faktor értéke 10-14. Alkalmazás EOE lehetővé teszi, hogy különbséget rész 0,5 mm-es, T. E. 5-ször kisebb, mint a hagyományos röntgen vizsgálat.

Átmérője területén elektron-optikai erősítő függ az osztály a készüléket, akkor jönnek a különböző méretek: 5, 7, 9, 11 és 12 hüvelyk (12,5; 17,5; 22,5; 27,5 és a 30 cm-es, sorrendben). Minél nagyobb az átmérője a területen az erősítő, a drágább, és így a felbontás romlik.
További műszaki fejlődéshez viszonyítva a kapcsolódó diagnosztikai radiológia a kötelező elektronikus optikai erősítést.
