Javítás hegesztő inverterek. annak ellenére, hogy a komplexitás, a legtöbb esetben meg tudod csinálni magadnak. És ha van egy jó megértése a tervezés az ilyen eszközök, és van egy elképzelés, hogy azok nagyobb valószínűséggel sikertelen, akkor lehet, hogy sikeresen költségek optimalizálása és a professzionális szolgáltatást.
Cseréje rádió alkatrészek a folyamat javítási hegesztési inverter
Célja a berendezések és funkciók a tervezése
A fő cél az, hogy forma egy inverter DC hegesztő áram, amelyet úgy kapunk, egyenirányító nagyfrekvenciás AC. Használata nevezetesen a magas frekvenciájú váltakozó áram alakítjuk segítségével egy speciális inverter modult a finomított hálózatról annak a ténynek köszönhető, hogy az erő egy ilyen áram hatékonyan lehet növelni a kívánt értékre útján kompakt transzformátor. Ez az elv, beletesszük az inverter. Ez lehetővé teszi, hogy az ilyen berendezések, hogy a kompakt méret nagy hatékonysággal.

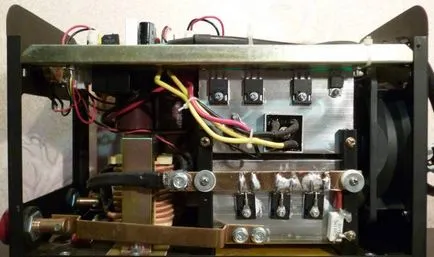

Funkcionális rendszer a hegesztő inverter
Reakcióvázlat hegesztő inverter, amely meghatározza annak jellemzőit, tartalmazza a következő alapvető elemeket:
- primer egyenirányító egység, amelynek alapja egy diódahíd (ebben a feladatban készülék tartalmaz egy AC helyesbítését vezetünk be egy szabványos elektromos hálózat);
- Az inverter egység, a fő elem egy tranzisztor szerelvény (nevezetesen révén a blokk DC táplált árama a bemeneti alakítjuk AC amelynek frekvenciája 50-100 KHz);
- nagyfrekvenciás lelép transzformátor, amely azáltal, hogy csökkenti a bemeneti feszültség jelentősen növekszik a hálózati kilépő áram (elve miatt a nagy gyakoriságú transzformálására a kimeneti az ilyen eszközök képezhető olyan áramot, amelynek szilárdsága eléri 200-250 A);
- kimeneti egyenirányító alapján gyűjtött hatalmi diódák (ez a probléma az inverter egység tartalmaz egy kijavítása nagyfrekvenciás váltakozó áram, ami teljesítéséhez szükséges hegesztési műveletek).
Jellemzői a karbantartási és javítási az inverter eszközök
Javítás hegesztőberendezés kapcsolatos inverteres típusú, számos funkcióval, amely megmagyarázza a bonyolultsága a design egy ilyen eszköz. Inverter, ellentétben hegesztőgépek más típusú, elektronikus, amely előírja, hogy a szakemberek részt vesznek a karbantartás és javítás, van legalább a kezdeti rádió ismeretek és készségek foglalkozó különböző műszereket - egy voltmérővel digitális multiméter, oszcilloszkóp, stb .
A karbantartási és javítási az elemek ellenőrzik, amelyek közül az inverter hegesztés. Ezek közé tartozik a tranzisztorok, diódák, ellenállások, Zener-dióda, transzformátor és a fojtószelep. Inverter tervezési jellemzője az, hogy nagyon gyakran a javítás lehetetlen vagy nagyon nehéz meghatározni, amelyek meghibásodása elem okozta a meghibásodást.

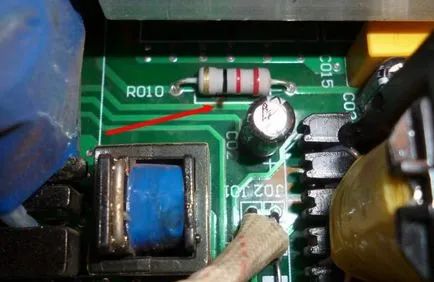

A jel a leégett ellenállás lehet egy kicsit korom a táblára, nehéz a tapasztalatlan szem felismerni
Ilyen helyzetekben, nézz a részleteket. Annak érdekében, hogy sikeresen megoldja ezt a problémát, akkor nem csak azt tudják, hogyan kell használni mérőműszerek, hanem elég egy jó megértése elektronikus áramköröket. Ha a képességek és ismeretek legalább elemi szinten nem, majd a javítás hegesztés inverter kezeddel is okozhat még súlyos károkat.
Tényező, ami tény, hogy a hegesztő inverter
Helyzetek okozhatnak inverter hiba vagy ólom megsértése munkája lehet osztani két fő típusa van:
- kapcsolatos rossz választás módjának hegesztés;
- meghibásodása miatt az eszköz egyes részei vagy a hibás működést.
Módszerek kimutatási inverter hiba utólagos javításra csökken egymást követő technológiai műveletek, a legegyszerűbb - a legnehezebb. Aztán milyen feltételekkel az ilyen vizsgálatokat végeznek, és mi a lényege, ez általában kikötött utasítást a berendezés.
Inverter közös üzemzavarokat, azok okai és megszüntetésük
- A belső része a készülék behatolt nedvességet, hogy előfordulhat, ha a csapadék esik a test a repülőgép.

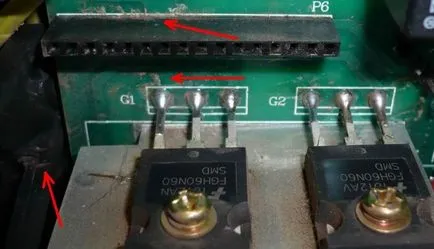

- Az elektronikus áramköri elemek összegyűlt port, amely elvezet a zavar a teljes hűtés. Maximális mennyiségű por a frekvenciaváltó esik azokban az esetekben, amikor azok üzemeltetése poros környezetben vagy építkezéseken. Annak érdekében, hogy ne hozza a berendezést, hogy a pont a belső részén pedig rendszeresen tisztítani kell.
- Túlmelegedés az elektronikát az inverter áramkör és ennek következtében a hiba léphet fel, ha a kitöltési tényező (MF). Ez a paraméter, amely szigorúan be kell tartani, jelzi az adatlapon berendezés.
Nyomai folyadék kerül a készülék házára

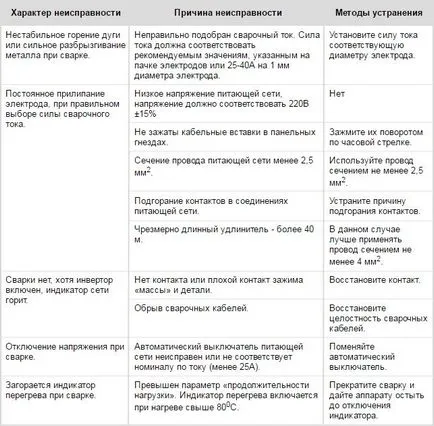

közös hibák
A leggyakoribb problémák a művelet a következő inverter.
Instabil égés hegesztési ív vagy egy aktív fröcskölés
Ez a helyzet tükrözi az a tény, hogy ez rossz kiválasztott áramerősség hegesztés. Amint az jól ismert, ez a paraméter kerül kiválasztásra típusától függően, és átmérője az elektróda, valamint a sebességet a hegesztés. Ha a csomag az elektródok használata nem tartalmaznak ajánlásokat az optimális értéke a jelenlegi erőssége, hogy lehet kiszámítani egy egyszerű képlet: A kell elszámolnia 20-40 Hegesztőáram 1 mm átmérőjű elektródát. Azt is meg kell jegyezni, hogy minél kisebb a sebessége a hegesztés, a kisebb legyen az aktuális.
A függését az átmérője az elektródák a hegesztőáram
A tapadást az elektróda felületén a részek
Ez a probléma oka lehet több oka lehet, az alapján többségük alacsonyabb tápfeszültség. A jelenlegi modell inverter eszközök és működtetni alacsony feszültségű, de ha alá süllyed az érték a minimális érték, amelyre a berendezést tervezték, az elektród kezd ragadós. A feszültségesés a kimeneti berendezések léphet fel, ha a készülék blokkolja a rossz érintkezés panel jack.
Kiesett egy ilyen ok nagyon egyszerű: takarítás a kapcsolati aljzatok és sűrűbb rögzítés őket az elektronikus áramköröket. Ha a vezeték útján, amely a frekvenciaváltó csatlakoztatva van az elektromos hálózathoz van egy rész, kisebb, mint 2,5 mm2, ez is a berendezés az alábbi bemeneti feszültségesés. Ez garantálja, hogy megtörténjen az esetben, ha a vezeték túl hosszú.
Ha a hossza a tápkábel meghaladja a 40 métert, használt hegesztő inverter, amely össze van kötve, ez szinte lehetetlen. Kaland az ellátási lánc leeshet, és ha kapcsolatok felperzselt vagy oxidálódik. Gyakori oka ragadjon az elektróda nem elég jó minőségű, felület előkészítése hegesztendő részeket, amelyeket meg kell alaposan tisztítani, nem csak a meglévő szennyezés, hanem a film-oxid.
Kiválasztása a hegesztési kábel
Képtelenség, hogy a hegesztés megkezdéséhez, ha az egység
Ez a helyzet gyakran felmerül a túlmelegedés esetén az inverter egység. A panel kellene világítani a jelzőlámpa. Ha a fény utolsó diszkrét és hangjelző funkció az inverter nem áll rendelkezésre, a hegesztő egyszerűen nem tud túlmelegedéstől. Egy ilyen állapot jellemzi hegesztési inverter és törését vagy véletlen disconnect a hegesztő huzalok.
Inverter váratlanul kikapcsol hegesztés
A legtöbb esetben ez a helyzet áll fenn, ha a tápfeszültség ki van kapcsolva a megszakító, a működési paraméterek megfelelően kiválasztott. Amikor működő egy invertert berendezés elektromos panel kell telepíteni gépek Névleges legalább 25 A.
Nem tudja bekapcsolni, ha bekapcsolja az inverter billenőkapcsoló
Valószínűleg ez a helyzet azt mutatja, hogy a tápegység hálózati feszültség túl alacsony.
Automatikus kikapcsolás Inverter hosszan tartó hegesztési
A legtöbb modern inverter berendezéssel ellátott hőmérséklet-érzékelők, amely automatikusan kikapcsolja a készüléket magasabb hőmérsékleten a belsejében egy kritikus szintet. Kiutat ez a helyzet csak egy: hogy a hegesztő többi 20-30 percig, ami alatt lehűl.
Hogyan kell elvégezni a független javító eszköz az inverter
Ha a vizsgálat után nyilvánvalóvá válik, hogy az oka a hiba az inverter egység rejlik belső, meg kell szétszerelni, és folytassa az ellenőrzést az e-tölteléket. Lehetséges, hogy az ok abban rejlik a rossz minőségű forrasztás készülékrészektl vagy rosszul csatlakoztatott vezetékeket.
A gondos ellenőrzés elektronikus áramkörök azonosítja a hibás alkatrészeket, amelyek elszíneződhet, repedt, a duzzadt test és odaégett kapcsolatok.

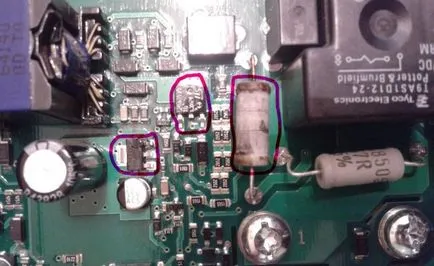

Leégett példány fedélzetén az inverter Fubac IN-160 (vezérlő AC-DC, tranzisztor 2NK90, ellenállás 47 ohm)
Az ilyen alkatrészek javítás szükséges vypayat táblák (előnyösen használható erre a forrasztópáka szívatással), majd helyébe hasonló. Ha a hibás elemet a jelölés nem lehet olvasni, a külön táblázatban lehet használni a kiválasztás. Cseréje után a hibás alkatrészeket, ezért kívánatos, hogy tesztelés elektronikus kártyák használatával a tesztelő. Különösen meg kell tenni, ha a vizsgálat nem megengedett, hogy felfedje az elemeket ki kell javítani.
Szemrevételezése elektronikus inverter áramkör és az elemzést a teszter kell kezdeni a aggregát tranzisztorok, mivel ez a leginkább veszélyeztetett. Ha a tranzisztorok hibás, akkor a legvalószínűbb, elromlott, és imbolygott a kör (driver). Az elemek teszik fel ezt a kört, akkor is ellenőrizni kell az első.
Inverter egység
Az ellenőrzés után tranzisztor egység ellenőrzi az összes többi blokk, amely szintén használható a teszter. A felület a nyomtatott áramköri lapok alaposan meg kell vizsgálnia, hogy meghatározzuk a jelenlétük a leégett területeken és sziklák. Ha találunk, akkor alaposan meg kell tisztítani helyeket és forrasztott őket kardigánok.
Ha a töltelék inverter talált kiégett vagy szakadt vezetékek, akkor a javítás kell őket cserélni egy hasonló keresztmetszetű. Bár a dióda egyenirányító híd és inverter elég megbízhatók, azokat is meg kell, hogy gyűrű segítségével a tesztelő.
A legnehezebb eleme az inverter - a legfontosabb kezelési díj, ami függ a használhatósági működésének a teljes berendezést. Egy ilyen díj jelenlétében vezérlőjelek, amelyek szállított kapuhoz busz kulcs blokk, ellenőrizzük oszcilloszkópot használ. Az utolsó szakaszban a tesztelés és javítás az elektronikus áramkörök az inverter szerkezetnek olyannak kell lennie, hogy ellenőrizze a kapcsolatokat az összes rendelkezésre álló résidők és a tisztítást egy standard radír.
