Javítás hegesztő inverter kezüket 1
Jelenleg inverteres hegesztő már széles körben használják a különböző területeken. Ezeket az eszközöket figyelembe, hogy nagyon megbízható és tartós. Azonban annak ellenére, hogy az összes pozitív tulajdonságait, néha nem. Ezekben az esetekben a hiánya, valamint speciális műhelyek, különösen sürgető kérdés, hogyan lehet javítani hegesztő inverter a kezüket. El az ilyen javítás nem megoldhatatlan probléma. Elég alapismereteket elektrotechnikai tervezési funkciók a készülék, valamint az alapvető módszereket és a szekvencia javítások összhangban azonosított hibákat.
A működési elve a hegesztő inverter
Hagyományos inverter eszköz lényegében olyan áramgenerátor, támogatása gyújtás és elektromos ív hegesztés közben a fém alkatrészek és szerkezetek. Az alapelv az eszköz az átalakulás nagyfrekvenciás áram, jelentős teljesítmény. Mivel a méretei a transzformátor jelentősen csökkennek, és a kimeneti áram stabilabb lesz, és alkalmas arra is, hogy kiigazítás.
Első áram a szükséges paramétereket zajlik több szakaszban történik:
- Az elején a jelenlegi érkező hálózati vetjük alá az elsődleges egyengető.
- Továbbá, a primer állandó áram alakul át egy aktuális nagyfrekvenciás.
- A nagyfrekvenciás transzformátor áram erőssége növekszik, míg a feszültség ennek megfelelően csökken.
- Végül a kimenet a másodlagos helyesbítését végezzük a kívánt értékre.
Helyesbítését használhatja dióda hidak a szükséges áramot. A frekvencia változások hatása alatt nagy teljesítményű tranzisztorok. Előállítása szükséges kimenő áram, amelyet egy, nagyfrekvenciás transzformátor.

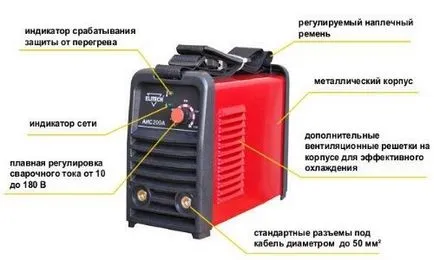

A design a hegesztő inverter

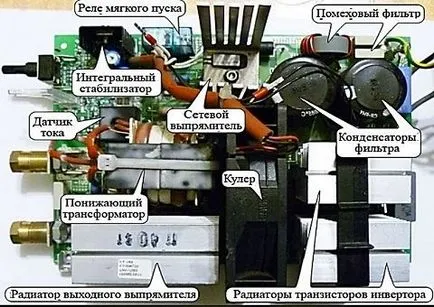

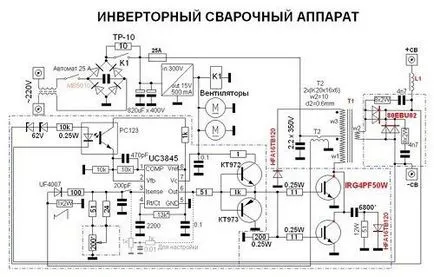

A kompozíció a standard inverteres magában foglalja a több blokkok. Köztük van az áramellátás stabilizálására a bemeneti jelet. Az áramkör ezen elemének áll a többszörös fojtószelep vezérlése tranzisztort és egy kondenzátort, amely felhalmozódik az energia. LED-ek találhatók a gázszabályozó rendszert. A tápegység általában elválasztjuk a többi elem, és blokkolja a speciális fém partíció.
A fő összetevője az inverter hegesztő aggregát tartják. A közvetlen részvétel bekövetkezik teljes konverziós ciklus kezdve a primer áram jön a tápegység, és befejezve hegesztési áram a kimeneten. A szerkezet a tápegység tábla tartalmaz egy elsődleges egyenirányító, inverter-átalakító, egy nagyfrekvenciás transzformátor és a szekunder egyenirányító.
Az elsődleges van kialakítva, mint egy egyenirányító dióda híd, amelyen van elektromos áram, nem haladja meg a 40 amper. Leggyakrabban szolgált 25-32 A. A értéke feszültség 200-250 V, és a frekvencia - 50 Hz. Szerkezet inverter átalakító úgy van kialakítva, mint egy nagy teljesítményű teljesítmény tranzisztort tervezett áram 32 A, feszültség - 400 V és a teljesítmény - nem kevesebb, mint 8 kW. kimeneti jel inverter frekvenciája 50 és 55 kHz, a maximális - 100 kHz.
Az alapot a nagyfrekvenciás transzformátor tekercsek készült vékony vörösréz szalag, amely lehetővé teszi, hogy növelje a jelenlegi erőssége 200-250 amper. A feszültség a szekunder tekercsben nem haladja meg a 40 V-os. A szekunder kör egyenirányító magában diódák nagy teljesítményű, számított üzemi áram legalább 250 amper üzemi feszültsége kisebb, mint 100 V. A teljes tervezési Az inverter kötelező hűtőbordák és a szurkolók. A kimenő jelet stabilizálja fojtó szerelt kimeneti kártya.
Kezelés és biztonság
ellenőrzési és védelmi rendszerek fontos szerepet játszanak annak biztosításában, biztonságos és stabil működését a hegesztő inverter. Az alapot a vezérlőegység vezéroszcillátort egy speciális chip vagy shirokoimpulsny modulátor. A vezérlőkártya egészíti rezonanciás induktor és rezonanciakondenzátor mennyiségben 6-10 egység. A transzformátor egy kaszkád rendszer.
Védő áramkör gyakran megy fedélzeti tápegység, mely védelmet nyújt az alkatrészek és elemek. Túlterhelés elleni védelem révén egy speciális kártya, ami az alapja chip 561LA7. Egyenirányítók és inverter által védett használata snubbers, köztük ellenállások és kondenzátorok K78-2. A hővédelem elemek telepítve a hálózati blokk, hőkapcsolók alkalmazva.
Miért nem inverterek
Sok hibák és hibák hegesztő inverterek az eredménye megsértése szabályokat. Gyakran a készülék belsejében nedves lesz, ami rövidzárlat. Negatív következmények vezethet por koncentrálva, a gép belsejében.
Feltalálók gyakran nem, amikor megpróbál munkát végezzen, melyek nem voltak kialakítva. Ez annak köszönhető, hogy a jelentős túlterhelés. Kudarcok gyakran fordulhat elő, ha a drasztikus csökkenése a hálózati feszültség, különösen akkor, ha dolgozik tájház a vidéken. Ez lesz a kritikus feszültségesés 190 V vagy annál nagyobb.
Inverter törést okozhat a rossz minőségű rögzítés konnektorok bemeneti vagy kimeneti kábelt. A legyengített kapcsolatok az ízületi megjelenéséhez vezet ezeken a helyeken túlmelegedés övezetben. Egyes esetekben van egy szikra.
Elég gyakori oka válik kifogásolható részek használni javításra csere berendezések vagy áramkörök. Ezen túlmenően, az elektromos áramkörök merülnek által okozott kár túlmelegedés a hatalmi sejtek elégtelensége miatt hűtés.
Az alapvető működési zavara hegesztő inverterek
Vannak bizonyos hibák, amelyek specifikusak hegesztő inverter. Közülük először azt kell megjegyezni a következőket:
- Bemeneti feszültség áll rendelkezésre, de nincs áram kimeneti eszköz. Leggyakrabban ez annak köszönhető, hogy a kiégett biztosítékok vagy áramkör károsodott integritás, ami bárhol megjelenhetnek a készüléket.
- Hegesztő áram a kimenet eléri a kívánt értéket, annak ellenére, hogy a legjobb beállítást. Az ok elégtelenné válhat bemeneti feszültség, áramkimaradás egység, és a veszteség az érintkezők.
- Az inverter, le lehet állítani, ami azt jelzi a jelenlétét rövidzár a láncban vagy a túlmelegedés elemek telepítve a teljesítmény blokk. Ugyanakkor, a védelem működik normálisan, beleértve a vészleállító.
- Az ív nem stabil, lehetetlen, hogy állítsa be a hegesztési áramot. Egy ilyen helyzet merül fel amiatt, hogy a vezérlő, vagy a tápegység.
- Inverter művelet kíséri fokozott zaj. Ez annak köszönhető, hogy a lehető torlódás és károkat okozhat a berendezésben.
- Amennyiben a védelmi rendszer az inverter, kíséretében erős hevítését az egész eszköz.
Végrehajtására vonatkozó eljárást javítási munkák
Mielőtt végzett javítási hegesztési inverter kell adni szemrevételezéssel eszközt. Vizuálisan határoztuk meg a mechanikai sérülés a héj, valamint a fekete foltok és égésnyomok, jelezve a lehetséges rövidzárlat. Sőt, a minőség ellenőrzött kötélrögzítő a bemeneti és kimeneti aljzatok.
Mindenesetre, a csatlakozások meghúzásakor egy csavarhúzóval vagy a gombot. Működőképesség biztosíték teszter ellenőrizni, a defektív elemek ki kell cserélni.
Ha az elsődleges intézkedések nem szabad, hogy oldják meg a problémát, akkor a következő lépés az lesz, ha megszűnik a fedőlapot a termék. Ha a fedél eltávolítása tartalmának belső vizsgálat folyik, hogy meghatározza az esetleges töréseket elektromos áramkörök és rövidzárlat lépéseket. Továbbá, meg kell mérni az értéket a bemeneti áram és feszültség, majd hajtsa végre ugyanazokat a méréseket a kimeneten. A mérésekhez alkalmazott tesztelő vagy multiméter. Ha nincsenek látható hibák, folytonosságot ellenőrizzük blokk-alapú vezérlő valamennyi rendszer és berendezés részeinek. Az elején a tápegység tesztelt, és utána az összes többi blokk.
Hogyan orvosolható az inverter főegység
Tápegység fontos szerepet játszik az általános egészségi hegesztő inverter. Ezért a check készül elsősorban után azonnal tápegység. Ugyanakkor javasoljuk, hogy ellenőrizze és vezérlő egység. Jellemzően a hiba a teljesítmény tranzisztort kíséri ejtik károsodás nyomait nyoma kiégés, burkolat deformációja és egyéb jellemzőit.
Ha a szemrevételezés nem ad pozitív eredményt, akkor ajánlott a teszt egy tranzisztor multiméterrel. Abban az esetben, tény, hogy a tranzisztor, akkor ki kell cserélni. Amikor telepíti az új tranzisztor a töltés egy speciális hővezető paszta KPT-8 márka. Egy másik ok lehet a vezető, az nem sikerült. Ez a chip egy vezérlő tranzisztor és ellenőrzött ohmmérővel. Észlelése esetén a hibás alkatrészt gondosan kell leolvaszt a fedélzeten, és cserélni.
Ellenőrzés a dióda híd is kell végezni, annak ellenére, hogy a nagyobb megbízhatóság ezek az elemek, mint a tranzisztorok. Annak megállapítása érdekében, a problémát, egy dióda híd teljesen eltávolítjuk a tábláról, és ellenőrizni olyan állapotban, ahol az összes diódák vannak csatlakoztatva egymáshoz. Ha az ellenállás értéke közel nulla, meg kell azonosítani egy olyan hibás dióda.
Amikor cseréli a dióda kell arra, hogy az inverter általában gyorsan elemeket használnak. Ezért meg kell csak telepíteni egy hasonló márka azonos kapacitású. Rögzítés hűtőt és ennek kapcsolódása a dióda segítségével kell végrehajtani hővezető paszta CBT-8. A javítás során részleteit paraméterei a vezérlőegység ellenőrzi kibocsátó összetett típusú jeleket. Ez a tényező is okozhat problémákat a diagnózis esetén az oszcilloszkóp. Ezért ezeket a javításokat ajánlott a szakértők bevonása.
Abban az esetben, a hőkapcsoló hiba, ne kapcsolja ki a készüléket túlmelegedés esetén a teljesítmény blokk. Először azt ellenőrizzük, megbízható rögzítés a területen, ahol a hőmérséklet szabályozható végezzük. Ha hőkapcsoló definíció szerint nem üzleti, akkor ki kell cserélni.
Eszközök a javítás az inverter
Annak érdekében, hogy végre javítási hegesztési inverter kezük szükséges: forrasztópáka, teljesítmény 40-100 watt, csavarhúzó, fogó, drótvágó olló, villáskulcs és egy kést. A mérés segítségével egy ampermérőt, ohmmérőt és egy voltmérőt, egy oszcilloszkóp és frekvenciamérő. Mérések igénylő nagy pontosságú, fuss egy féknyereg és mikrométerrel.
