Infravörös melegítő kezeddel működési elve és a közös változatai a készülék
Hogyan működik az infravörös melegítő
Eltérően más típusú melegítők, Infravörös nem melegszik a levegő a szobában. Ez azon az elven működik a mi világítótestek melegíti objektumok találkoznak, ahogy az infravörös mozgás. Egy fűtött felület osztva hőt a környezeti levegővel.
Az infravörös fűtő két fő elemből áll:
- fűtés-sugárzó elem;
- Reflektorral (reflektor).
Mindkét elemek mennek a hőálló burkolat.
polírozott alumínium vagy acél gyártásához használják fel, a reflektor. Reflektor feladat - alkotnak egy sugárzási fluxus, és küldje el a kívánt zónához.
Ahogy fűtőelem (emitter) lámpákat használnak:
- halogénatom;
- karbonsav és kvarc.
Melegítők, halogén lámpák olcsóbbak, mint a szénszál vagy kvarc. De van egy hátránya, ami nem kedvez a az eszköz használata lakott területen: munkájukat kíséri a fény a lámpa. Ön egyetért azzal, hogy egy ilyen fűtő a hálószobában nincs beállítva, és a gyerekek is. Bár az erkélyek és loggiák, ha nem integrált a fő szoba, akkor.
Ellentétben halogénatom, szén és kvarc izzók nem adnak (de az ár magasabb). Valójában, ez az egyetlen különbség a halogén lámpa. Egyes gyártók azt állítják, hogy a szén és kvarc mellett a helyiségek fűtésére és még gyógyít bérlők. Ne vegye komolyan az ilyen nyilatkozatok: az orvosok egyértelműen kimondják, hogy az infravörös melegítő nincs hatása az emberi egészségre nem.
Szintén az adó és a reflektor, vannak tűz érzékelő és egy termosztát a fűtő szerkezet. Az első automatikusan letiltja a fűtő amikor túlmelegedett vagy borulás, az utóbbit - arra használjuk, hogy a kívánt hőmérsékletet.
A használatának előnyeit energiatakarékos filmek ablakok, megtudhatja ezt a cikket. Hogyan ragasszuk őket rendesen a maximális hatás.
Előállítása infravörös melegítő kezeddel
IR melegítő egy régi reflektor
- reflektor szovjet termelés;
- Nikróm szálat;
- acélrúd;
- tűzálló szigetelő.
Tipp: Mivel a dielektrikum, akkor bármilyen átmérőjűek, mázas kerámia.
- alaposan tisztítsa meg a reflektor reflektor piszoktól és portól;
- integritásának ellenőrzésére a hálózati kábel, a dugó, kivezetések kapcsolódnak a spirál;
- Mérjük meg a hosszát a spirál, feltekeredő kerámia kúpos eszközt;
- Vegyük az acélrúd az azonos hosszúságú, és ez naveyte nikróm végtelen. Lépés tekercselés - 2 mm;
- végén tekercselés, távolítsa el a spirál a magból;
- Helyezzük a spirál szabad állapotban (a menetek ne érintse) egy tűzálló dielektromos;
- hogy csatlakoztassa a végeit a spirális áramlási az aljzatból;
- fűtött spirális le és feküdt a horony a kerámia kúp fűtőelem;
- csatlakoztassa a hálózati csatlakozók.

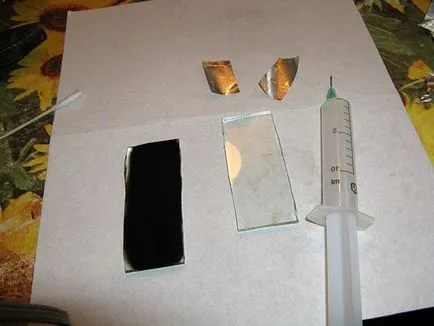

Üveg és fólia
- Üveg: két darab azonos méretű;
- alumínium fólia;
- tömítőanyag;
- Paraffin gyertyák;
- tápkábel dugóval;
- epoxi ragasztó;
- pamut törlőkendő;
- net c / b Szövet;
- gyertyatartó.
- eltávolítani az üveg felületén a por, piszok, zsír, festék nyomokban, ha vannak, és így tovább. d.;
- Mi gyújtanak gyertyát, és simán át a láng üveglapok (váltakozva csak az egyik oldalon). Ennek eredményeként ez a művelet, az üveg kell egy egyenletes réteget korom. Ő a kályha támpontul szolgálhatnak;
Tipp: Ha az üveg hideg feldolgozás előtt, egy réteg korom képezi majd a felületén simább.
- alkalmazásával vattatampon alkotják a kerülete az átlátszó ablak „keretes” szélessége körülbelül öt milliméter;

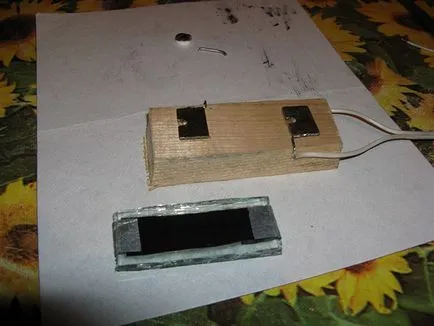

- egy alumínium fóliából vágott két téglalap. Szélességük meg kell egyeznie a szélessége a vezető réteg (ugyanaz korom akkor kemény az üveg arccal lefelé elején a munka). Fólia csík mi IR fog működni, mint az elektródok
- üveglaphoz helyen kormos oldalán fel, és tegye a felszínén egy epoxi ragasztó;
- a szélén a lemez kiszabott fóliával úgy, hogy azok végei túlnyúlnak az ablak;
- kapott konstrukciót óvatosan fedjük egy második üveglap (megfeketedett felé néző oldalon) és a ragasztó „torta”, óvatosan nyomja rá a rétegek egymáshoz;
- tömítés a kerülete a szerkezet;
- Mi ellenállásának mérésére a vezető réteg;
- Ennek segítségével kiszámítjuk a fűtőelem teljesítmény képlet szerint:
R - Ellenállás (ohm);
I - áramerősség (A).
Ha minden jól ment, és a teljesítménye nem haladja meg a megengedett értéket szabványok tud csatlakozni saját készítésű infravörös fűtést egy konnektorba. Ha még nem sejtette - szét és elölről kezdeni az egészet.
Megjegyzés: A hivatkozás, tartsd észben, hogy az ellenállás kisebb, annál szélesebb sávban a korom. Következésképpen, fűtés az üveg hőmérséklete magasabb lesz.
IR-alapú laminált
- papír laminált területe 1 négyzetméter. m - 2 blank;
- epoxi ragasztó;
- grafit;
- réz busz gyártási terminálok;
- fa előállítására keretek;
- tápkábel dugóval.
Grafit „kap” az elemekből, a végén az élettartam.
Mit kell tenni:
- keverjük össze grafit epoxi ragasztó, így sűrű elegyet (ezzel készül a következő vezetéket nagy ellenállás);
- fektetve az asztalon előformázott műanyag durva felfelé;
- okozni a műanyag felületén egy grafit-epoxi keveréket cikcakk stroke;
- Hasonlóképpen előállítunk egy második lemez;
- rárakódik egymásra lemez kezelt oldalon együtt, és a ragasztó őket;
- ellentétes oldalán a grafit csatolja réz terminálok;
- Építünk egy tervezési kerülete rögzítéséről fakeret;
- így nyugalmi amíg száraz termékek grafit epoxi réteget;
- Mérjük meg az ellenállást a karmester és a kimenő teljesítmény (cm. 2. lehetőség).
Nagysága ellenállása karmester mennyiségétől függ grafit súlyát. Ha ennek eredményeként a vizsgálat kimutatta, hogy az ellenállás a vezető túl alacsony - készítsünk egy új grafit epoxi szerkezetet dózisának emelésével grafit. Ennek megfelelően, a nagy ellenállást csökkenteni lehet mennyiségének csökkentésére grafitpor a vezetőben.
Miután elérte a pozitív eredmény, akkor csatlakoztassa a tápkábelt a terminálok és kapcsolja be a készüléket a konnektorba. Javíthatja a tervezés telepítésével egy egyszerű termosztát.
Figyelembe vettük csak egy kis töredéke előállítási módjait infravörös fűtőtestek. Tény, hogy vannak olyan sok lehetőség, mert a hazai mesterek hajlanak arra, hogy különböző dolgokat szolgálnak azok. Azok sokfélesége és meghatározza, hogy hány találmányok házi infravörös fűtőtestek.
