Impedancia 50 vagy 75 ohm, réz borítás vagy vas medpoleznye cikk
Van egy erős előítélet, és az egyik talán még azt mondják, félrevezették sokan a magas frekvenciájú kábeleket. I, mint fejlesztő antennák, amely egyrészt az a cég vezetője között állítják elő, folyamatosan megszállottja ebben a kérdésben. Megpróbálom egyszer és mindenkorra véget vessen a problémának, és zárja be az alkalmazást alá 75 ohmos kábel helyett 50 ohm alacsony fogyasztású jelzés célra. Megpróbálom ne terheljék az olvasó komplex feltételei képletek, bár bizonyos minimális matematika továbbra is szükség van, hogy megértsük a problémát.
Az alacsony frekvenciájú rádió jel továbbítását a szükséges beállításokat áram-feszültség vezeték, amelynek bizonyos tulajdonságait a szigetelést a környezet és a lineáris ellenállás, hogy a vett jel egy jel LF kaptunk elegendő az ezt követő jelfeldolgozás. Más szóval, minden vezeték ellenállása, és kívánatos, hogy az ellenállás a lehető legkisebb legyen. Ez az egyszerű eljárás feltétele az alacsony frekvenciákat. Mert jelek alacsony adóteljesítmény, elég vékony huzalokat jelek nagy teljesítmény, meg kell választani egy vastagabb vezetéket.
Ezzel szemben az alacsony frekvenciájú rádió, a technika magas frekvenciájú figyelembe kell venni számos egyéb paramétereket. Nem kétséges, mint a Bass technika, mi érdekli keresztül továbbítják a közepes átviteli teljesítmény és az ellenállás. Az a tény, hogy az alacsony frekvenciák általában utal a távvezeték impedancia nagyfrekvenciákon nevezik veszteséges. Alacsony veszteség gyakorisága függ elsősorban a saját lineáris ellenállást a távvezeték, míg a HF kapnak úgynevezett skin hatás. Bőr hatás - vezet az a tény, hogy a jelenlegi, nagyfrekvenciás mágneses mező kényszerült csak átfolyik a vezető felületén, vagy inkább annak vékony felületi rétegben. Mivel a hatékony vezeték keresztmetszetét, amely lehet mondani, hogy csökken. Ie egyenlő feltételek mellett szivattyúzására azonos teljesítmény alacsony frekvenciájú és nagy huzalok eltérő keresztmetszetű van szükség. A vastagsága a bőr réteg függ a frekvencia, egyre gyakrabban a bőr mély csökken, ami veszteségeket nagyobb, mint alacsonyabb frekvenciákon. Bőr hatás van jelen bármely folyó nagyfrekvenciás váltakozó áram. Az egyértelműség kedvéért, adok néhány példát.
Ahhoz, hogy megértsük a különbségeket a kábel jellemző impedancia, nem fogom megmondani, hogy mi az a kábel ellenállása. Különös módon nem szükséges, hogy értik a különbséget. Először is mi kell érteni, hogy miért vannak kábelek különböző hullám ellenállás. Először is, ez kapcsolódik a történelem rádió fejlődését. Hajnalán hatótávolság szigetelőanyagok koaxiális kábeleket szigorúan korlátozott. Tehát most általában azt érzékeljük a jelenlétét számos műanyag, hab dielektromos tulajdonságainak gumi a huzal vagy kerámia. 80 évvel ezelőtt volt semmi. Was gumi, polietilén, paraffin, bakelit, a 30-as évek feltalált teflon (aka PTFE). A jellemző impedanciája kábelek által meghatározott központi belső vezető átmérője és a külső átmérője a kábel.

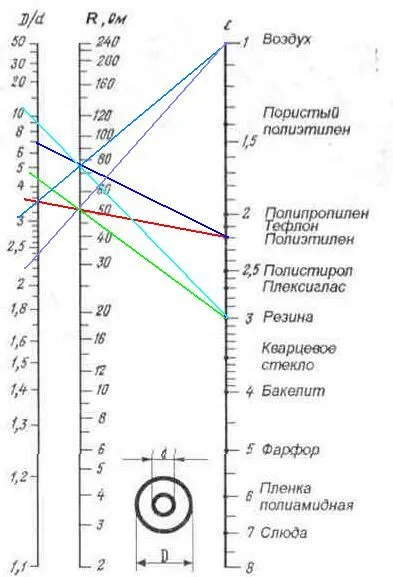

Az alábbiakban egy nomogramot.
A vastagsága a központi vezető határozza meg, hogy képes átadni a legtöbb energiát. A külső átmérője függvényében választjuk ki a dielektromos - töltőanyag között helyezkedik el a két útmutatók. Használata nomogramot világossá válik, hogy a tartomány alkalmas az ipari termelés kábel impedanciája tartományban 25-100 ohm.
Tehát az egyik kritérium - gyárthatóság. A másik kritérium a legnagyobb adási teljesítmény. Leengedése matematika számolt be, hogy a maximális erőátvitel a legelterjedtebb dielektromos optimális jellemző impedancia tartományban 20-30 ohm. Ugyanakkor a minimális csillapítás megfelel a hullám ellenállása 50-75 ohm. Miáltal kábelek impedancia 75 ohm minimális csillapítás mint kábelek impedanciája 50 ohm. Ez azonban egyre kevésbé világos, hogy az átviteli kapacitás előnyös a kis 75 ohm kábel továbbítja nagyteljesítményű - 50 ohm.
Most úgy vélem, meg kell vizsgálni, nem kevésbé fontos kérdés a harmonizáció a távvezeték. Csak igyekszem megválaszolni a kérdést, hogy lehetséges, hogy csatlakoztassa a 75 ohmos kábel helyett 50 ohm.
Megértése összehangolásáról speciális szakértelmet igényel, az elektronikában. Ezért szorítkozunk egy tényállás. A tény az, hogy a jelátviteli minimális veszteség belső forrásból impedancia egyenlőnek kell lennie a jellemző impedancia a kábel. Ugyanakkor, a hullám a kábel ellenállása legyen egyenlő a karakterisztikus impedanciája a terhelést. Más szavakkal, a jelforrás - adó teher - antenna. Nézzük néhány olyan helyzet, amelyben az egyszerűség kedvéért feltesszük, ideális veszteségmentes kábelt és az erőátvitel a kábel kicsi - akár 100-200 mW (20 dBm).
Tekintsük a helyzetet, amikor a jellegzetes impedanciája az adó kimenetén 50 ohm, akkor csatlakozhat hozzá 50 ohmos kábel, 75 ohmos antenna. Ebben az esetben a veszteség 20% -át a kimeneti teljesítmény. Sok ez? A válasz nem egyértelmű. Az a tény, hogy a HF rádió működik elsősorban logaritmikus megadott értékeket decibel. És ha 20% lefordítani, hogy a decibel, a vonal veszteségek összege csak 0,18 dB.
Ha csatlakozni az adó 50 Ohm 75 Ohm kimeneti kábel, majd a 50 ohmos antenna. Ebben az esetben a 40% -át áramkimaradás. De így ez az érték decibel, úgy tűnik, hogy a veszteségek összege csak 0,757dB.
Csillapítás és 20 méter kábellel drága alkotnak védjegyek Radiolab 5D-FB 0,3 * 20 = 6 dB.
Csillapítás 20 méter kvalitatív kábel Cavel SAT703 0,29 * 20 = 5,8 dB.
Figyelembe véve a veszteségeket, mert eltérés - 0,757 dB, azt kapjuk, hogy a nyereség felhasználásának 50 ohmos kábel csak 0,557 dB. Ez nagyjából megfelel a 2. furcsa méter kábelt.
Most vessük össze az árát. 20 méter kábel Radiolab 5D-FB vannak, a legjobb, körülbelül 80 * 20 = 1600 rubelt. Ugyanakkor, 20 méter kábel Cavel SAT703 ára 25 * 20 = 500 rubelt. A különbség az ár 1100 rubel. Nagyon jól látható. Az előnyök a 75 ohmos kábeleket is a könnyű vágás, a rendelkezésre álló rések. Ezért, ha valaki újra elkezd filozofálni, és megmondja, hogy a 3G modem Nem használ a 75 ohm-kábel, tiszta lelkiismerettel küldjön neki ... vagy a KJ számomra csodálatos antennák. Köszönöm a figyelmet.
