IEC 61508 szabvány

F unkcionális biztonsági elektromos, elektronikus és programozható elektronikus rendszerek. biztonsággal kapcsolatos "

(Funkcionális biztonság az elektromos / elektronikus / programozható elektronikus biztonsági rendszerek kapcsolt)
A szabvány a Nemzetközi Elektrotechnikai Bizottság (Nemzetközi Elektrotechnikai Bizottság) IEC 61508 - „Funkcionális biztonság az elektromos, elektronikus és programozható elektronikus rendszerek biztonságával kapcsolatos” - egy nemzetközi szabvány célja, hogy meghatározza a biztonsági rendszerek (biztonsággal kapcsolatos rendszerek - SRS) általános formája.

Általában a szokásos meglehetősen nehezen megfogható, és nem csak azért, mert a puszta mennyiség (több mint 400 oldalnyi apró betűs két nyelven - angolul és franciául), hanem a rendkívül bonyolult és zavaros terminológia.
A szabvány meghatározza a biztonsági koncepció modell életciklusának hasonló ISA 84,01-96 (lásd 2.7 ábra - .. 2.9).

Az általános rendszer életciklusának modell, amely reprodukálja a szerkezet és az IEC 61508 szabvány legtöbb adják az első fejezetben a papír, „Statement of automatizálási feladatok”, Fig. 1.7.
Modell életciklus megállapítja, hogy a tolerancia szint a rendszer nem korlátozódik az eredeti toleranciájának mértékét annak tageszközök, beleértve az érzékelőket és működtető.

A tűrés a rendszer, mint ahogy a szint az emberi tolerancia, meg kell határozni, és megerősítette az összes szakaszában, és fázis az egész élet során:

• Az eredete az ötlet;
• Előzetes felmérés és értékelés;
• tervezése;
• Működés;
• Tesztelés, ellenőrzés és karbantartás.

A szabvány biztonság „szabadság elfogadhatatlan kockázatot.” Más szóval, az abszolút biztonság nem érhető el, csak csökkenti a kockázatot elfogadható szintre.

A szabvány 4 biztonsági szint (Safety Integrity Level - SIL) függően a kudarc valószínűsége végezzen a kívánt funkciót (hiba valószínűsége Demand - PFD):

Levels SIL biztonsági engedélyek az IEC 61508

4. Védelem a közös katasztrófa
3. A személyzet védelme és a népesség
2. a védekezési eszközök és termékek, védelem a sérülések
1-védelem berendezések és termékek

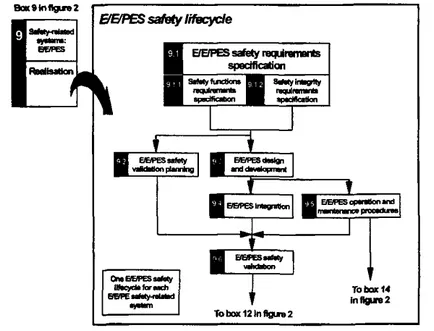

Modell életciklusa elektromos, elektronikus, programozható elektronikus biztonsági rendszerek (E / E / PES)

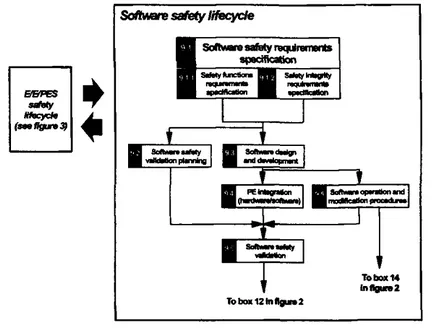

Modell a szoftver életciklus

Kölcsönhatás modellek elektromos életciklusa, elektronikus, programozható elektronikus biztonsági rendszerek (E / E / PES) és szoftver

Meg kell érteni, hogy például, elfogadó SIL1 tolerancia szintje azt jelenti, hogy a veszély szintjét, és az eljárás korlátait gazdasági veszteségek meghibásodása esetén védelmi rendszer alacsony, így a rendszer megengedett 10% kudarc a védő funkciója (lásd. 2.3 táblázat).

Ennek megfelelően, a megbízhatóság 90% azt jelenti, hogy tíz esetben haladja meg, például a szintje a tartályban, az egyik esetben a tíz konténerek túlcsordul.

csökkenti a kockázati tényező is kell lennie a helyes értelmezés. Például, egyre nagyobb a kockázat csökkentése tényező akár 100 évig vagy annál több szinten tolerancia SIL2 nem jelenti azt, hogy az adott rendszer képes dolgozni anélkül, hogy veszélyes hiba és a hamis pozitív, hogy ugyanaz a száz éve. Ez az érték azt jelenti, hogy több száz konkurens rendszerek, az egyik rendszer egy évre vezetne veszélyes hiba a folyamat.

Végül, SIL tolerancia szintje megbízás alapján a szükséges kockázat nagyságának csökkentését határozza meg a kockázatelemzés folyamatában.

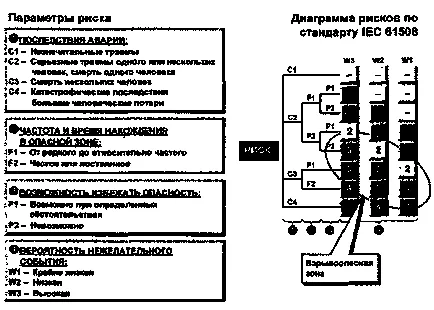

Természetesen, az egyes üzleti önként, hogy saját döntéseket, és állítsa be saját biztonsági követelményei alapuló rendszerek szabadalmaztatott technológia politika. Azonban a modern biztonsági előírások megállapítása és a szükséges vállalkozások követelményeknek való megfelelést, kidolgozta alapján az üzemeltetési tapasztalatok és elemzés a balesetek okainak nagyszámú robbanó produkció. Ez azt jelenti, hogy minden esetben a választott integrált biztonsági és megfelelő védelmet a rendszer gondosan ki kell elemezni, és indokolni és dokumentálni pontosan. kockázat diagram és a tolerancia szintje IEC 61508 ábrán mutatjuk be. 2.10.

A szabvány meghatározza a követelményeket a képzés és készségek, amelyek meghatározzák a biztonsági szintet igények egy adott folyamatot.

Ellentétben az összes korábbi biztonsági előírások, IEC 61508 szabvány részt közvetlenül a technológiai személyzet, hogy a biztonsági funkciókat. Ugyanakkor a standard foglalás megtörtént, hogy az adott követelmények technológiai és karbantartó személyzet kell telepíteni ipari szabványok (és vállalati szabványok - YF), amelyet meg kell igazítani az általános módszer által meghatározott biztonsági szabvány adatokat.

A legáltalánosabb formában, IEC szabvány 61508:

1. A modell meghatározza a biztonsági rendszer fejlesztése.
2. Ez határozza meg, hogy a két megközelítés biztonsági rendszerek:
   -Védelmére szolgáló rendszerek és a folytonosság ellenőrzés egy átlagos gyakorisága veszélyes hibák, és a
   - Rendszerek védelme és ellenőrzése átlagos valószínűsége, hogy egy veszélyes meghibásodás során az előre meghatározott időtartam alatt.
3. Fogalmát határozza meg a biztonsági határt.
4. Beállítja 4-szintű biztonságos hozzáférés (SIL).

Szerkezet és kockázati paraméterek IEC 61508 szabvány figyelembe könnyen és szertartások a német DIN 19250. Ebben a szerkezetben diagramok kockázati paraméterek DIN és IEC azonosak (összehasonlítani ábra. 2.4 és 2.10).

kockázati paraméterek az IEC 61508 (lásd 2.10 ábra ..):
trauma

C1 Kisebb sérülés
C2 - súlyos sérülést egy vagy több ember, a halál az egyik fő
NW-A halál több ember
C4 katasztrofális következményei, súlyos veszteség.

A tartózkodás időtartama a veszélyes területen

F1-ritka, hogy viszonylag gyakori
F2-gyakori vagy folyamatos.

P1 - Lehetőség van bizonyos körülmények között
P2-lehetetlen.

---
