Hogyan válasszuk ki a cső átmérőjének egy magánlakás fűtőrendszer
Hogyan válasszuk ki a cső átmérőjét egy magánlakás fűtőrendszer
A fűtési rendszer hasonló a hálózat elágazó utak.
Annak érdekében, hogy megkönnyítsék a felfogás az információ, képzeljük el, a fűtési rendszer formájában elágazó úthálózatot, amelyen teherautók szállítására mintegy téglák a gyárból, hogy az építkezés.
Mi van egy gyárban tíz építkezéseken, tíz autó és egy főút fut a téglagyárban, amelyet aztán két fő területre vetítve.
Feltéve, hogy minden autó fér 3000 tégla és általában a fogyasztás tégla egyáltalán építkezéseken egy órán belül 30 000 tégla 3000 db, egyenként.
Ezen kívül a gép kell mozgatni egyszerre ugyanazzal a sebességgel.
Mi széles az út van szükségünk? Hány sáv lenne minden útszakaszon?
Meg kell szállítani az építkezés helyszínén óránként 30.000 tégla (száma befogadására tíz kamion). Következésképpen, a fő út fut a növény lesz tíz sávot.
Amikor elérte a kereszteződés, menj balra öt autó és öt másik jármű jobbra fordulni.
Hány csíkok most szükség minden gépcsoport? A válasz nyilvánvaló - az öt sáv.
Akkor természetesen hagyott tíz sávot mindkét irányban. De meg kell vallanom - a túlzó, felesleges költségek nélkül!
Gép elérte az első ág vezető út egy építkezésen. Ugyanazon a gépen a fő irányokat kitért, hogy ezeket a területeket.
Az út, hogy hány sáv szüksége lesz az egyes elemeket? Plank, nem? Mi a helyzet a többi autó?
Autók balra négy mindkét irányban. Ezért szükség van egy utat már négy sávos.
Amikor eléri a következő ág ugyanazon a gépen újra azzá váltak sávos úton, és ment, hogy kirak a telek. A másik három folytatta mozgás mentén három sávos útszakaszon.
Továbbá, a főút csökkent az első két csíkot, majd egy legalább tudja, hogyan teherautó elválasztani a fő folyamat.
Trucks időben téglát, hogy építési telek!
Vegye ki a gép ismét elment a gyár egy új tétel tégla.
Először is, minden lovaglás egy egysávos úton, és amint csatlakozott a mások által, az út vált szélesebb körben, míg a gyári munkások nem látni tíz autó visszatérő egy utat a tíz sávos úton.
Kiválasztása az átmérője a csövek a kívánt áramlási sebesség.
A fenti leírás nagyon hasonló ahhoz, ami a két egycsöves fűtési rendszert holtpont.
Ez egy növény, amely hőt termel a fűtési rendszerben - egy kazán. utak szerepét csővezetékek. Hűtőfolyadék - általában víz, a „szerencsés” a hőt a radiátorok, ahol fogyasztják, kitöltve a szoba hőveszteséget. „Kitöltés” A lehűtött víz visszatér a kazán a gáz fűtés. A folyamat folyamatosan zajlik.
A átmérője a csövek a fűtési rendszer van kiválasztva ugyanazon elv, mint az út szélessége a példánkban. Minél nagyobb a szükséges hőátadás, amely hordozza a víz, annál nagyobb legyen az átmérője a cső. Csökkentésével a hőigény minden helyszínen, a cső átmérője csökken.
Mi hőmennyiség is hiányzik az egyik vagy másik cső?
Kihagyva részletes magyarázatot és számításokat ismert képletek, kivéve azt, hogy az egyik leggyakoribb módja a meghatározó cső átmérője a sebesség probléma, ami mozog benne a hűtőközeg csövek.
Egyrészt, az áramlási sebességet nem lehet kevesebb, mint 0,25 m / sec. Alacsonyabb sebességnél légbuborékok keletkeznek, megakadályozva forgalomban a hűtőfolyadékot.
Másrészt, azt nem lehet nagyobb, mint 1,5 m / sec. Nagy sebességnél zajos, akkor a mozgó belsejében a hűtőfolyadék cső.
Practice, és a számítások megállapította, hogy a hűtőközeg sebessége fekvő tartományban 0,3-0,7 m / sec az optimális tekintetében az energia és anyagi költségek.

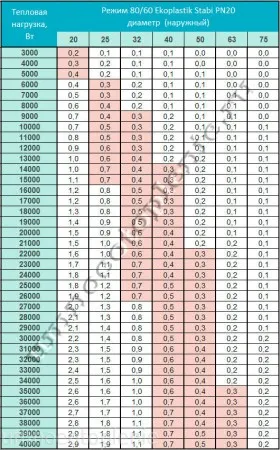

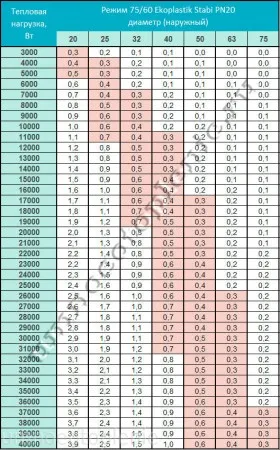

A táblázatok azt mutatják, a víz sebessége révén a vonal, attól függően, hogy a hőterhelés és a cső átmérője.
A bal oldali oszlopban látható a hőterhelés.
Top - polipropilén cső külső átmérője. A asztal maga viseli víz sebessége értéket, mozgó a csövek.
A vörös fény jelzi az ajánlott sebesség egy adott átmérőjű cső egy adott hőterhelés.
Fontolja meg az adatait a táblázat a példa.
Példa kiválasztási átmérőjű csövek.
Tegyük fel, hogy van egy saját kétszintes ház teljes területe 380 m2 a hőveszteség 38.000 watt.
Hőmérsékleti viszonyok figyelembe 80/60. (80 ° C - takarmány; 60 ° C - visszatérés)
Mint egy áramkör általunk választott kétcsöves fűtési rendszer Floor holtpont osztva minden emeleten két ravnonagruzhennye ágak (az irányt a két szárny).
A bal oldali ága az első és a második emeleten
Mi szükséges csőátmérő primer előremenő és visszatérő, a kazánhoz csatlakoztatott?
Ezen keresztül halad a teljes áramlási szánt víz melegítésére az egész házat. Ez 38.000 watt.
38000 táblázatban található W és vízszintesen mozgassa a piros mezőben. Aztán függőlegesen, és megtalálja a kívánt átmérőjű cső.
Mint látjuk, a mi esetünkben illeszkednek három csőátmérő: 40, 50, 63. Hogyan válasszunk? Ebben az esetben logikus, hogy 40, mert ez olcsóbb. Miért autókat hat-nyolc sávos úton?
Watch táblázat szerinti hűtőfolyadék sebessége és a megfelelő átmérőjű csövek.
Mint látható, ez szükséges, hogy a 32 cső és az első és a második emeleten.
Az adatokkal összhangban, a példa cső mentén minden egyes emeleten két részre van osztva ekvivalens hőterhelését szálak.
A második emeleten - 18000/2 = 9000 watt.
Milyen csöveket kell használni minden ág? Ismét, lásd a táblázatot.
Tehát, választottunk cső 25 mm-es átmérőjű.
Mi a következő lépés? Végül, az úton minden ága randevúzni kezdett radiátorok, amelyek fokozatosan, távolítsa el a hőterhelés az ágak.
Nézzük az asztalra, azt látjuk, hogy amint a termikus terhelés 5000 W, akkor megy a cső átmérője 20 mm, majd a többi vezetékeket lehet tenni ezeket a csöveket.
A gyakorlatban, az átmenetet a 20 mm-es átmérőjű csőből teszünk, amikor egy hőterhelés 3000 watt.
