Hogyan számoljuk ki a teljesítmény tényező

Ez a cikk leírja, hogyan kell kiszámítani a teljesítmény tényező a váltóáram. Ismeretében ez az arány, megtalálja a teljes, aktív és meddő teljesítmény, és a fáziseltolódás szögét. Tekintsük az egyenlet a derékszögű háromszög. Annak érdekében, hogy megtalálják a szög a háromszög, meg kell tudni, hogy mi a koszinusz, szinusz és tangens. Kiszámításához oldalainak hossza a háromszög akkor is szükség van a Pitagorasz-tétel (c² = √ (a² + b²)). Az is ismert, minden egyes mért teljesítmény bármilyen egység. Teljes teljesítmény mért voltos-amper, hatásos teljesítmény - watt, és a reaktív - a nevezett egységek voltos-amper reaktív (var). Számos egyenletek kiszámításához ezeket az értékeket, és ezek szerepelnek ebben a cikkben. A következő kérdés váltóáramú tartják be részletesebben.

lépések szerkesztése

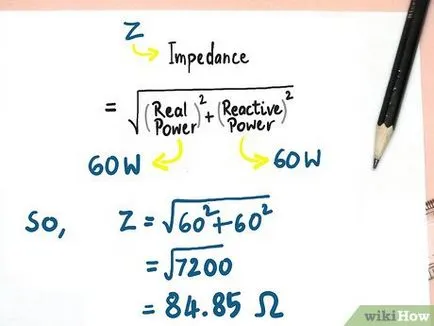

Számolja az impedancia. Képzeljük el, hogy érdemes az impedancia helyett teljes erővel, a fentiek szerint. Ahhoz, hogy megtalálja az impedancia, akkor kell használni a Pitagorasz-tétel: c² = √ (a² + b²).

Így a teljes impedancia (a továbbiakban: „Z”) a négyzetgyöke a négyzetösszeg a valós és reaktív teljesítménynek.

• (Z = √ (60² + 60²)). Behelyettesítve ezeket az értékeket a számológép, megkapja a választ 84,85 ohm (Z = 84,85 ohm).

Szerezd meg a fázisszög. Szóval, most már tudod az értéket a átfogója, ami az impedancia. Arra is van értéke a szomszédos láb (aktív energia) és az ellenkező oldalon (reaktív teljesítmény). Ahhoz, hogy megtalálja a szöget használja elég bármely trigonometrikus függvények a fent említett. Használata, például, amelynek érintője egyenlő a szembenálló kapcsolatban egy szomszédos láb (meddő teljesítmény / aktív teljesítmény).

• Lesz kap a következő arányban: 60/60 = 1

Vegyük a cotanges kapott érték felett, és meg fogja találni a fázisszög. Ez a funkció csak a számológép. Figyelembe a cotanges értékének az érintő a fenti, megkapjuk a fáziseltolódás szögét: arctg (1) = fáziseltolódás szögét. Kapunk egy válasz 45 °.

Számítsuk ki a teljes áramerősség (amper). A jelenlegi szilárdság mérése amperben, jelöljük „A”. Annak helyét meg kell osztani a feszültség az impedancia: 120V / 84,85Om. Ennek eredményeként, akkor kap mintegy 1141 A. (120V / 84,84Om = 1,141A).

Most megtalálhatja a teljes kapacitását, a továbbiakban: „S”. Nincs szükség a Pitagorasz-tétel, mint már tudod átfogója (impedancia). Szem előtt tartva, hogy a teljes teljesítmény mért volt-amper, találunk meg, hogy elosztjuk a tér a feszültség a teljes impedancia: 120V² / 84,85Om. Az eredmény az lesz 169,71 VA (120² / 84,85 = 169,71).

Most már meg az aktív erő, a továbbiakban: „P”. Ehhez az szükséges, hogy ismerjük a áramerősséggel, kiszámítottuk a fenti 4. lépésben aktív teljesítmény, mért watt, szorzatából a az áram négyzetével (1,141²) ellenállás (60 ohm) lánc. Az eredmény az lesz, 78,11 watt. Az egyenlet a következő: 1,141² x 60 = 78,11

Végül megtalálja a teljesítmény tényező! Ehhez szükség lesz a következő értékeket: az aktív teljesítmény (Watt) és látszólagos teljesítmény (VA). Megtalálja őket az előző lépéseket: aktív teljesítmény volt 78,11 watt, full - 169,71 VA. A teljesítmény tényező, más néven Pf azt találtuk, hogy elosztjuk a watt per volt-amper. Kapsz: 78,11 / 169,71 = 0,460

• A teljesítménytényező is százalékában kifejezve: a kapott érték megszorozva 0,460 100% -kal, 46% megszerezni együttható.

---
