Hogyan nagyítás AutoCAD
Jeleníti meg a rajzot különböző nagyságrendű - kötelező funkció, amely egy grafikus tervező program. Ez lehetővé teszi, hogy a kijelző tárgyak vetített különböző célokra, és alkotnak lapokat a kiviteli tervek.
Ma beszéljünk arról, hogyan kell változtatni az AutoCAD rajz léptéke és létesítmények, amelyek összetétele.
Hogyan nagyítás AutoCAD
Beállítása méretarány
A szabályok szerint az elektronikus rajz, mind a tárgyak teszik ki a rajzot kell végezni 1: 1 méretarányban. Kisebb léptékű rajzok, amelyek kizárólag a nyomtatás, a megtakarítás egy digitális formában vagy elrendezésben munkalapok.

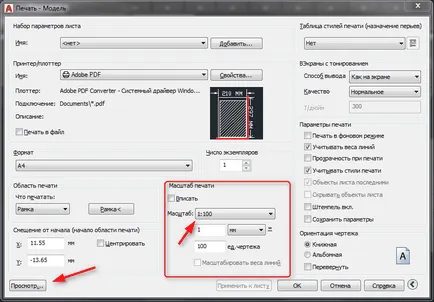

Nagyításhoz vagy kicsinyítéshez menteni rajzok AutoCAD, nyomja meg a «Ctrl + P» és „Print Scale” box nyomtatási beállítások mezőben válassza ki a megfelelőt.
Beállítása a kívánt méretarányt a modell
Az Elrendezés lapon (List). Ez az elrendezés lap, amely lehet a rajzok, jegyzetek, bélyegzők és így tovább. Változás a skála a rajzot a tervlapon.

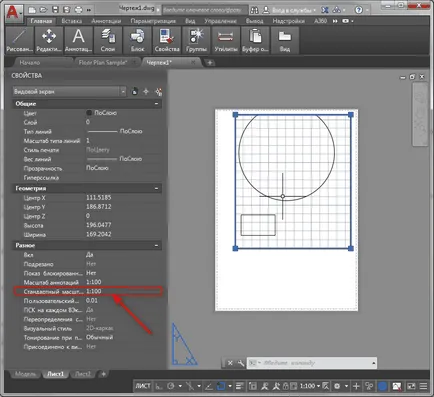

1. Válassza ki a rajzot. Nyissa meg a Tulajdonságok panel, amelyben ez a helyi menüből.
2. Keresse meg a „Default Zoom” vonal kiépítése az „Egyéb” tulajdonságai panel. A legördülő listából válassza ki a kívánt mértékben.
Gördülő lista, vigye a kurzort a skálán (anélkül, hogy kattintson rá), és látni fogja, hogy a méretarány változik.
méretezés egy tárgy
Van-e különbség a változás mértéke a rajz és a méretezés tárgyakat. Scale tárgy AutoCAD jelenti arányosan növelni vagy csökkenteni az eredeti méret.

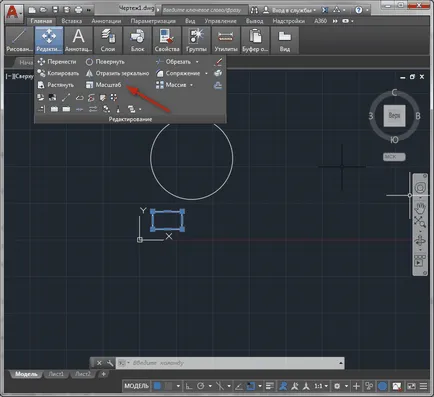

1. Ha azt szeretné, hogy a skála objektumot, jelölje ki, menjen a lap „Home” - „Edit”, nyomja meg a „Zoom”.
2. Kattintson az objektumra, azonosítva a bázis pontos skálán (általában, mint alapvető metszéspontjából vonalak az objektum van kiválasztva).
3. A prompt, típusszám, amely megfelel az arányok méretezés (például belépő „2” - az objektumot kell kétszeresére).
Ebben a tutorial, rájött, hogyan kell dolgozni mérleg az AutoCAD környezetben. Ismerje meg az alapvető technikákat méretezés és a sebesség a munka jelentősen növekedni fog.
