Hogyan működik egy transzformátor és működési alapelvét, és a sima nyelvi egység

Tárgy: Magyarázat a működés és az elektromos transzformátor eszköz.

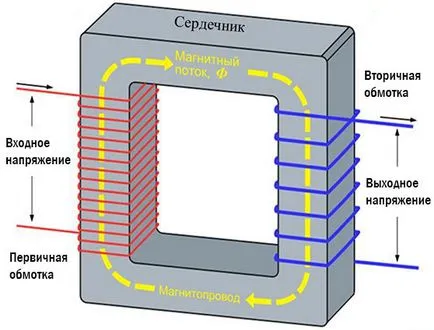

Normál hálózati transzformátor is igen fontos és a közös elektromos készüléket. Ez lehetővé teszi, hogy konvertálni a feszültség és az áram a kívánt értéket. Szerkezetileg, ez egyszerű, van egy mágneses mag egy bizonyos alakú, amely csévélt tekercs szigetelt huzal (réz, többnyire). Ezek a tekercsek vannak osztva elsődleges (input) és a másodlagos (kimenet). Lehet, hogy két (bemenet és kimenet), és több mint két (több bemenet és kimenet), attól függően, hogy az adott célra a tápegységgel.

Ez az elektromágneses indukció - egy egyszerű elv, inkább electro fizikai jelenségek képezik az alapját a működését transzformátort. Mi ez? Ez nagyon egyszerű! Az elektromos áram a szabályos mozgását a töltött részecskék (szilárd anyagok elektronokat. És ebben a folyékony és gáz halmazállapotú ionok). Ha töltés halad át a vezető körül van kialakítva a mágneses mező (azaz mozgó töltés körül mozdulatlan csak egy elektromos mező). A mágneses mező is létezik körül állandó mágnes. Tehát, ha egy darab szigetelt tekercselt tekercs belőle, csatlakozik a végén a tekercs voltmérő, majd gyorsan tartsanak mágnes közelébe egy tekercset, akkor látni fogjuk, egy ugrás a voltmérő feszültség. Kiderült, hogy ha folyamatosan dolgozunk a tekercs mágneses mezeje (mozgó), akkor lehet kapni azt a bizonyos forrás vagy adó elektromos energiát.

Egy transzformátor tekercs (primer, bemenet) szolgál, mint egy mágneses mező forrásától. Érdemes megjegyezni, hogy a mágneses mező szükségszerűen változó (folyamatosan változó irányú és nagyságú). Ezen input tekercs a váltakozó feszültség egy bizonyos értéket (azaz, amelyen ezt a tekercset számítják, hogy a nagy elektromos energiát fordítunk, hogy hozzon létre a mágneses mezőt, és csak minimális része fordított hő, elkerülhetetlen veszteségek).

Ennek eredményeként, körül ez input tekercs kialakított váltakozó mágneses mező, amely továbbított a mag mentén a második tekercs. Amint a fentiekben említettük, ha a hatása a vezető egy váltakozó mágneses mező, akkor indukált elektromotoros erő (EMF). Azaz, a kimeneti feszültség a tekercs jelenik meg. Így kapunk egy egyszerű elektromágneses átalakító elektromos energiát.

transzformátor mag anyaga úgy van megválasztva, hogy azt végzik, valamint a lehetséges elektromágneses mező révén önmagában, felerősítve azokat. Ennek eredményeként már több lánc. Az első - elektromos töltés mozgás jön létre a primer tekercs. Ez maga körül képez egy mágneses mezőt, amely bezárja a kontúr a mágneses mag, és hogy a második áramköri (elektromágneses, képest 90 fokban). Nos, a harmadik áramkör ismét, ami úgy alakul ki a szekunder tekercs (ahol az indukált feszültség) és a terhelés hozzá csatlakoztatott (ez is ellensúlyozza 90 fok közötti, a mágneses áramkör).

A számú fordulattal a tekercs függ a feszültség és a keresztmetszete a huzal tekercs függ áramerősséget. Azaz, ha az elsődleges és másodlagos tekercs lesz azonos számú fordulattal - a kimeneti feszültség ugyanaz lesz, mint a bemeneti. Ha a szekunder tekercs seb két alkalommal (menetek száma), akkor a kimeneti feszültség kétszeresére (relatív bemenet). A huzal átmérője a tekercs függ a kimeneti áram. A nagy terhelés és vezeték keresztmetszete túl kicsi coil fűtés fog bekövetkezni, ami oda vezethet, hogy túlmelegedés és sérülés, hogy a szigetelés meghibásodása egy transzformátor.

Vannak speciális táblák, amelyek meghatározzák a kívánt vezeték mérete alapján bizonyos áramsűrűség őket. Számításánál transzformátor és kiválasztja a huzal keresztmetszete a kívánt kimeneti áram szükséges, hogy az adatokat ezekben a táblázatokban.

Ami a mágneses kört, amely bezárja a mágneses mező önmagára. Minél jobb a mágneses anyag maga vezeti keresztül az elektromágneses mező, annál nagyobb a hatékonysága a transzformátor. Következésképpen, vannak speciális ötvözetek, amelyek jobb elektromágneses jellemzőit, amelyet a transzformátor magját. Ezen túlmenően, a transzformátor nem kell rések a részek között a mágneses kör (mágneses mező az utat az áramlás). Csak a teljes lezárása a mágneses kör nyerhető a vesztesége minimális átalakítása elektromos energiává.

transzformátor munka is függ az áram frekvenciáját szállított a bemeneti tekercs. Minél nagyobb a frekvencia a jelenlegi, a jobb az energia átalakítás következik be. Azaz, a növekedés a frekvencia csökken a méret a transzformátor és ugyanolyan teljesítményt. Ha veszünk egy hagyományos transzformátor, amelynek célja a hálózati feszültség normál frekvenciája 50 Hz-es, ez a méret lesz jóval nagyobb, mint azt, ami működni KHz frekvencián. De már ott van a mágneses és használják más ferromágneses anyagok.

Több, mint rövidebb transzformátor működése fejezhető - a bemeneti tekercs egy váltakozó feszültségű (amelyet meg kell eredetileg számított), akkor folyni kezd, az a tekercs váltakozó áram, amely képezi egy váltakozó mágneses mezőt maga körül. Ez a mágneses mező elkezd folyni a transzformátoron keresztül mag mágneses kör is áthalad a kimeneti tekercs. Ennek eredményeként, a kimenet kanyargós a váltakozó feszültség keletkezik, amelynek értéke attól függ, hány tekercs fordul. Ha a terhelés csatlakozik a kimeneti tekercs, megkapjuk az AC kimeneti áramkör.

Ui Jelenleg egyre több kezdte használni az elektromos áramkörök, amelyekben tápegység egy speciális modul, amely fut a magasabb frekvenciájú, mint a standard 50 hertz. Azaz, ha széles körben használt tápegységek használt hagyományos hálózati transzformátorok egy vas iga, amelynek célja a hálózati frekvencia, csak egy dióda híd és a szűrő kondenzátor elektrolit, most a tápegység áramkör bonyolultabb. Ők már tartalmaz egy egyenirányító, szűrő, elektronikus feszültség és frekvencia átalakító (tranzisztorok, mikrochip), stabilizátor, visszacsatolás (galvanikusan független), stb Méret, súly, és kimeneti jellemzői a áramforrások sokkal magasabb, mint a prekurzoraik (a hagyományos elektromos transzformátorok). Bár a megbízhatóságát az összes klasszikus változata a tápegységek jobb lesz.
