Hogyan mérjük meg az ellenállást a gyűrű kör ohmmérővel, önálló
Ha javítási elektronikai és elektromos termékek, javítás vezetékek felmerül az igény, hogy megtalálja a kapcsolatot a jelenleg uralkodó vezetők, ami előfordulhat egy rövidzárlat (ebben az esetben az ellenállás = 0), helyet találni a rossz érintkezés a vezetők közötti (ellenállás tart végtelenbe). Ebben az esetben meg kell használni egy eszközt, melyet ohmmérővel. Resistance-vel jelöltük R betű, mértékegysége az ohm.
Ellenállásmérő olyan eszköz (akkumulátor), amelyeket sorba digitális kijelző vagy mutató. Csak ohmmérővel tesztelésére használt műszerek, szigetelési ellenállás mérése emelt feszültség. Minden multiméterek és tesztelők ellenállás mérési funkció.
Figyeljen! Mérjük meg az ellenállást a teljes blackout eszközök, így a ellenállásmérő nem elromlott. Ehhez húzza ki a tápkábelt vagy az akkumulátort. Ha az áramkör tartalmaz egy kondenzátort, amelynek nagy kapacitású, azokat ki kell sütni. Rövid a kondenzátor terminállal egy ellenállás, amelynek névleges árama 100 Ohm néhány másodpercig.
Annak érdekében, hogy mérési ohm, állítsa a csúszkát a készülék egy olyan helyzetbe, amely megfelel a minimális mérete az ellenállás értékét.
Mielőtt bármilyen mérést, ellenőrizze a készülék hatékonyságát. Ehhez csatlakoztassa a végén a próbák együtt.
Ha ez teszter, telepíteni kell egy nyíl jel „0”. Ha nem, akkor cserélje ki az elemeket. Amikor ellenőrzi az izzólámpa eszköz használható, az elemek lemerültek, és a nyíl nullára van állítva, de kitér a kapcsolatot próbák „0”.
Ha van egy eltérés a nulla, az azt jelenti, hogy az áramkör sértetlen. Digitális eszközök képesek megjeleníteni leolvasott tized Ohm. Ha az áramkör nyitott, digitális eszközök villogó túlterhelés. bekapcsolja az eszköz mutató megközelíti a „0”.
Ha a készülék az a funkciója a folytonossági áramkörök (dióda szimbólum), alacsony ellenállású áramköri, huzal prozvanivat jobb így. Amennyiben pozitív eredményt hangjelzés hallható.
Ellenőrzése izzólámpák
Nem világít a lámpa a lámpa? Mi ennek az oka? Törés lehet a patront, kapcsoló vagy vezetékeket. Izzólámpa, energiatakarékos fénycső teszter van jelölve. És hogy nagyon egyszerű. Ehhez meg kell határozni a teszter csúszka minimális ellenállás mérése és tapintókkal a kupak véget ér.
A képernyő azt mutatja, hogy az ellenállás az izzószál egyenlő 51 ohm. Ez azt jelenti, hogy a lámpa működik. Ha a szál volt törve, a képernyőn látszott végtelen ellenállást. Automotive lámpa 12 V és 100 W jelzi ellenállás 1,44 ohm. Galogenki 220 V és 50 W kimenetek 968 ohm.
Az izzószál megmutatja kisebb ellenállást hűtött állapotban, amikor a mancs melegítjük, ez a szám növelheti több alkalommal. Ezért gyakran a lámpa alatt elégetett váltás. Ez azért van, mert amikor bekapcsolja, átfolyó áram a húr meghaladja a megengedett többször.
Check fejpánt
Problémák vannak csatlakoztatva a fejhallgató eltűnéséhez vagy torzítása, vagy a teljes hiánya. Ennek oka lehet az a tény, fejhallgató vagy eszköz, amelyből a jelet.
Segítségével Ohm, akkor lehet meghatározni az oka a hibát. Annak ellenőrzésére, a fülhallgató, meg kell csatolni a végén a szonda csatlakozó, amelyen keresztül a fejhallgatót csatlakoztatott berendezések. Jellemzően, ezt a csatlakozót "Jack 3.5". A kapcsolati található aljzatba közelebb a közös tartóban, alakú a bal csatorna, a gyűrű között van elhelyezve, a jobb oldalon.
Egyik végét a szonda bemutatják az általános következtetést, a második az viszont, hogy a jobb és bal oldali. A rezisztencia mindkét végén egyenlőnek kell lennie a 40 ohm. Gyakran előfordul, hogy a fülhallgató az útlevél mindent tartalmaz paramétereket.
Ha a különbség a bizonysága nagy, van egy rövidzárlat. Ez könnyen ellenőrizhető. Elég, ha megérinti a próbák és a bal és jobb csatorna egyszerre. Az ellenállást növelni kell 2-szer, azaz megmutatni 80 ohm.
Kiderült, hogy mi végre mérése két, sorba kapcsolt áramkörök. Ha a perturbáció vezeték ellenállása változik, rojtos drót bármilyen helyen. Ez általában akkor fordul elő egy helyen, a radiátorok, vagy Jack. Ahhoz, hogy pontosan meghatározzák a hiba helyét, zár drót, hajlítsa meg a helyben történő csatlakoztatásával ellenállásmérő. Ha a törés helyén Jack telepítés, meg kell vásárolni egy összecsukható Jack.
Old meg kell harapni egy részével együtt kikopott vezetékek, forrasztani kapcsolat az új terminál ezt az elvet, akkor rá van forrasztva Jack. Ha törés találtak a fejhallgató, vágott egy darabot a régi vezeték, forrasztani az új Met, ott volt egy régi adagokat.
Mérése a névleges érték az ellenállás
Ellenállás (nevezik őket a áramköri ellenállások) széleskörűen alkalmazhatók a diagramon. Gyakran jönnek, hogy ellenőrizze a használhatósági az ellenállás, hogy meghatározza a kár, hogy az elektromos áramkört.
A diagramban, egy ellenállást látható formájában egy téglalap, néha belül egy felirat, amelyek arra utalhatnak, a kapacitásának. Például, I - 1 W, és így tovább.

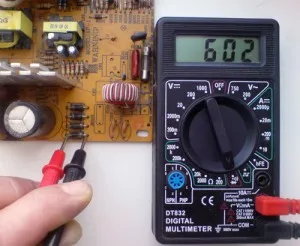

Ha beállítja a csúszkát alatt a «2k» és így mérni az ellenállás 300 ohm, túlterhelés ikon jelenik meg a kijelzőn. Tehát be kell állítani a csúszkát 2M. Nem számít, milyen helyzetben van telepítve, akkor lehet változtatni a mérés során.
A mérés során az ellenállás teszter képes megjeleníteni más indikációk, de nem azok, amelyek szerepelnek az ellenállás. Egy ilyen ellenállás nem alkalmas további használatra.
A modern ellenállások színkódolt.
Diódateszt multiméter vagy teszter
Ha kell átalakítani AC-DC, félvezető diódákat. Amikor ellenőrzi a tábla első figyelmet kell fordítani rájuk. Ők készült szilícium, germánium és egyéb anyagok, amelyek szolgálnak félvezetők.
A külső diódák különböznek. A burkolat készülhet műanyagból, üvegből, fémből. Ezek lehetnek színes és átlátszó. Ennek ellenére mindannyian 2 kimenet. A rendszerek, mint a szabály, hogy a LED-ek találhatók, zener diódák, egyenirányító diódák.
Hagyományosan, az megjelenik, mint a nyíl, amely nyugszik vonalszakasz. A dióda VD jelölt betűk és csak LED-ek jelölik a HL. Kijelölése diódák függ szimbólumok jelennek meg a rajzon. Annak a ténynek köszönhetően, hogy az áramkör tartalmazhat egy nagy számú dióda párhuzamosan kapcsolt, számozott.
A dióda könnyen ellenőrizhető, ha tudja a működési elv. Egy egyszerű, ez olyan, mint egy mellbimbó. Amikor a levegő belép a kerék felfújva, de a hátsó még nem jött ki. Ezt a működési elvet és a dióda. Miután átmegy a jelenlegi. Ahhoz, hogy a teljesítmény tesztelése szüksége van egy állandó áramforrást, a szerepet lehet Ohm teszter, ahogy találkoztak az elemeket.
A képen egy tesztelő áramkör munka során ellenállás teszt. A terminálok megkapja a polaritás egy bizonyos típusú. „+” Alkalmaznak a terminál piros „-” a fekete. Amikor érintse, így lenne, hogy az anód terminál a pozitív szonda a katódon - negatív. Jelenlegi kezd mozogni diódán keresztül.
Ha zavaros metami próbák, a jelenlegi nem fog mozogni. A dióda lehet egy perforált, szervizelhető valamint lennie törés. Amikor a minta alakult ki, amerre nem kapcsolunk próbák, áram átfolyik a dióda. Ez azért van, mert a dióda ebben az esetben lesz egy darab drót.
Ha volt egy kis szünetet, a jelenlegi nem fog folyni. Ritkán előfordul, hogy az átmenetifém ellenállása megváltozik. Ez a károsodás könnyen azonosítható nézi a kijelzőt. Ezen elv szerint, akkor megtekintéséhez egyenirányító dióda, LED, Zener dióda, Schottky dióda. Diódák lehetnek mindkét terminált, amelynek SMD végrehajtását. Nézzük gyakorolni.
Először helyezze a vizsgálat vezet a mérő megfigyeljük a színkód. COM - fekete vezeték, R / V / f - vörös plusz. Ezután állítsa a csúszkát „telefonos”. A fotó helyzetben 2kOm. Kapcsolja be a készüléket, bezárta az érzékelők, győződjön meg arról, hogy működik.
Először is ellenőrizze a germánium dióda D7. Őt 53 évvel ezelőtt. Ilyen diódák nem termelt, mivel a nyersanyag ára magas, és az alacsony üzemi hőmérséklet (max 80-100). Ezek azonban jó, mert az alacsony zajszint és alacsony feszültségesés. Ők értékelik az emberek gyűjtőcsőnél audió erősítő.
Közvetlen összekapcsolása a feszültségesés egyenlő 0,129 mV. Pointer eszköz megmutatja valahol 130 ohm. Ha megváltoztatja a polaritás a leolvasási egyenlő lesz 1, kapcsoló, viszont megmutatja a végtelenbe. Ez azt jelenti, hogy az ellenállás túl nagy. Diode jó.
Dióda alapuló szilícium ellenőrzött azonos módon. A háznak van egy katód 2O, amelyek jelölt pontot, egy vonal vagy egy kör. Amikor közvetlen kapcsolat egyenlő egy csepp körülbelül 0,5 V. Erősebb diódák sorozat körülbelül 0,4 V. Ezen a módon, Schottky diódák vannak jelölve, a csepp amely egyenlő 0,2 V.
Nagy teljesítményű LED-ek egy csepp több mint 2 V, az eszköz tudja mutatni 1. Ebben az esetben a LED indikátora. Ha igen, akkor is kicsit, majd mindent rendesen.
Bizonyos típusú erősebb LED alapján készült a lánc. Azaz, több sorba kapcsolt LED-ek. Külsőleg nem látható. Csepp rájuk lehet egyenlő, mint 30, az, hogy ellenőrizze a tápegység, megfelelő feszültség és ellenállás szerepel az áramkört.
Ellenőrizze elektrolit kondenzátorok
Kondenzátorok vannak osztva 2 típus: Elektrolit és egyszerű. Egyszerű áramkör csatlakozik semmilyen módon. De elektrolit ez a módszer nem működik. Fontos, hogy tartsa be a polaritás, hogy ne sértse meg.
A kondenzátorok a rajzon látható két párhuzamos vonal. Ha az elektrolit kondenzátor, meg kell adnia a polaritás ami számos „+” jel. Ezeket a kondenzátorokat nem megbízhatóak és a hiba okát a tápegység igen gyakran ők azok. Duzzadt kapacitív eszköz lehet gyakran figyelmen kívül hagyott.
Multiméter vagy tesztelő, akkor megtekintéséhez kondenzátort a közös mondás, hogy „ring”. Mielőtt elkezdené tesztelés, meg kell leolvaszt kondenzátorok és merítse le. Ehhez egyszerűen rövid a terminálok csipeszt vagy hasonló tárgy, amely test anyaga fém. A berendezést úgy kell beállítani, hogy ellenőrizze az ellenállást kezdve megaohm száz Keel.
Tapintókkal a terminálok kapacitása. Ebben az esetben, a nyíl a műszer simán gyorsan és zökkenőmentesen eltérített csökken. Ez attól függ, hogy mi az értéke a vizsgált kondenzátor. A kapacitás több, a visszatérés nyíl az eredeti helyzetbe lassan. A teszter mutatja alacsony ellenállású, de egy idő után ez elérheti a több száz megaohm.
Ha a mért eltérnek a fent leírt, és az ellenállás értéke nulla, akkor lehetséges, hogy a mintát kondenzátor tekercselés. Ha a kijelzőn látható a végtelenségig, ez azt jelzi, egy szikláról. Ez kondenzátor nem alkalmas.
