Hogyan lehet ellenőrizni a tranzisztor multiméter - képek, tanácsadás, video

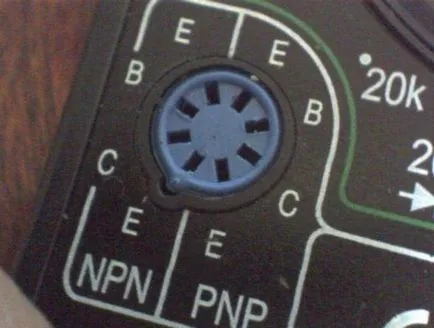

A korszerű elektronikus mérőműszerek speciális csatlakozók tesztelésére különböző elektronikai alkatrészek, beleértve a tranzisztorok.

Ez kényelmes, de a csekket nem egészen helyes. Ham rádió veterán emlékszik, hogyan kell ellenőrizni tranzisztor teszter nyíl látható. Berendezések ellenőrzése digitális eszközök nem változott. Hogy pontosan meghatározzák az állam a félvezető eszköz, minden elem külön vizsgáltuk.

Klasszikus kérdés: hogyan lehet ellenőrizni bipoláris tranzisztor multiméter

Ez a népszerű útmutató két célja van:

• jel erősítő módban. Parancs fogadása a vezérlésnél a készülék megismétli a hullámforma a szakmai kapcsolatot, csak egy nagyobb amplitúdójú;
• billentyűmód. Hasonlóan a csapot, a félvezető nyitja vagy zárja az utat az elektromos áram parancsot vezérlőjelet.

A félvezető chipek vannak csatlakoztatva a házon belül, hogy egy p-n átmenetek. Ugyanezt a technológiát használják a diódák. Valójában - egy bipoláris tranzisztor két dióda csatlakozik egy pontban homonim pin.
Ahhoz, hogy megértsük, hogyan kell ellenőrizni tranzisztor multiméter, úgy a különbség pnp és npn szerkezetét.

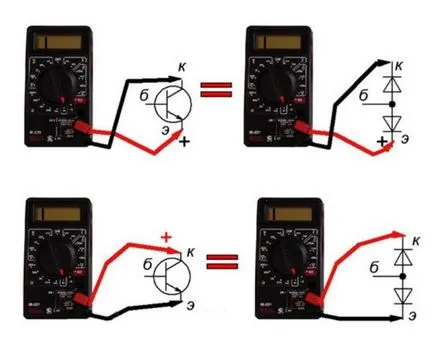

Az úgynevezett „közvetlen” (lásd. Fotó)

A fordított átállás, amint az a fotó

Persze, ha találkozásánál diódák, amint az a hagyományos rendszerben - a tranzisztor nem fog működni. De tekintve a működés ellenőrzése - el lehet képzelni, hogy mit hagyományos dióda egy csomagban.

Azaz, amivel előtt egy diagram félvezető csomópontok, akkor könnyen meg nem csak a használhatósági részek egészére, hanem a konkrét lokalizuete hibás p-n átmenet. Ez segít megérteni a károsodás okának, mivel a félvezető nem működik önállóan, valamint része a vezetékeket.

Ésszerű kérdés: Hogyan lehet azonosítani tranzisztor jelölt következtetések nélkül a katalógusban? Ez a gyakorlat nem csak hasznos ellenőrzésére elektronikus alkatrészek. Összeállításakor a nyomtatott áramkör, a tudatlanság a tranzisztor struktúrák fog okozni, hogy kiég.

Egy multiméter, megadhatjuk a kapocs.

Fontos! Ez a szabály csak akkor működik, abban az esetben egy működő tranzisztor. Azonban, ha az elem hibás, akkor nem kell, hogy meghatározzák a nevét kapcsolatokat.

Meghatározása bázis

Red szonda balra kapcsolatot. Mérjük meg az ellenállást a középső és a megfelelő következtetéseket. Ebben az esetben az érték a „végtelen” (a jelző „1”), és 816 ohm (jellemző ellenállás-jó p-n átmenet közvetlen kapcsolat). Erősít a mérési eredményt.

Red próba közepén. fényességét méri a bal és jobb kapcsolatokat. A „végtelen” teljesen világos, felhívjuk a figyelmet arra, hogy a második pár eltérő eredményeket az első mérést. Ez normális, és az emitter-kollektor csomópont különböző ellenállás. Bővebben később.

Red szonda a jobb kapcsolatot. Azt, hogy méréseket a maradék kombinációk. Mindkét esetben megkapjuk yedinichku, hogy a „végtelen” ellenállást.

Ebben a forgatókönyvben az adatbázis jobb pin. Ezek az adatok nem elegendőek a használata a munkadarabot. A termelők nem egyetlen standard helyét az emitter és a kollektor, így meghatározza a saját következtetéseit.

Meghatározása a fennmaradó csapok

Fekete mérőzsinórt a „bázis”, mérjük meg az ellenállást az átmenetek. Az egyik láb kimutatta 807 ohm (ezt a kollektor csomópont), a második - 816 Ohm (emitter csomópontjának).

Fontos! Ezek ellenállás értékek nem állandóak, attól függően, hogy a gyártó és a mennyisége teljesítmény tranzisztort enyhén térhet. A fő szabály - az ellenállás a kollektor az alaphoz képest kisebb, mint az emitter ellenállás.

Pontosan ugyanúgy ellenőrzi az egészségügyi bipoláris tranzisztor. Annak megállapítására, a kapcsolatok ugyanakkor azt igazolták, hogy a részleteket. Ha tudja a helyét a csapok - ellenőrizze az átmenetet „a bázis-emitter” és a „gyűjtő bázis” polaritásának változtatásával a próbák.

A közvetlen kapcsolat - látni fogja értékeket hasonlít a korábbi mérések. A fordított - impedancia legyen végtelen. Ha ez nem így van - az átmenetet a bázishoz képest hibás.
Az utolsó ellenőrzés - go "emitter-kollektor." Mindkét irányban, a hibás alkatrészeket megmutatja végtelen ellenállást.

Ha a vizsgálat során, hogy van pontosan ezeket az eredményeket - a bipoláris tranzisztor rendben van.

Hogyan lehet ellenőrizni a tranzisztor multiméter nem vypaivaya

Először is, ellenőrizze a helyét egy áramköri az egyéb elektronikus alkatrészek, tekintettel a tranzisztoros kimenetek. Néha átmenetek söntellenálláson egy kis ellenállás.

Ha a mérések átmenetek, az ellenállás mérhető tíz ohm - tranzisztor van kiforrasztó. Ha nem shuntök - lásd a fent leírt módszer, ellenőrizze a tranzisztor a kártya nem fog működni ..

Hogyan lehet ellenőrizni a FET multiméter

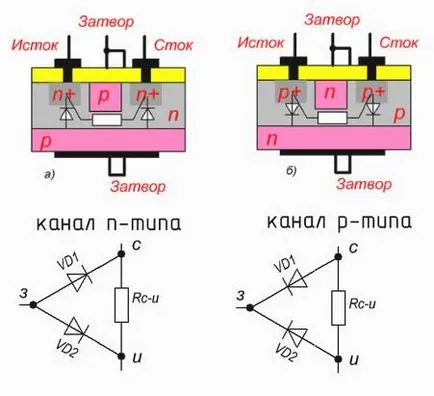

Semiconductor tranzisztorok - MOSFET (szleng sonka - "mosfety") van egy kissé eltérő elrendezése p-n átmenetek. A név is más következtetéseket: „mosogató”, „forrás”, „kapu”. Azonban, a vizsgálati eljárás tökéletesen modellezett dióda analógiák.

Az alapvető különbség - csatorna között, a „forrás” és „csatorna” egy nyugalmi állapotban van egy kis vezetőképességű fix ellenállás. Amikor a „MOSFET” kiszáll feszültséget a „kapu”, ez a rész le van zárva. elfogadta nyitott ellenőrzésekor (amikor a tranzisztor OK).

Az ellenállás a vonal „forrás”, „lefolyó” van jelölve mindkét irányban. Az érték kell lennie a tartományban 400-700 ohm, és eltérnek kissé polaritásának változtatásával.

Line „forrás”, „kapu” kell egy vezetőképessége egyforma ellenállás, de csak egy irányban. Ugyanez a helyzet a „mosogató” ellenőrizni „szelep”.
