Hogyan lehet ellenőrizni a teljesítmény tranzisztor - multiméter, teszter, és nem a rendszer vypaivaya

Transistor - egy nagyon fontos eleme a többség a rádiót. Azok, akik úgy döntöttek, hogy radiomodelirovaniem, először meg kell tudni, hogyan kell ellenőrizni őket, és milyen eszközöket használnak egyidejűleg.

A bipoláris tranzisztor elérhető 2 PN átmenet. Levont következtetéseket nevezzük az emitter, kollektor és bázis. Emitter és kollektor - elemei köré a szélek, és a bázis között, középen. Ha figyelembe vesszük a klasszikus rendszer a jelenlegi mozgás, először belép az adó, majd halmozódott fel a tartályt. A bázis szükséges annak érdekében, hogy szabályozza az áramot a kollektor.

Lépésről lépésre multimer teszt

A teszt megkezdése előtt, először határozza meg trióda szerkezete az eszköz, amely a nyíl jelzi emitter csomópontjának. Amikor az irányt nyíl az adatbázis, akkor ez a lehetőség PNP, ellentétes irányba, hogy az alap, képviseli a vezetőképessége NPN.

Ellenőrzése a PNP tranzisztor áll multimer ilyen egymást követő műveletek:

1. Ellenőrizze a fordított ellenállás. Tulajdonítunk hogy ez a „pozitív” az eszköz próba alapja.
2. Tesztelt emitter csomópont. Ennek a „mínusz” próba csatlakozni a kibocsátó.
3. Mi mozgatni „negatív” nívópálcát, hogy ellenőrizze a kollektor.

A fenti mérések eredményeit kell mutatni ellenállás értelmében az „1”.

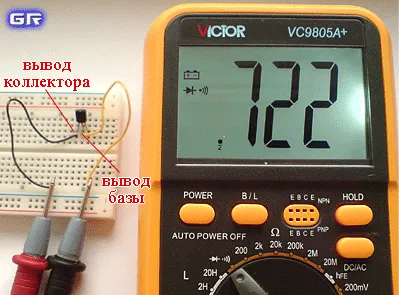

Hogy ellenőrizze a közvetlen ellenállás változás tollak száma:

1. „Negatív” műszer szonda csatolja az adatbázisba.
2. „Pozitív” próba váltakozva mozog a kibocsátótól a kollektor.
3. A képernyőn megjelenő kijelzők multiméter ellenállás legyen 500-1200 ohm.

Ezek az olvasmányok azt mutatják, hogy ezek az átmenetek ne sérüljenek, a tranzisztor műszaki szempontból megfelelő.

Sok rajongó nehézségei vannak a meghatározása a bázis, illetve és a felvásárló vagy az emitter. Néhány tanácsot bázis Start meghatározását, függetlenül a szerkezet típusától ily módon: felváltva összekötő fekete teszt multiméter az első elektróda, és a piros - felváltva a második és a harmadik.

Az alap jelenik meg, ha a készülék elkezd csökkenni a feszültség. Ez azt jelenti, hogy meg fogjuk találni az egyik tranzisztor párok - a „bázis - emitter” vagy „alap - gyűjtő”. Következő lépésként határozza meg a helyét a második pár azonos módon. Összességében ezek a elektróda-pár alapozza.

Kézi Tester teszt

Tesztelők változhat típusú modellek:

1. Vannak készülékek. amelyekben a szerkezet, hogy lehetővé váljon mérésére nyereség alacsony fogyasztású tranzisztorokat.
2. Hagyományos tesztelők teszi, hogy ellenőrizze a ohmmérővel módban.
3. Digitális multiméter méri a tranzisztor a dióda teszt üzemmódban.

Mindkét esetben van egy szabványos nyilatkozata:

1. A teszt megkezdése előtt. megszüntetéséhez szükséges díjat a kapun. Ez azért történik így - csak néhány másodpercig, a töltés közel kell lennie a forrás.
2. Abban az esetben, ha kis teljesítményű térvezérlésű tranzisztor, ellenőrizhető. majd mielőtt, hogy azt a kezében, hogy elvezesse a statikus a kezéből. Ez úgy történik, fogta a kezét, semmit fém, amelynek neve.
3. Amikor ellenőrzi a standard tesztelő. először meg kell határozni az ellenállást a lefolyó és a forrás. Mindkét irányban, akkor nem lesz nagy különbség. Az ellenállás értéke, ha egy használható tranzisztor kicsi lesz.
4. A következő lépés - mérjük az átmenet ellenállás, első közvetlen, majd vissza. Ehhez csatlakoztassa a tesztelő próbák és a kapu és a csatorna, majd a kapu és a forrás. Ha mindkét irányban különböző ellenállás értékét, trióda eszköz megfelelően.

Hogyan lehet ellenőrizni a tranzisztor nem vypaivaya a rendszerből

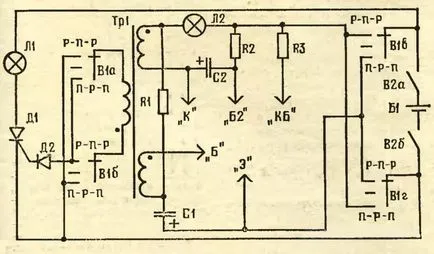

Az áramkör teszter vizsgálati tranzisztorok: R1 20 ohm, 20 uF kondenzátorok C1, D2 D7A - J.

Kiforrasztó program egyedi elem társul némi nehézséget - megjelenésében nehéz meghatározni, hogy ezek közül melyik kell leolvaszt.

Sok szakember, hogy ellenőrizze a tranzisztor közvetlenül a fészek javasoljuk, hogy használja a próba. Ez az eszköz egy blokkoló oszcillátor, amelynek a szerepe az aktív elem maga játszik elem ellenőrzést igénylő.

Szonda rendszer működik egy bonyolult rendszer alapján történő bevonásáról szóló két mutató, hogy a jelentés - törött lánc, vagy sem. Megtestesítik a gyártás jól képviseli az interneten.

Az ellenőrzési eljárást a tranzisztorok az egyik ilyen eszközök, az alábbiak szerint:

1. Először tesztelték hibás tranzisztort, amely az ellenőrzés azt jelenti, a jelenlegi generáció, vagy sem. Ha a generáció, továbbra is tesztelés. Hiányában a generációs tekercselés terminálok felcserélődnek.
2. Ezután ellenőrzi a lámpa L1 a nyitó a szonda. A ampochka kell égetni. Ha nem, akkor helyet cserél a következtetéseket a tekercselés.
3. Az eljárásokat követve kezdi azonnal ellenőrizze a tranzisztor eszköz, amely várhatóan elromlott. Következtetései csatlakoztatott próbákkal.
4. A kapcsoló a PNP vagy NPN, az áramellátás bekapcsol.

Glow lámpa L1 jelzi alkalmasságát a teszt áramköri elem. Ha elkezd égni a lámpa L2, akkor van némi probléma (valószínűleg eltört az átmenetet a kollektor és emitter);

Ha nincs fény az egyik lámpa, ez annak a jele, hogy nem sikerült.

Vannak még próbák nagyon egyszerű áramkörök, amelyek a munka megkezdése előtt nem igényel kiigazítást. Jellemzőjük a nagyon alacsony áram, amely áthalad a elemet kell vizsgálni. Így a kimenet sérülésének veszélye gyakorlatilag nulla.

Hogy ellenőrizze a helyes sorrendben elvégezni ezeket a műveleteket:

1. Csatlakozzunk a legvalószínűbb kimenet bázis egyik próba.
2. A második próba viszont kapcsolódnak egymáshoz a másik két terminál. Ha az egyik kapcsolat, nincs kapcsolat, akkor egy hiba történt az adatbázis tervét. Meg kell kezdeni újra más sorrendben.
3. További tanácsoljuk, hogy ugyanazokat a műveleteket egy másik tapogató (megváltozik a plusz mínusz) a kiválasztott alapján.
4. Másik megoldás összekötő bázis próbák különböző polaritású kollektora és emittere egy esetben, hogy rögzítse a kapcsolatot és a másik pedig nem. Úgy véljük, hogy ilyen hibás tranzisztor.

A fő oka a kudarc

A leggyakoribb okok kilép a működési állapot trióda eleme az elektronikus áramkör:

1. Törött átmenetet a komponensek között.
2. A bontás egyik átmenetek.
3. Fázis kollektor vagy az emitter.
4. szivárgás teljesítmény feszültség áramkört.
5. Látható sérülés a csapokat.

Tipikus külső jelei az ilyen károkat feketedés alkatrészek duzzanat, a megjelenése fekete foltok. Mivel ezek a változások történnek csak egy shell a teljesítmény tranzisztorok, a kis energiaigényű diagnosztikai kérdés továbbra is érvényes.

1. Számos módja van, hogy meghatározza a hibás, de először meg kell érteni a szerkezet az elem, és tisztán a tervezési jellemzők.
2. Kiválasztása a tesztelő - ez egy fontos pont, a minősége az eredmény. Ezért a tapasztalatok hiánya nem kell korlátozni azt a kezét.
3. Review. világosan meg kell érteni a sikertelenség oka a vizsgálati tételek, hogy ne menjen vissza az időben, hogy ugyanabban az állapotban a meghibásodás háztartási elektromos készülékek.

•
