Hogyan lehet ellenőrizni a FET multiméter - meghatározni az elektronikus alkatrészek Fault

A művészet és a gyakran használt amatőr gyakorlat FET. Ezek az eszközök különböznek a hagyományos bipoláris tranzisztorok úgy, hogy a kimeneti egy vezérlő elektromos mező. Különösen általánosan használt térvezérlésű tranzisztorok izolált kapu.

Az angol kijelölése tranzisztor - MOSFET, ami azt jelenti, „mező a szabályozott fém-oxid-félvezető tranzisztort.” Az orosz irodalomban, ezek az eszközök gyakran nevezik a TIR vagy MOS tranzisztorok. Attól függően, hogy a gyártási technológia az ilyen tranzisztorok lehetnek n- vagy p-csatornás.

Tervezési jellemzők, a tárolás és a telepítés

A tranzisztor n-csatornás típusú áll, egy szilícium szubsztrát p-vezetőképesség, n-régiók kapott, a szubsztrát hozzáadása szennyeződések, dielektromos, szigetelő a kapu a csatorna között helyezkedik el az N-régiók. Az N-területek csatlakoztatott terminálok (forrás és nyelő). Az intézkedés alapján a tápegységet a forrástól a tranzisztor nyelő áram tud folyni. A nagysága ezt a jelenlegi vezérli a szigetelt kapu eszközt.

Munka közben a FET kell vizsgálni azok érzékenységét az elektromos tér. Ezért szükséges, hogy azokat tárolja rövidre fólia következtetések és a forrasztás előtt szükséges rövid a vezeték terminálok. Forr FET használata szükséges utómunka állomás, amely védelmet nyújt a statikus elektromosság.

Mielőtt elkezdené ellenőrzése használhatósági a FET, szükséges meghatározni a pinout. Gyakran az import eszköz alkalmazott címke, amely meghatározza az adott tranzisztor terminálok.

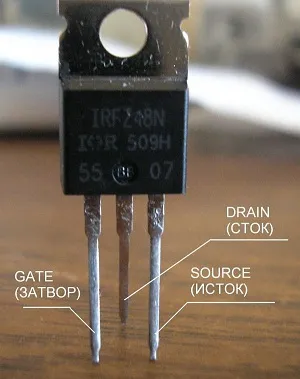

A G betű jelöli a kapu készülék, az S betű - forrás és a nyelő D- írni.

Ennek hiányában a pinout az eszközön be kell látni, hogy a dokumentációban erre a termékre.

Reakcióvázlat ellenőrzi FET n-csatornás multiméter

Mielőtt ellenőrizze a használhatósági a FET, meg kell vennie, hogy van egy további diódát modern rádió adatai típusú MOSFET között a lefolyó és a forrás. Ez az elem általában jelen van a műszer áramkör. A polaritás függ, hogy milyen típusú tranzisztor.

Általános szabályok, hogyan kell ellenőrizni tranzisztor multiméter. előírják, hogy kezdi az eljárást, hogy meghatározza a teljesítményt a műszer. Ügyelve arra, hogy a munkát rendesen, megy a további méréseket.

A hatékonyság a gyújtótekercs meghatározzák egy ellenállás vizsgálata a primer és szekunder tekercsek egy multiméter.

Annak ellenőrzésére, használhatósági az n-csatornás tranzisztor multiméter az alábbiak szerint:

1. Vegye ki a statikus elektromosságot a tranzisztor.
2. Fordítás multiméter dióda teszt üzemmódban.
3. Kösse a fekete vezetéket a multiméter mínusz mérő, és piros - pozitív.
4. A piros vezetéket kössük a forrás, és a fekete - a csatorna a tranzisztor. Ha a tranzisztor üzemképesek, a mérő mutatja a feszültséget az átmenet a 0,5-0,7 V.

Csatlakoztassa a piros vezetéket a leeresztő a mérő és a fekete - a tranzisztor forrás. A megfelelő eszköz multiméter fogja mutatni a készülék, ami azt jelenti, a végtelenbe.

Kösse a fekete vezetéket a forrást, és piros - a kapuhoz. Így a nyitó tranzisztor készült.

Fekete vezeték marad a gyökerek, és a piros van kötve a lefolyóba. A megfelelő eszköz multiméter feszültség 0-800 mV.

Ha megváltoztatja a polaritás a multiméter próbák a leolvasás nem kell módosítani.

A piros vezetéket kössük a forrás, és a fekete - a kapuhoz. Lesz egy záró a tranzisztor.

Ebben a tranzisztor vissza az állam megfelelő PP.4 és 5.

A mérések alapján készült, arra lehet következtetni, hogy ha a FET nyitott és zárt révén DC feszültség multiméterrel, ez rendben van.

A FETtranzisztorból nagyobb a bemeneti kapacitás, amely kilép sokáig.

Ezt akkor használjuk, amikor ellenőrzi a tranzisztor, amikor nyitva van az első feszültség multiméter (6. igénypont), majd egy ideig, amíg a bemeneti kapacitás lemerült, további mérést végzünk (PP 7-8).

Selejtező használhatósági p-csatornás MOSFET eszköz

Ellenőrzések A p-csatornás térvezérlésű tranzisztor keletkezik ugyanolyan módon, mint az n-csatornás. A különbség az, hogy a 3. pontban mínusz multiméter kell csatlakoztatni a piros kábelt a pozitív és a multiméter -. Fekete vezeték.

Válassza ki a kívánt beállítást, hogyan lehet csatlakozni egy egyfázisú villanymotor kondenzátoron keresztül. szükséges, hogy folytassa a kívánt jellemzői a készülék üzemeltetése - kiindulási, működési, vagy vegyes.

Hatékony motorok használatára alapuló helyes megértése elvének működését. Az aszinkron motor használható otthon, mint egy generátor.

1. Térvezérlésű tranzisztorok MOSFET széles körben használják a szakmában és az amatőr gyakorlatban.
2. Ellenőrzése működőképességét tranzisztorok segítségével lehet elérni a mérő, követve egy specifikus eljárás.
3. Ellenőrzése a p-csatornás térvezérlésű tranzisztor multiméter készült ugyanolyan módon, mint az n-csatornás tranzisztor, azzal az eltéréssel, hogy meg kell változtatni a polaritás a multiméter vezetékek fordított.

---
